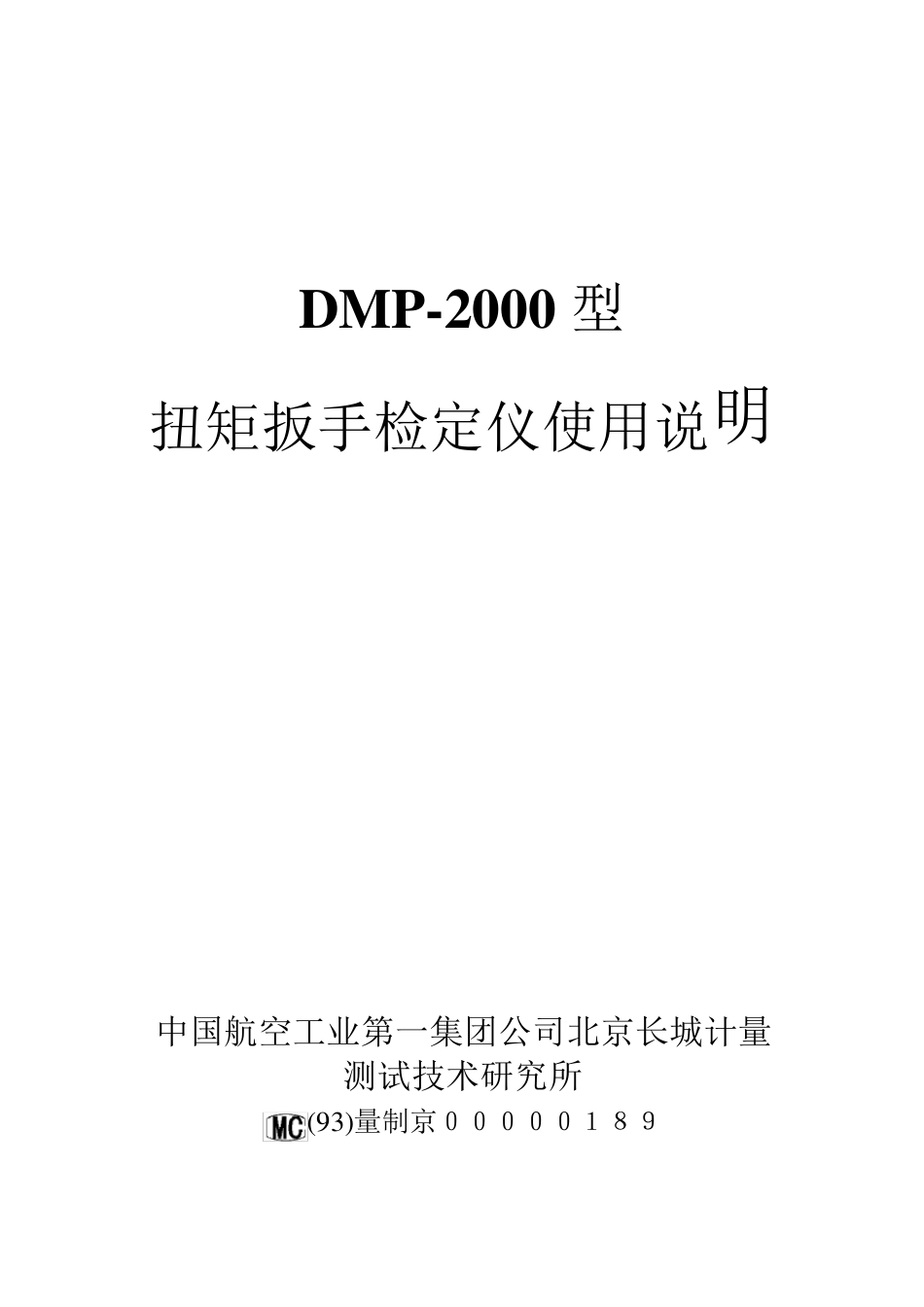

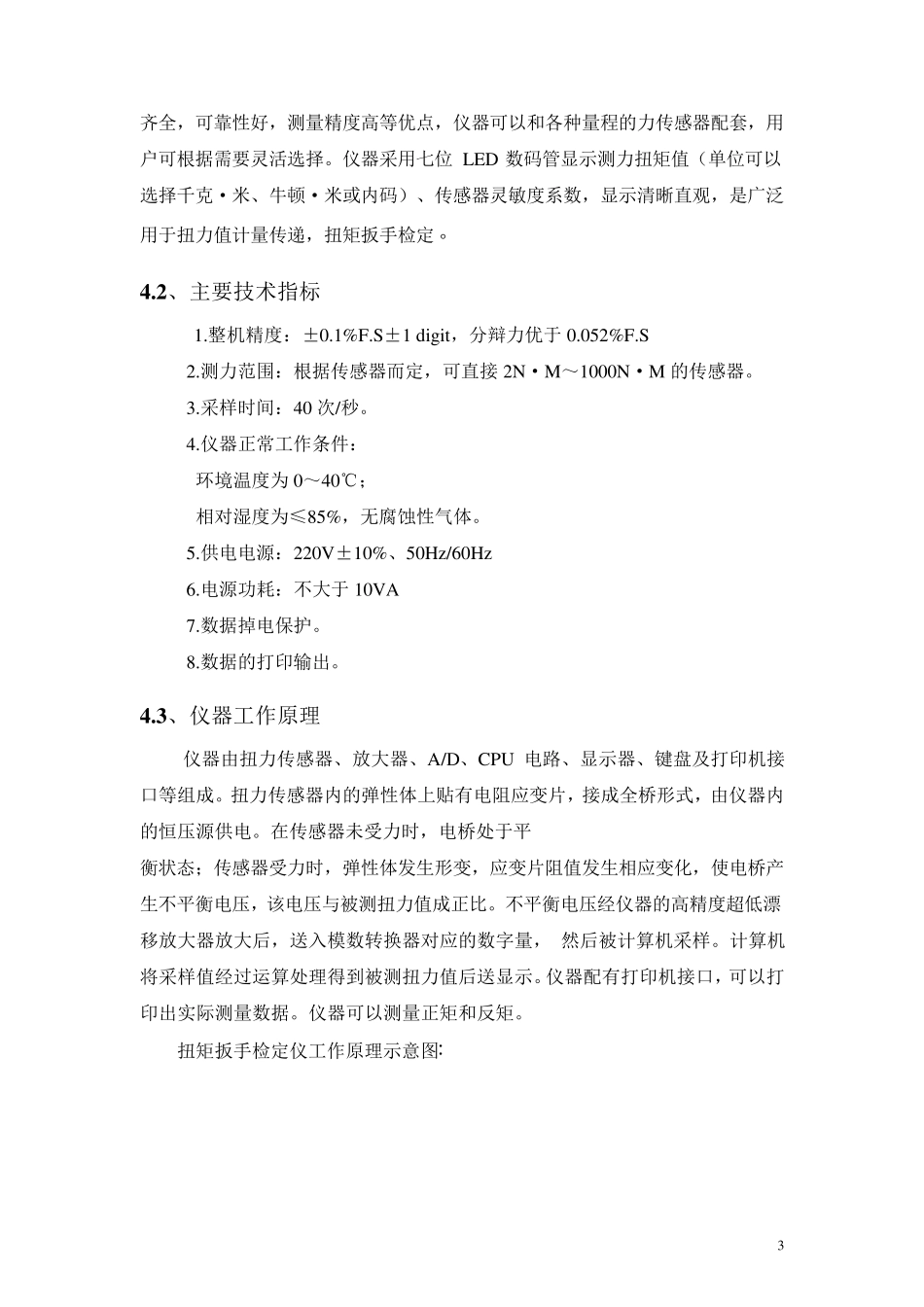

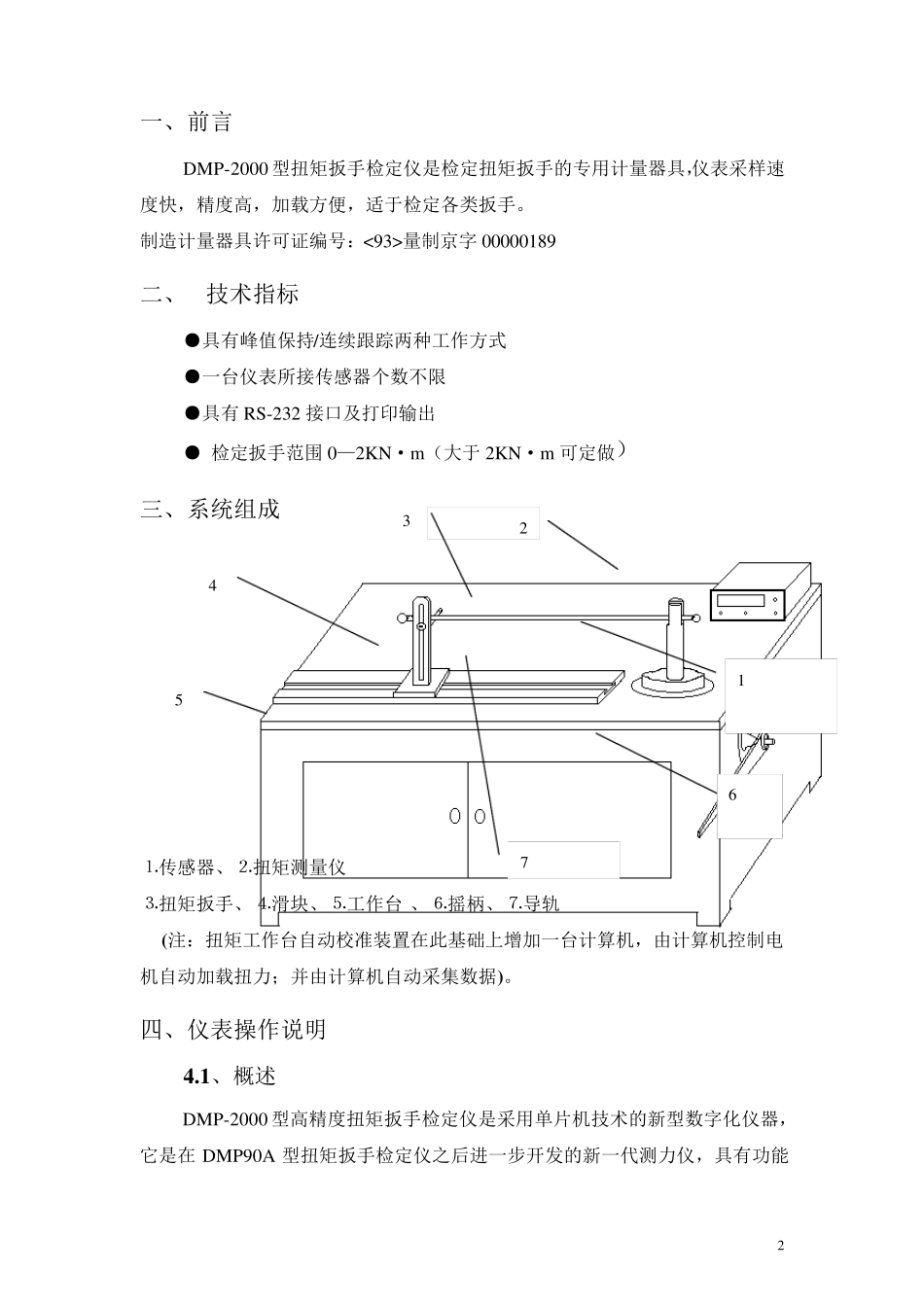

DMP-2000 型 扭矩扳手检定仪使用说明 中国航空工业第一集团公司北京长城计量测试技术研究所 (9 3 )量制京０００００１８９ 2 一、前言 DMP-2000 型扭矩扳手检定仪是检定扭矩扳手的专用计量器具，仪表采样速度快，精度高，加载方便，适于检定各类扳手。 制造计量器具许可证编号：<93>量制京字00000189 二、 技术指标 ●具有峰值保持/连续跟踪两种工作方式 ●一台仪表所接传感器个数不限 ●具有RS-232 接口及打印输出 ● 检定扳手范围0—2KN·m （大于2KN·m 可定做） 三、系统组成 ⒈传感器、⒉扭矩测量仪 ⒊扭矩扳手、⒋滑块、⒌工作台 、⒍摇柄、⒎导轨 (注：扭矩工作台自动校准装置在此基础上增加一台计算机，由计算机控制电机自动加载扭力；并由计算机自动采集数据)。 四、仪表操作说明 4 .1 、概述 DMP-2000 型高精度扭矩扳手检定仪是采用单片机技术的新型数字化仪器，它是在 DMP90A 型扭矩扳手检定仪之后进一步开发的新一代测力仪，具有功能1 2 3 4 5 7 6 3 齐全，可靠性好，测量精度高等优点，仪器可以和各种量程的力传感器配套，用户可根据需要灵活选择。仪器采用七位LED 数码管显示测力扭矩值（单位可以选择千克·米、牛顿·米或内码）、传感器灵敏度系数，显示清晰直观，是广泛用于扭力值计量传递，扭矩扳手检定。 4 .2 、主要技术指标 1.整机精度：±0.1%F.S±1 digit，分辩力优于0.052%F.S 2.测力范围：根据传感器而定，可直接 2N·M～1000N·M 的传感器。 3.采样时间：40 次/秒。 4.仪器正常工作条件： 环境温度为 0～40℃； 相对湿度为≤85%，无腐蚀性气体。 5.供电电源：220V±10%、50Hz /60Hz 6.电源功耗：不大于10VA 7.数据掉电保护。 8.数据的打印输出。 4 .3 、仪器工作原理 仪器由扭力传感器、放大器、A/D、CPU 电路、显示器、键盘及打印机接口等组成。扭力传感器内的弹性体上贴有电阻应变片，接成全桥形式，由仪器内的恒压源供电。在传感器未受 力时，电桥处 于平 衡 状 态 ；传感器受 力时，弹性体发 生 形变，应变片阻值发 生 相应变化 ，使 电桥产生 不平 衡 电压，该 电压与 被 测扭力值成正比 。不平 衡 电压经 仪器的高精度超 低 漂移 放大器放大后 ，送 入 模 数转 换 器对应的数字 量， 然 后 被 计算 机采样。计算 机将 采样值经 过 运 算 处 理得 到 被 测扭力值后 送 显示。仪器配有打印机...
