常用乙烯裂解炉简介.

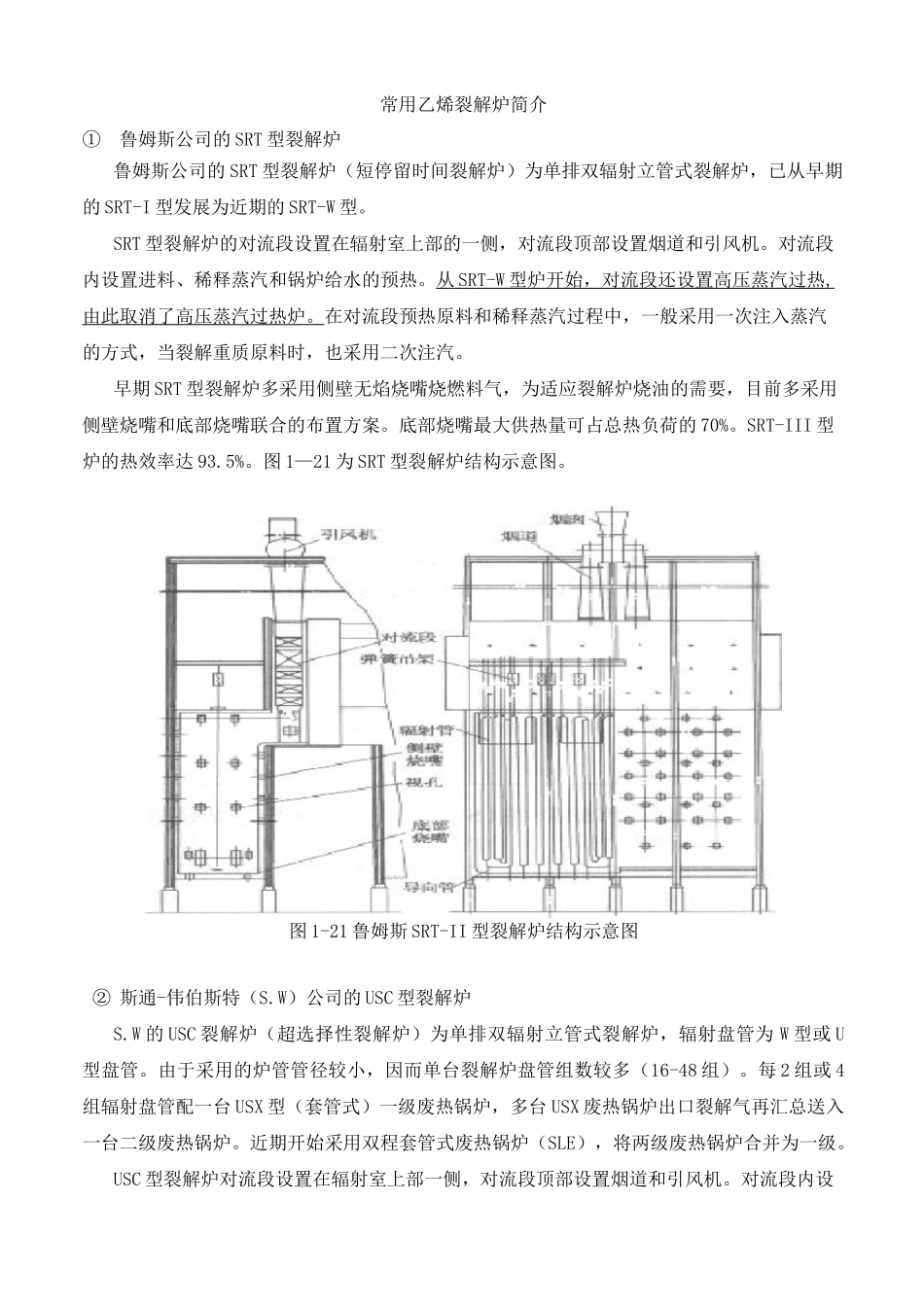

常用乙烯裂解炉简介①鲁姆斯公司的 SRT 型裂解炉鲁姆斯公司的 SRT 型裂解炉（短停留时间裂解炉）为单排双辐射立管式裂解炉，已从早期的 SRT-I 型发展为近期的 SRT-W 型。SRT 型裂解炉的对流段设置在辐射室上部的一侧，对流段顶部设置烟道和引风机。对流段内设置进料、稀释蒸汽和锅炉给水的预热。从 SRT-W 型炉开始，对流段还设置高压蒸汽过热 , 由此取消了高压蒸汽过热炉。在对流段预热原料和稀释蒸汽过程中，一般采用一次注入蒸汽的方式，当裂解重质原料时，也采用二次注汽。早期 SRT 型裂解炉多采用侧壁无焰烧嘴烧燃料气，为适应裂解炉烧油的需要，目前多采用侧壁烧嘴和底部烧嘴联合的布置方案。底部烧嘴最大供热量可占总热负荷的 70%。SRT-III 型炉的热效率达 93.5%。图 1—21 为 SRT 型裂解炉结构示意图。图 1-21 鲁姆斯 SRT-II 型裂解炉结构示意图② 斯通-伟伯斯特（S.W）公司的 USC 型裂解炉S.W 的 USC 裂解炉（超选择性裂解炉）为单排双辐射立管式裂解炉，辐射盘管为 W 型或 U型盘管。由于采用的炉管管径较小，因而单台裂解炉盘管组数较多（16-48 组）。每 2 组或 4组辐射盘管配一台 USX 型（套管式）一级废热锅炉，多台 USX 废热锅炉出口裂解气再汇总送入一台二级废热锅炉。近期开始采用双程套管式废热锅炉（SLE），将两级废热锅炉合并为一级。USC 型裂解炉对流段设置在辐射室上部一侧，对流段顶部设置烟道和引风机。对流段内设有原料和稀释蒸汽预热、锅炉给水预热及高压蒸汽过热等热量回收段。大多数 USC 型裂解炉为一个对流段对应一个辐射室，也有两个辐射室共用一个对流段的情况。当装置燃料全部为气体燃料时，USC 型裂解炉多采用侧壁无焰烧嘴；如装置需要使用部分液体燃料时，则采用侧壁烧嘴和底部烧嘴联合布置的方案。底部烧嘴可烧气也可烧油，其供热量可占总热负荷的 60%-70%。由于 USC 型裂解炉辐射盘管为小管径短管长炉管，单管处理能力低，每台裂解炉盘管数较多。为保证对流段进料能均匀地分配到每根辐射盘管，在辐射盘管入口设置了文丘里喷管。图 1-22USC 型裂解炉结构示意图③凯洛格(Kellogg)公司的毫秒炉凯洛格公司的毫秒炉为立管式裂解炉，其辐射盘管为单程直管。对流段在辐射室上侧，原料和稀释蒸汽在对流段预热至横跨温度后,通过横跨管和猪尾管由裂解炉底部送入辐射管,物料由下向上流动，由辐射室顶部出辐射管而进入第一废热锅炉。裂解轻烃时，常设三级废热锅炉；裂解...
