PROFINET智能设备使用入门(Portal V11)

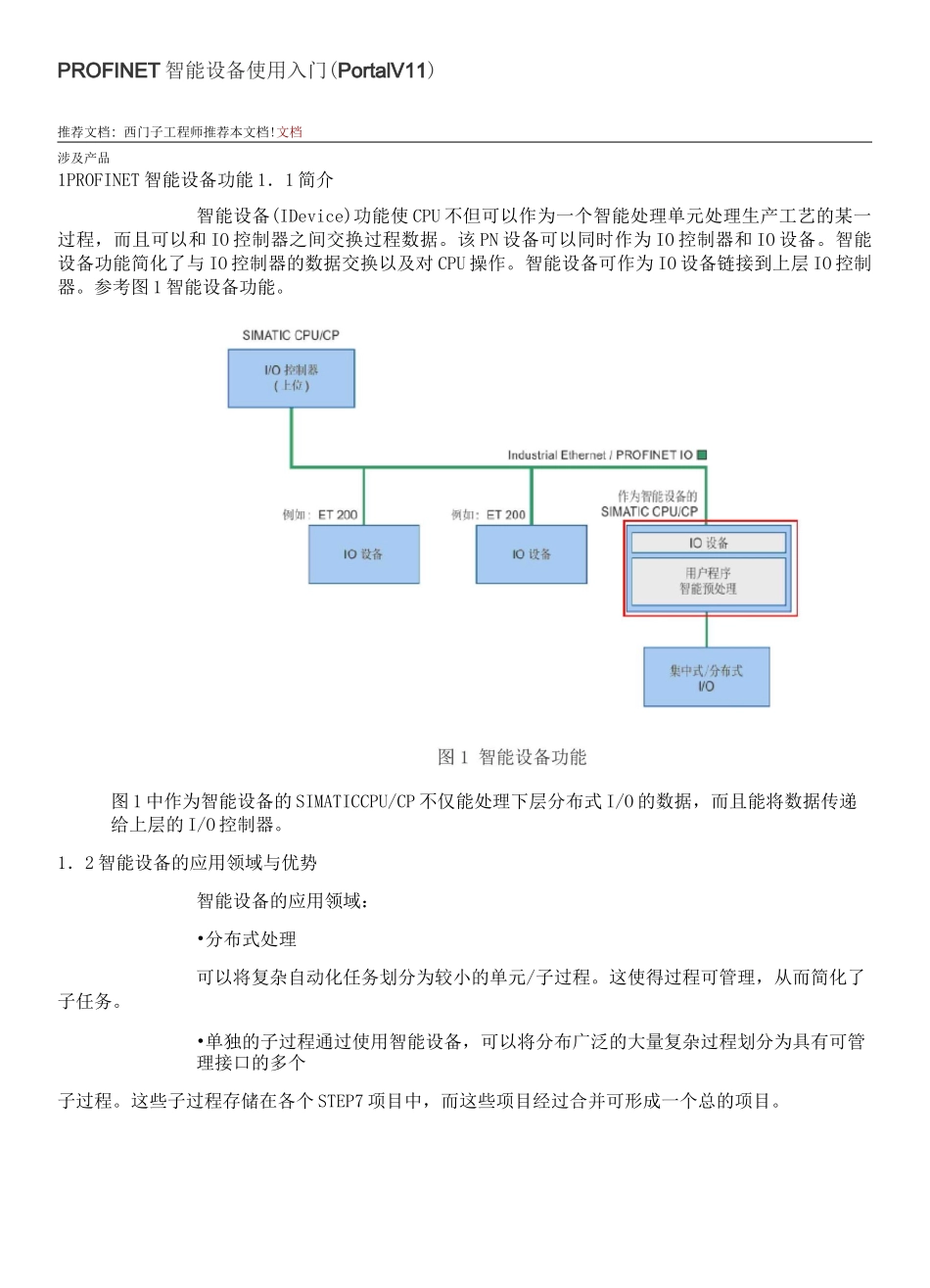

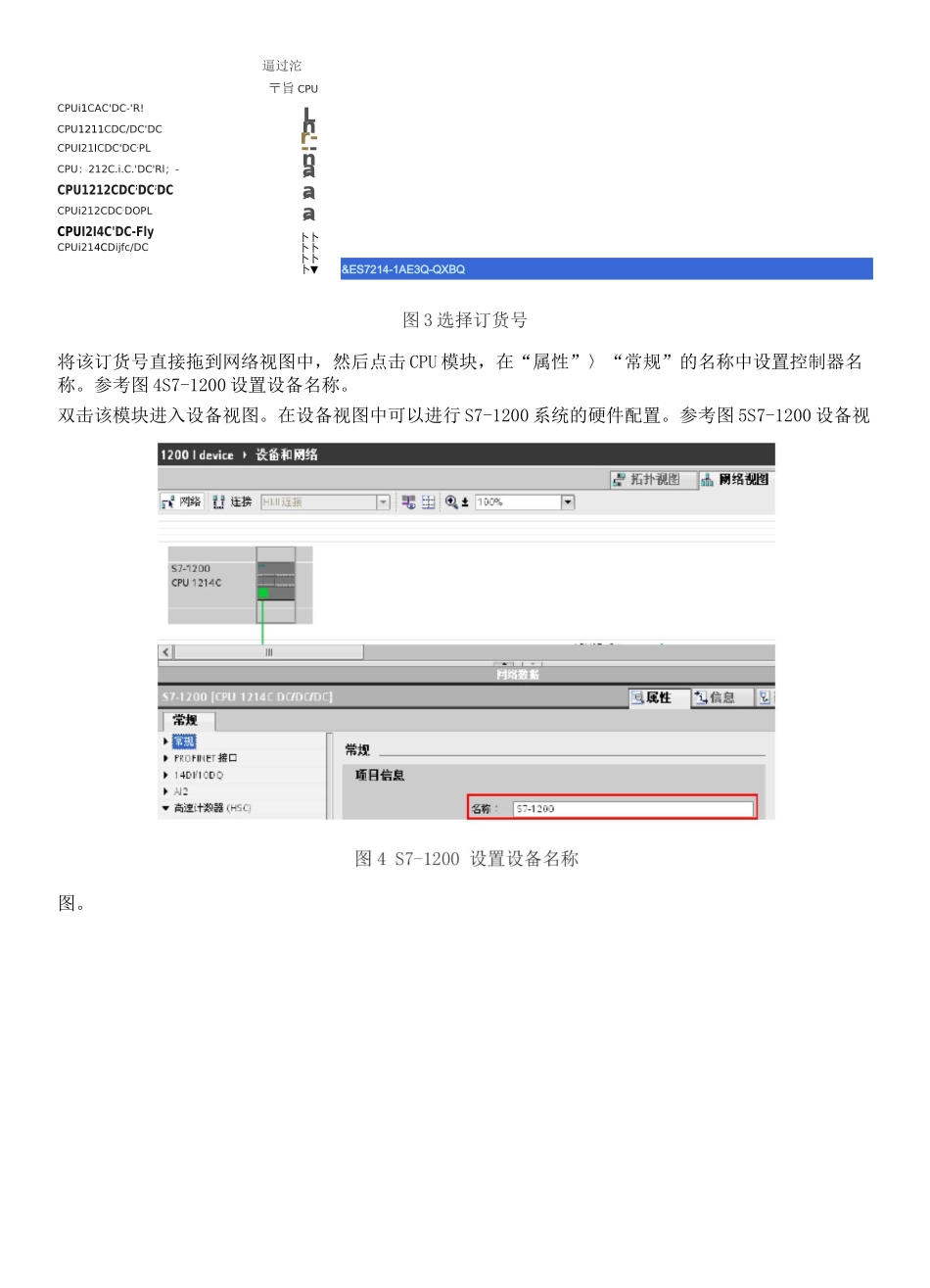

PROFINET 智能设备使用入门(PortalV11)推荐文档：西门子工程师推荐本文档!文档涉及产品1PROFINET 智能设备功能 1．1 简介智能设备(IDevice)功能使 CPU 不但可以作为一个智能处理单元处理生产工艺的某一过程，而且可以和 IO 控制器之间交换过程数据。该 PN 设备可以同时作为 IO 控制器和 IO 设备。智能设备功能简化了与 IO 控制器的数据交换以及对 CPU 操作。智能设备可作为 IO 设备链接到上层 IO 控制器。参考图 1 智能设备功能。图 1 中作为智能设备的 SIMATICCPU/CP 不仅能处理下层分布式 I/O 的数据，而且能将数据传递给上层的 I/O 控制器。1．2 智能设备的应用领域与优势智能设备的应用领域：•分布式处理可以将复杂自动化任务划分为较小的单元/子过程。这使得过程可管理，从而简化了子任务。•单独的子过程通过使用智能设备，可以将分布广泛的大量复杂过程划分为具有可管理接口的多个子过程。这些子过程存储在各个 STEP7 项目中，而这些项目经过合并可形成一个总的项目。；10 拦制 CPU121dC一-匚□匚3CALAN 匚 E414-IO 控制黠 2CPU3J^PN/DP.；1i专有技术保护为了对智能设备进行接口描述，各个系统部分只能通过一个 GSD 文件来提供，而不是通过 STEP7 项目来提供。用户程序的专有技术不再会被公开。2PROFINET 智能设备功能组态下面介绍 PROFINET 智能设备功能的配置方法，参考图 2PROFINET 网络结构。IPROFINETIO 系细PROFINETIO 系统2图 2PROFINET 网络结构IO 控制器 CPU1214CV2.1 连接 SCALANCE414-3E 交换机和一个以及 IO 设备 CPU315-2PN/DPv3.2 构成一个 PROFINETIO 系统 1。IO 设备 CPU315-2PN/DPv3.2 同时作为 PROFINETIO 系统 2 的IO 控制器连接一台 IO 设备 ET200SIM151-3PN(6ES7151-3BA23-0AB0)v7.0。CPU315-2PN/DP 就是这个系统中的智能设备。2.1PROFINET 系统组态首先在 TIAPortalV11SP2 的“PortalView”中选择“新建项目”创建一个新项目，对 S7-1200 进行硬件组态，选择对应的订货号，这里使用的是 6ES7214-1AE23-0XB0,版本是 V2.1。参考图 3 选择订货号。IM151-Lnr---na^a^a^卜卜卜卜卜卜卜▼逼过沱〒旨 CPUCPUi1CAC'DC-'R!CPU1211CDC/DC'DCCPUI21ICDC'DC;PLCPU：212C.i.C.'DC'Rl；-CPU1212CDC;DC;DCCPUi212CDC;DOPLCPUI2I4C'DC-FlyCPUi214CDijfc/DC&ES7214-1AE3Q-QXBQ图 3 选择订货号将该订货号直接拖到网络视图中，然后点击 CP...
