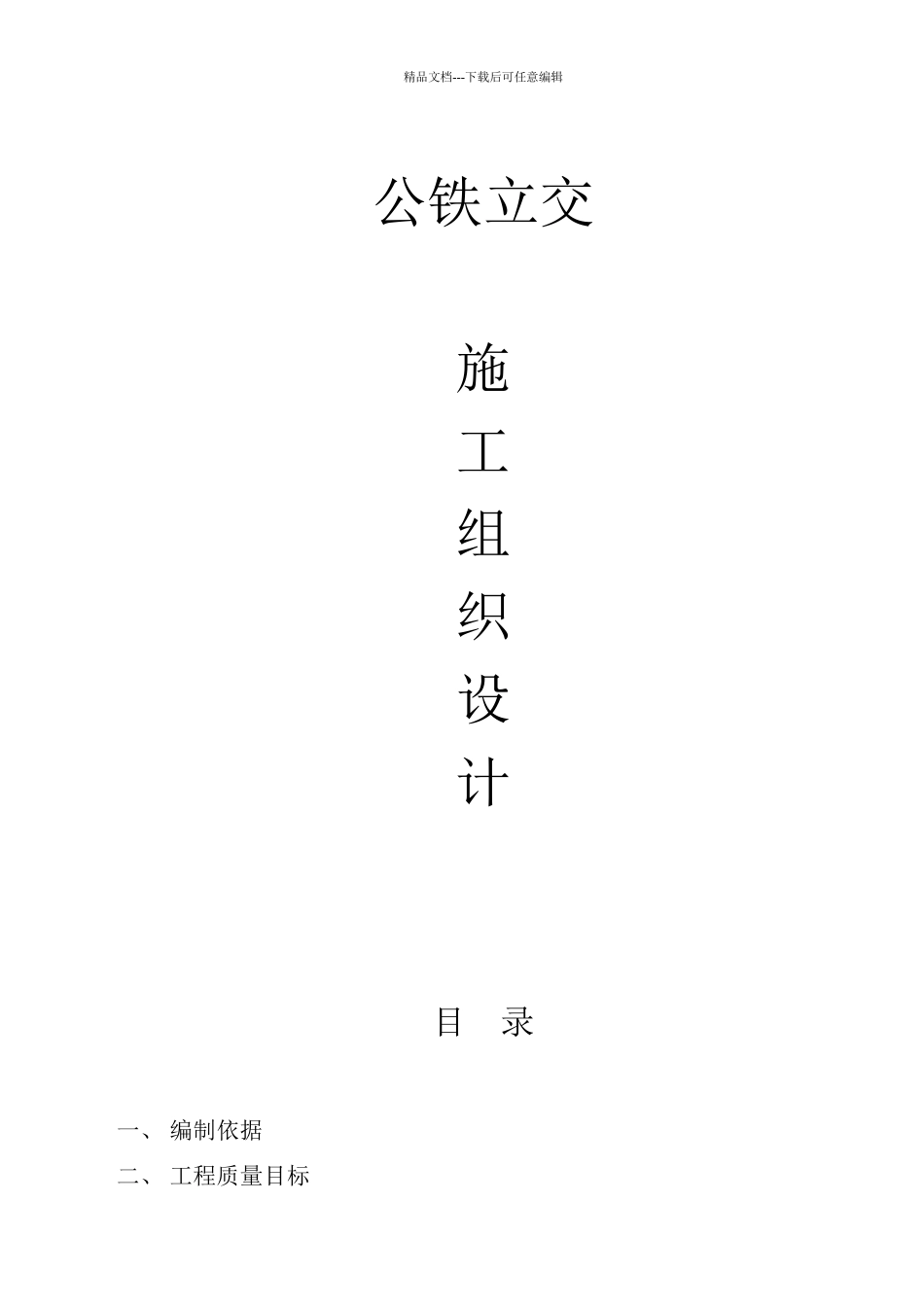

公铁立交施工组织设计

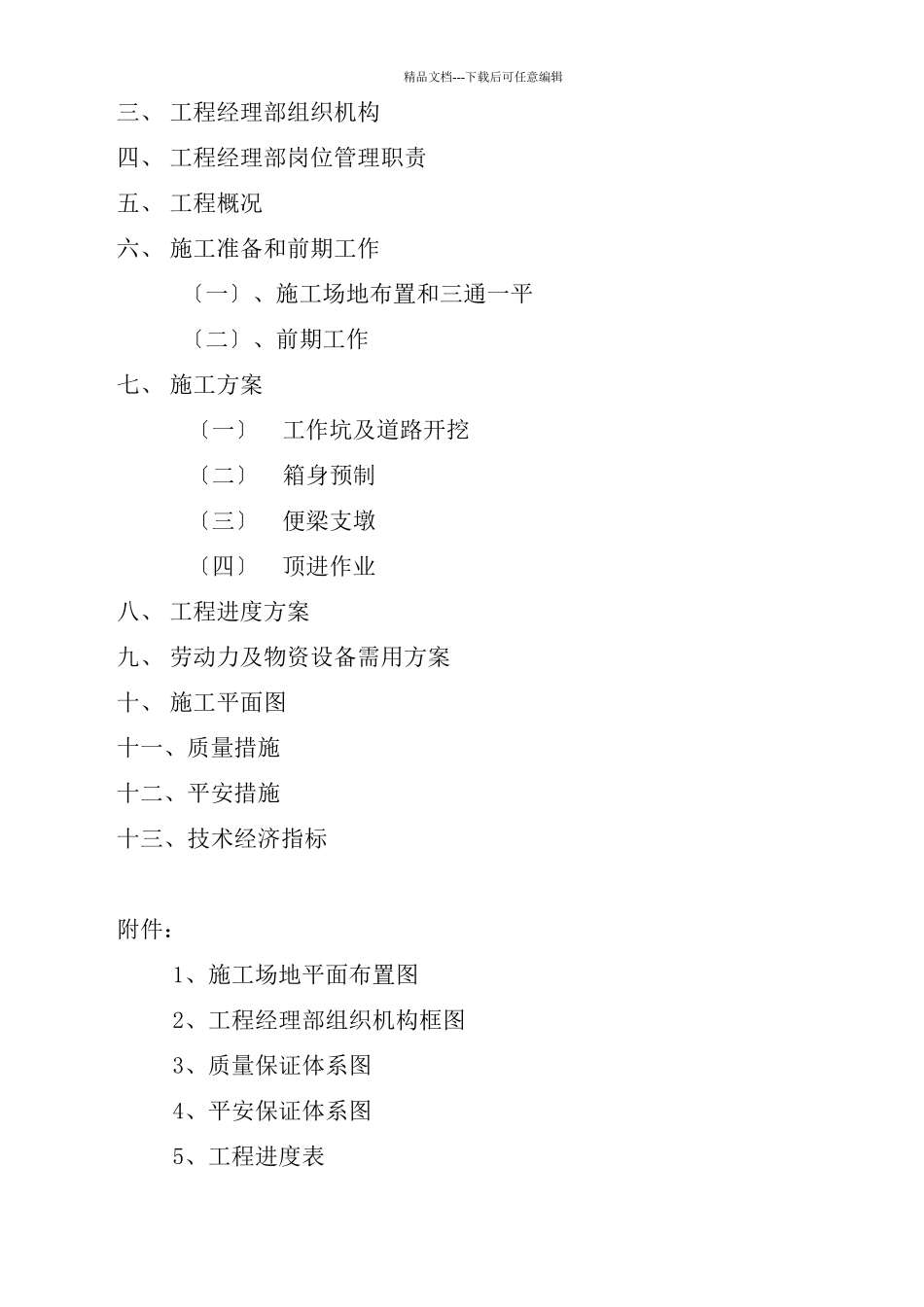

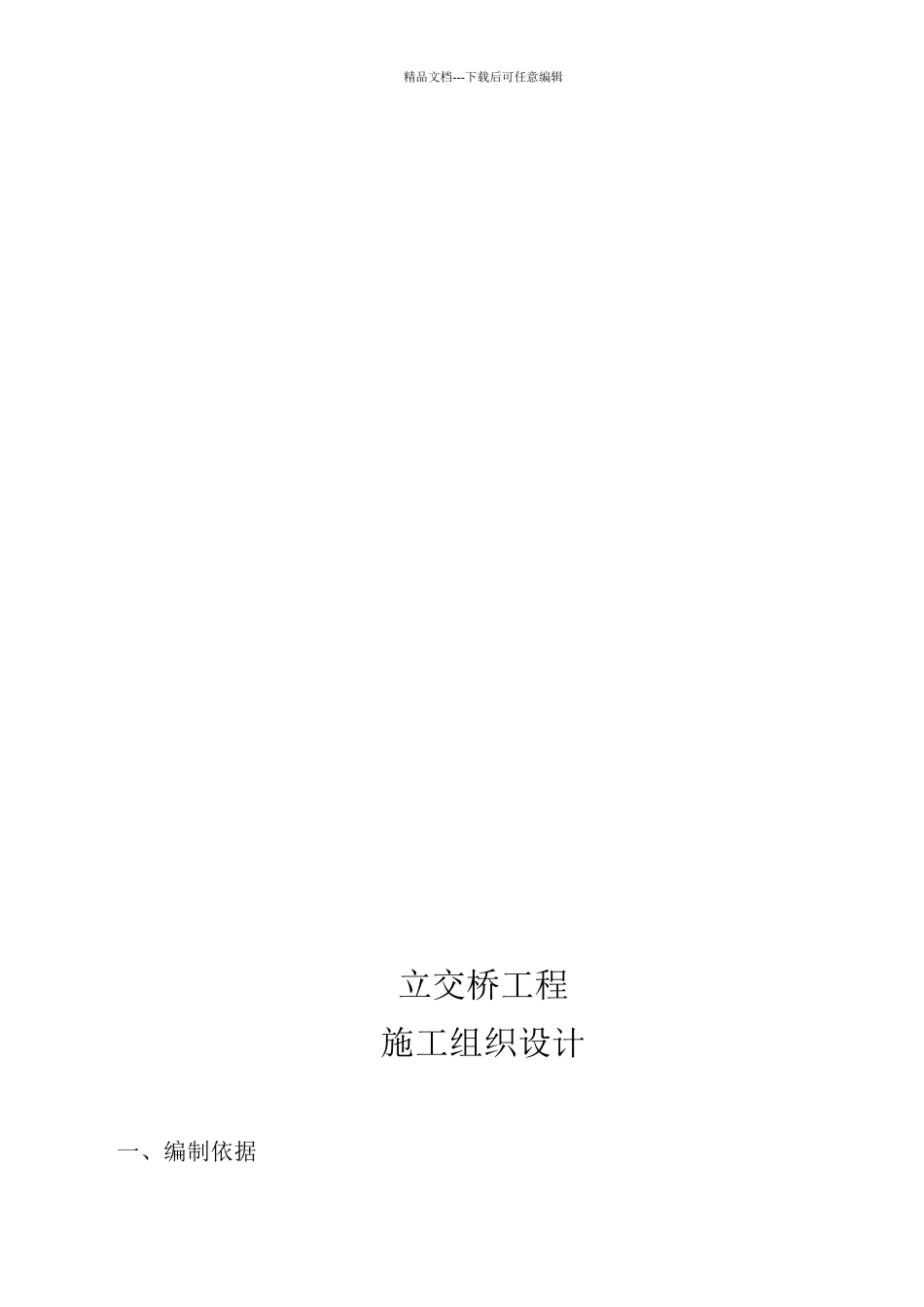

精品文档---下载后可任意编辑公铁立交施工组织设计 目 录一、 编制依据二、 工程质量目标精品文档---下载后可任意编辑三、 工程经理部组织机构四、 工程经理部岗位管理职责五、 工程概况六、 施工准备和前期工作〔一〕、施工场地布置和三通一平〔二〕、前期工作七、 施工方案 〔一〕 工作坑及道路开挖 〔二〕 箱身预制 〔三〕 便梁支墩 〔四〕 顶进作业八、 工程进度方案九、 劳动力及物资设备需用方案十、 施工平面图十一、质量措施十二、平安措施十三、技术经济指标附件：1、施工场地平面布置图2、工程经理部组织机构框图3、质量保证体系图4、平安保证体系图5、工程进度表精品文档---下载后可任意编辑立交桥工程施工组织设计一、编制依据精品文档---下载后可任意编辑1.铁路桥涵工程质量检验评定标准?二、工程质量目标1.单位工程验交合格率 100%；2.单位工程验交优良率 85%以上。三、工程经理部组织机构〔见附图〕四、工程经理部岗位管理职责五、工程概况1.工程简介箱体规模为钢筋混凝土框架结构;道路为二级公路标准。其车道布置为 2.5m 非机动车道+7.5m 机动车道+2.5m 非机动车道，其中机动车道行车净高为 5.0m,非机动车道净高 2.8m。洞身外包尺寸为长 20m，宽14.45m。中心线与沪宁铁线正交，箱顶位于轨底以下 80cm 基坑围护采纳拉森钢板桩桩以及深层搅拌桩。2.地质概况土层名称强度〔KPA〕厚度〔M〕①粉质粘土〔灰黄色〕1202②粉质粘土〔灰色〕104③1淤泥质粉质粘土〔灰色〕796．9③2淤泥质粘土〔灰色〕66④粘土夹粉质粘土180精品文档---下载后可任意编辑3.工程特点(1)．本立交箱底处于第 3 层淤泥质粉质粘土层 f0=79KPA，在饱和软土地基内顶进，防止箱体“扎头〞是本立交顶进施工的关键，为此须实行有效的技术措施，以保证箱体顶进误差控制在验标允许范围之内。(2)．本立交处于铁路以及地方的地下电缆范围内，工程施工中必须保证其正常使用。六、施工准备和前期工作〔一〕、施工场地布置和三通一平1. 工作坑布置在沪宁下行线南侧，在工作坑南面的西侧布置少量生产房屋、砼搅拌台、砂石料场以及钢筋和木工间等，按市府有关市政施工的规定设置施工围护，做好文明施工和平安生产。2. 施工场地临时施工便道按甲方要求布置在既有道路西侧，工作坑后侧设出土通道与之连接，以方便快捷地出土外运，加快工程进度。3. 电、水源的配备：由于工期紧张不向地方审请大容量电源，施工场地设置 200KVAFA 发电机一台以...
