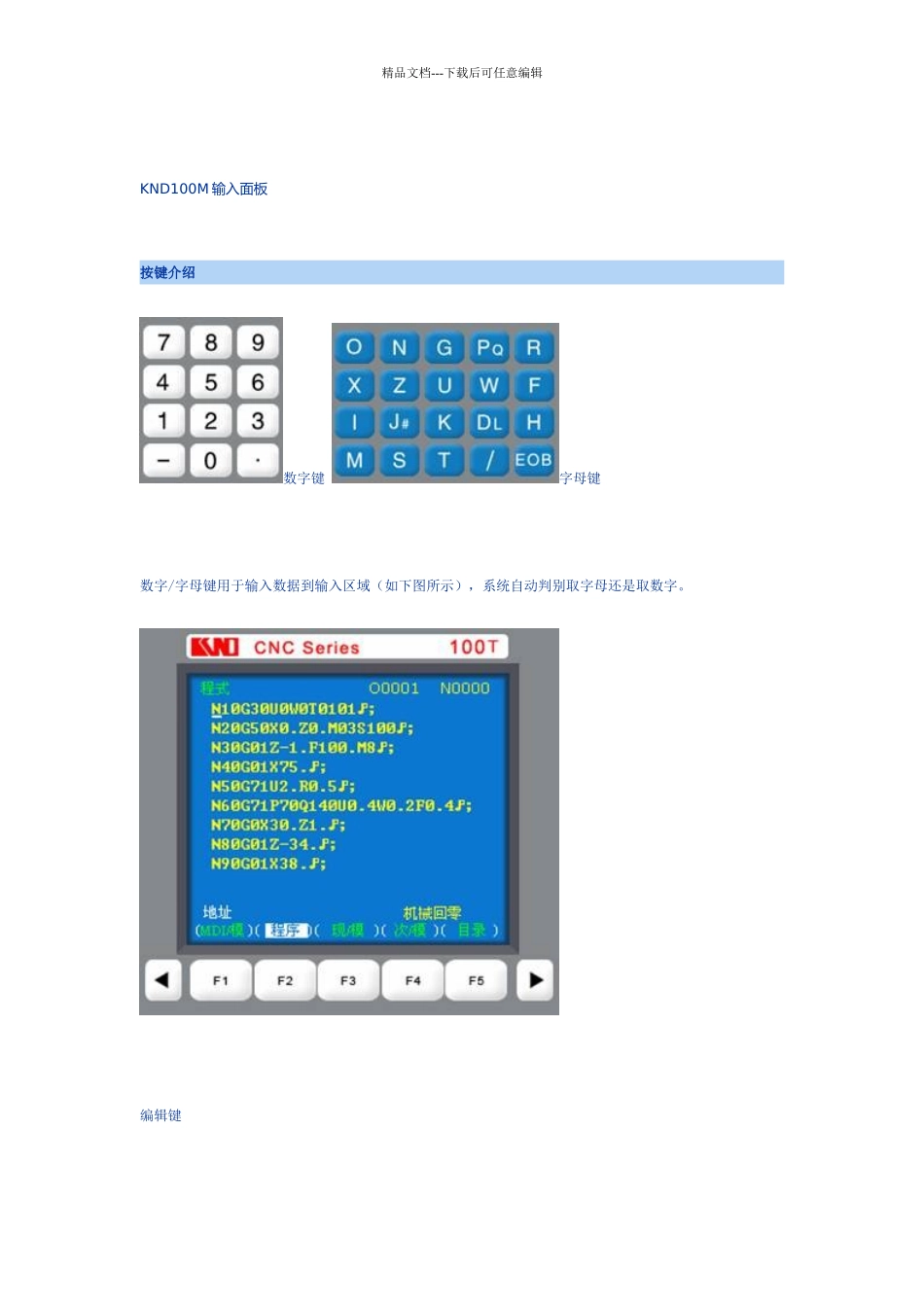

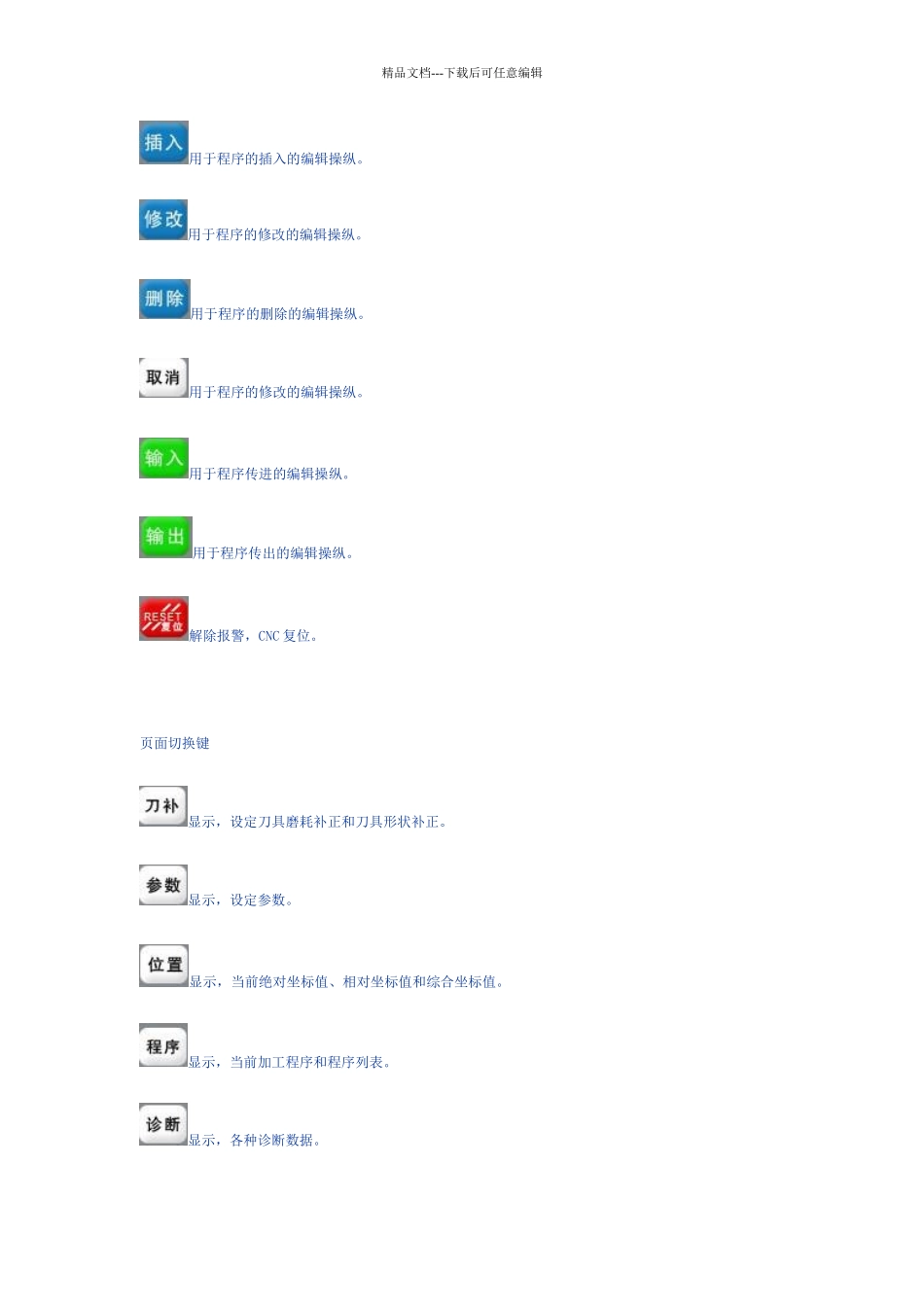

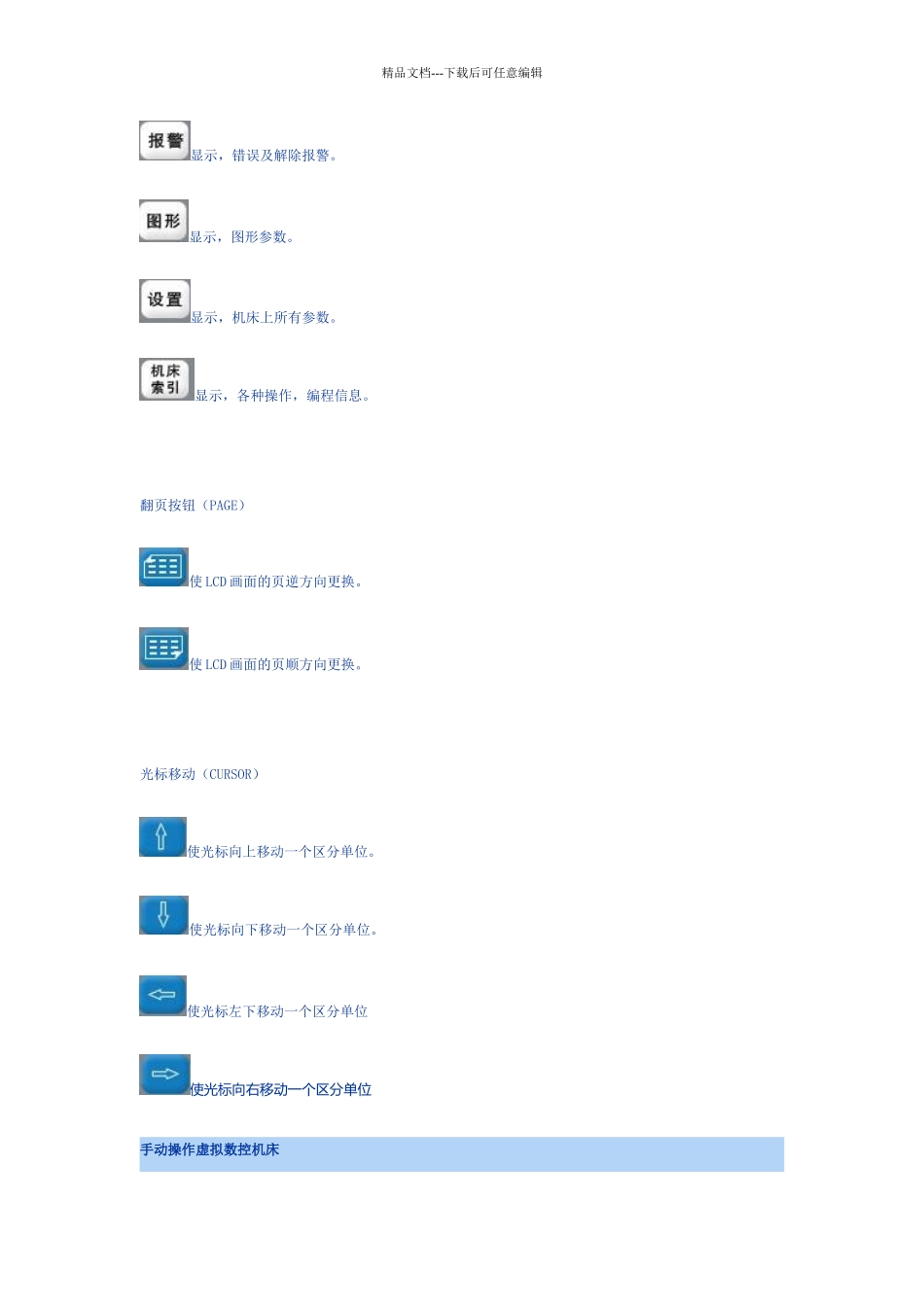

精品文档---下载后可任意编辑KND100M 输入面板 按键介绍数字键 字母键 数字/字母键用于输入数据到输入区域(如下图所示),系统自动判别取字母还是取数字。 编辑键 精品文档---下载后可任意编辑用于程序的插入的编辑操纵。用于程序的修改的编辑操纵。用于程序的删除的编辑操纵。用于程序的修改的编辑操纵。用于程序传进的编辑操纵。用于程序传出的编辑操纵。解除报警,CNC 复位。 页面切换键 显示,设定刀具磨耗补正和刀具形状补正。 显示,设定参数。显示,当前绝对坐标值、相对坐标值和综合坐标值。显示,当前加工程序和程序列表。显示,各种诊断数据。精品文档---下载后可任意编辑显示,错误及解除报警。 显示,图形参数。显示,机床上所有参数。显示,各种操作,编程信息。 翻页按钮(PAGE) 使 LCD 画面的页逆方向更换。 使 LCD 画面的页顺方向更换。 光标移动(CURSOR) 使光标向上移动一个区分单位。 使光标向下移动一个区分单位。使光标左下移动一个区分单位使光标向右移动一个区分单位 手动操作虚拟数控机床精品文档---下载后可任意编辑手动返回参考点 在手动回零方式下,按,直到 X、Z 轴坐标显示为“”,即完成坐标回零,此时方可松开。注 1:返回参考点结束时,返回参考点结束指示灯亮。 注 2:返回参考点结束指示灯亮时,在下列情况下灭灯。 (1)从参考点移出时; (2)按下急停开关 。 注3:参考点方向,主要参照机床厂家的说明书。 手动连续进给 (1)按下手动方式键 ,选择手动操作方式,键上指示灯亮。 (2) 选择移动轴、 机床沿着选择轴方向移动。 注:手动期间只能一个轴运动,假如同时选择两轴的开关,也只能是先选择的那个轴运动。假如选择 2 轴机能,可手动 2 轴开关同时移动。 (3)调节 JOG 进给速度 (4)快速进给 按下快速进给键时,同带自锁的按钮,进行‘开→关→开…’切换,当为‘开’时,位于面板 上部指示灯亮,关时指示灯灭。选择为开时,手动以快速速度进给。按此开关为 ON 时,刀具在已选择的轴方向上快速进给。 精品文档---下载后可任意编辑注 1:快速进给时的速度,时间常数,加减速方式与用程序指令的快速进给(GOO 定位)时相同。 注 2:在接通电源或解除急停后,如没有返回参考点,当快速进给开关为 ON(开)时,手动进给速度为JOG 进给速度或快速进给,由参数(№012 LSO)选择。 注 3:在编辑/手轮方式下,按键无效。指示灯灭。其它方式下可选择快...
