制冷压缩机工作原理

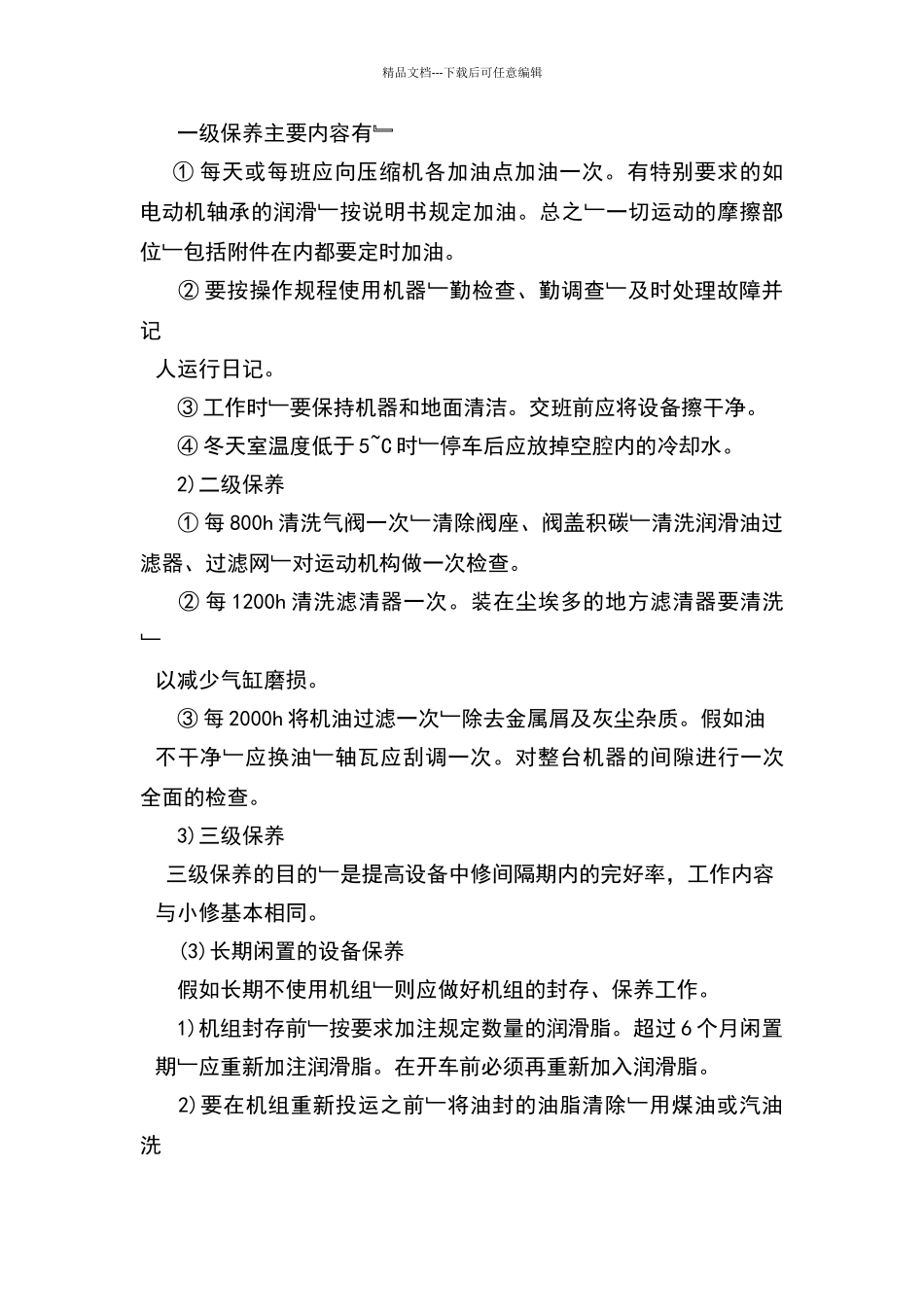

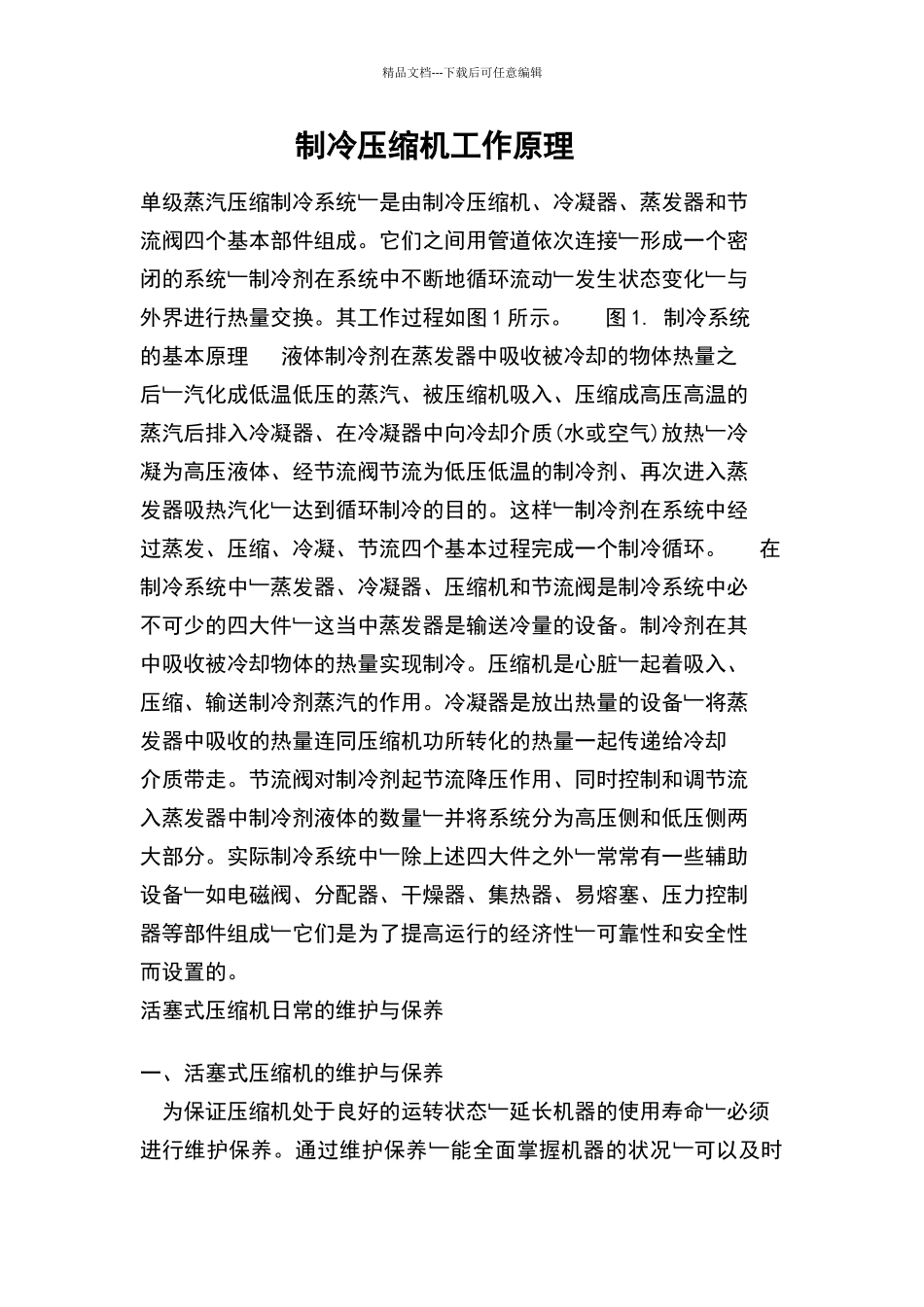

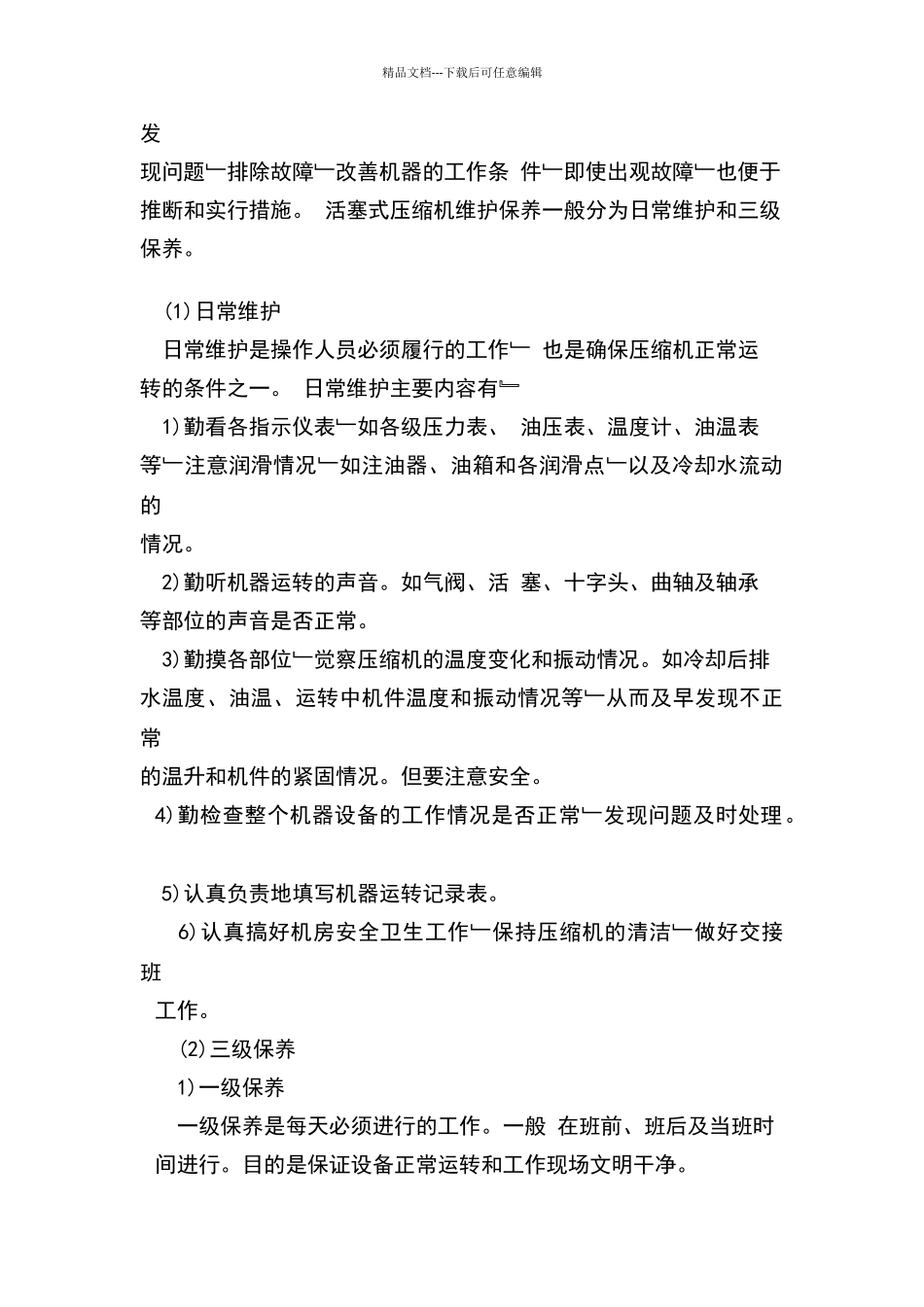

精品文档---下载后可任意编辑制冷压缩机工作原理 单级蒸汽压缩制冷系统是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。它们之间用管道依次连接形成一个密闭的系统制冷剂在系统中不断地循环流动发生状态变化与外界进行热量交换。其工作过程如图 1 所示。 图 1. 制冷系统的基本原理 液体制冷剂在蒸发器中吸收被冷却的物体热量之后汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化达到循环制冷的目的。这样制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。 在制冷系统中蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件这当中蒸发器是输送冷量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。压缩机是心脏起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量并将系统分为高压侧和低压侧两大部分。实际制冷系统中除上述四大件之外常常有一些辅助设备如电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件组成它们是为了提高运行的经济性可靠性和安全性而设置的。活塞式压缩机日常的维护与保养 一、活塞式压缩机的维护与保养 为保证压缩机处于良好的运转状态延长机器的使用寿命必须进行维护保养。通过维护保养能全面掌握机器的状况可以及时精品文档---下载后可任意编辑发现问题排除故障改善机器的工作条 件即使出观故障也便于推断和实行措施。 活塞式压缩机维护保养一般分为日常维护和三级保养。 (1)日常维护 日常维护是操作人员必须履行的工作 也是确保压缩机正常运转的条件之一。 日常维护主要内容有  1)勤看各指示仪表如各级压力表、 油压表、温度计、油温表等注意润滑情况如注油器、油箱和各润滑点以及冷却水流动的情况。 2)勤听机器运转的声音。如气阀、活 塞、十字头、曲轴及轴承等部位的声音是否正常。 3)勤摸各部位觉察压缩机的温度变化和振动情况。如冷却后排水温度、油温、运转中机件温度和振动情况等从而及早发现不正常的温升和机件的紧固情况。但要注意安全。 4)勤检查整个机器...
