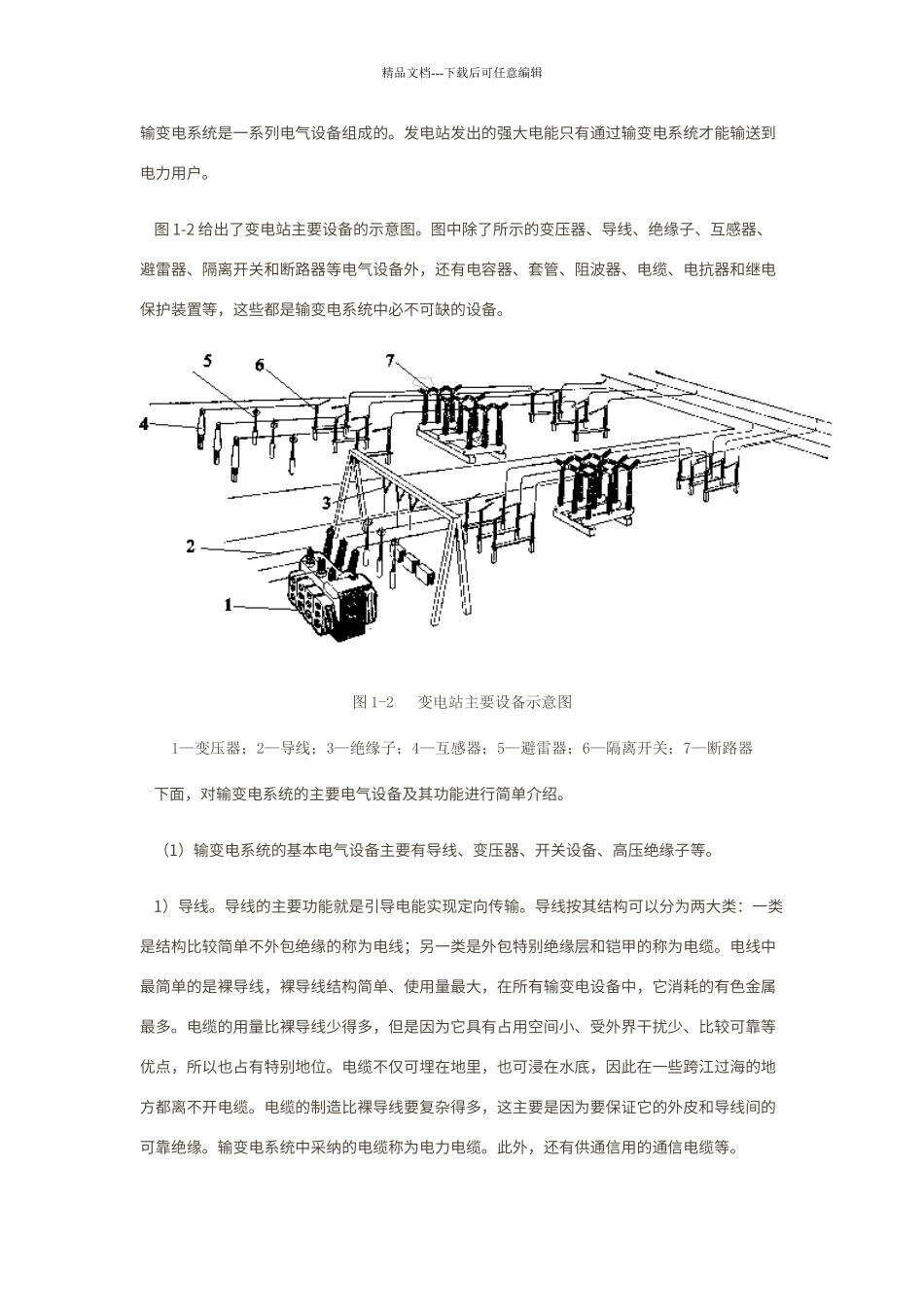

精品文档---下载后可任意编辑输变电系统是一系列电气设备组成的。发电站发出的强大电能只有通过输变电系统才能输送到电力用户。 图 1-2 给出了变电站主要设备的示意图。图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外，还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等，这些都是输变电系统中必不可缺的设备。图 1-2 变电站主要设备示意图1—变压器；2—导线；3—绝缘子；4—互感器；5—避雷器；6—隔离开关；7—断路器 下面，对输变电系统的主要电气设备及其功能进行简单介绍。 （1）输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。 1）导线。导线的主要功能就是引导电能实现定向传输。导线按其结构可以分为两大类：一类是结构比较简单不外包绝缘的称为电线；另一类是外包特别绝缘层和铠甲的称为电缆。电线中最简单的是裸导线，裸导线结构简单、使用量最大，在所有输变电设备中，它消耗的有色金属最多。电缆的用量比裸导线少得多，但是因为它具有占用空间小、受外界干扰少、比较可靠等优点，所以也占有特别地位。电缆不仅可埋在地里，也可浸在水底，因此在一些跨江过海的地方都离不开电缆。电缆的制造比裸导线要复杂得多，这主要是因为要保证它的外皮和导线间的可靠绝缘。输变电系统中采纳的电缆称为电力电缆。此外，还有供通信用的通信电缆等。精品文档---下载后可任意编辑 2）变压器。变压器是利用电磁感应原理对变压器两侧沟通电压进行变换的电气设备。为了大幅度地降低电能远距离传输时在输电线路上的电能损耗，发电机发出的电能需要升高电压后再进行远距离传输，而在输电线路的负荷端，输电线路上的高电压只有降低等级后才能便于电力用户使用。电力系统中的电压每改变一次都需要使用变压器。根据升压和降压的不同作用，变压器又分为升压变压器和降压变压器。例如，要把发电站发出的电能送入输变电系统，就需要在发电站安装变压器，该变压器输入端（又称一次侧）的电压和发电机电压相同，变压器输出端（又称二次侧）的电压和该输变电系统的电压相同。这种输出电压比输入电压高的变压器即为升压变压器。当电能送到电力用户后，还需要很多变压器把输变电系统的高电压逐级降到电力用户侧的 220V（相电压）或 380V（线电压）。这种输出端电压比输入端电压低的变压器即为降压变压器。除了升压变压器和降压变压器外，还有联络变压器、隔离变压器和调压变压器等。例...
