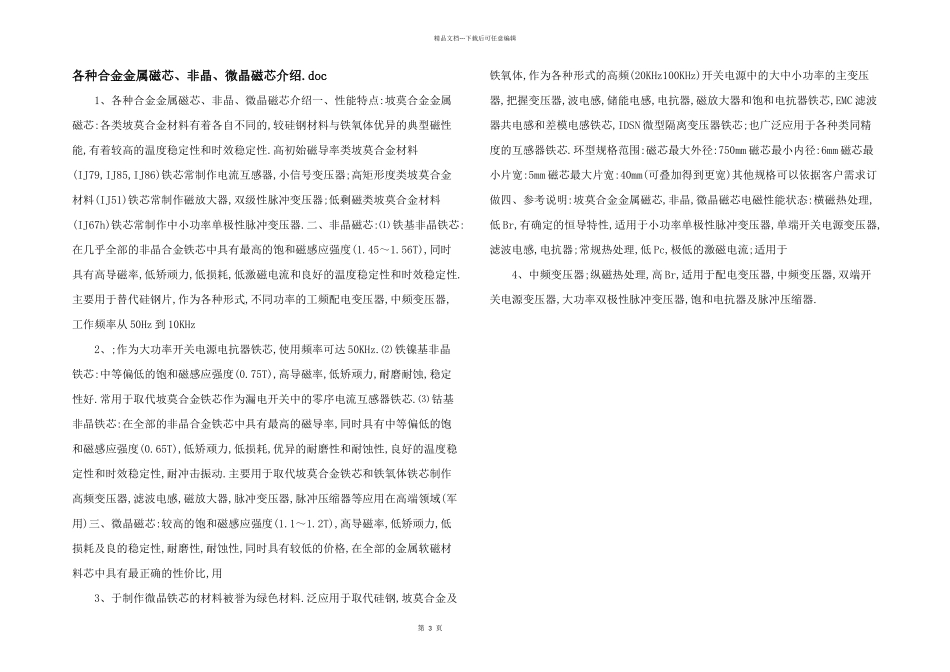

各种合金金属磁芯、非晶、微晶磁芯介绍.doc

第 3 页精品文档---下载后可任意编辑各种合金金属磁芯、非晶、微晶磁芯介绍.doc 1、各种合金金属磁芯、非晶、微晶磁芯介绍一、性能特点:坡莫合金金属磁芯:各类坡莫合金材料有着各自不同的,较硅钢材料与铁氧体优异的典型磁性能,有着较高的温度稳定性和时效稳定性.高初始磁导率类坡莫合金材料(IJ79,IJ85,IJ86)铁芯常制作电流互感器,小信号变压器;高矩形度类坡莫合金材料(IJ51)铁芯常制作磁放大器,双级性脉冲变压器;低剩磁类坡莫合金材料(IJ67h)铁芯常制作中小功率单极性脉冲变压器.二、非晶磁芯:⑴ 铁基非晶铁芯:在几乎全部的非晶合金铁芯中具有最高的饱和磁感应强度(1.45～1.56T),同时具有高导磁率,低矫顽力,低损耗,低激磁电流和良好的温度稳定性和时效稳定性.主要用于替代硅钢片,作为各种形式,不同功率的工频配电变压器,中频变压器,工作频率从 50Hz 到 10KHz 2、;作为大功率开关电源电抗器铁芯,使用频率可达 50KHz.⑵ 铁镍基非晶铁芯:中等偏低的饱和磁感应强度(0.75T),高导磁率,低矫顽力,耐磨耐蚀,稳定性好.常用于取代坡莫合金铁芯作为漏电开关中的零序电流互感器铁芯.⑶ 钴基非晶铁芯:在全部的非晶合金铁芯中具有最高的磁导率,同时具有中等偏低的饱和磁感应强度(0.65T),低矫顽力,低损耗,优异的耐磨性和耐蚀性,良好的温度稳定性和时效稳定性,耐冲击振动.主要用于取代坡莫合金铁芯和铁氧体铁芯制作高频变压器,滤波电感,磁放大器,脉冲变压器,脉冲压缩器等应用在高端领域(军用)三、微晶磁芯:较高的饱和磁感应强度(1.1～1.2T),高导磁率,低矫顽力,低损耗及良的稳定性,耐磨性,耐蚀性,同时具有较低的价格,在全部的金属软磁材料芯中具有最正确的性价比,用 3、于制作微晶铁芯的材料被誉为绿色材料.泛应用于取代硅钢,坡莫合金及铁氧体,作为各种形式的高频(20KHz100KHz)开关电源中的大中小功率的主变压器,把握变压器,波电感,储能电感,电抗器,磁放大器和饱和电抗器铁芯,EMC 滤波器共电感和差模电感铁芯,IDSN 微型隔离变压器铁芯;也广泛应用于各种类同精度的互感器铁芯.环型规格范围:磁芯最大外径:750mm 磁芯最小内径:6mm 磁芯最小片宽:5mm 磁芯最大片宽:40mm(可叠加得到更宽)其他规格可以依据客户需求订做四、参考说明:坡莫合金金属磁芯,非晶,微晶磁芯电磁性能状态:横磁热处理,低 Br,有确定的恒导特性,适用于小功率单极性脉冲变压器,单端开关电源变压器,滤波电感,电抗器;常规热处理,低 Pc,极低的激磁电流;适用于 4、中频变压器;纵磁热处理,高 Br,适用于配电变压器,中频变压器,双端开关电源变压器,大功率双极性脉冲变压器,饱和电抗器及脉冲压缩器.
