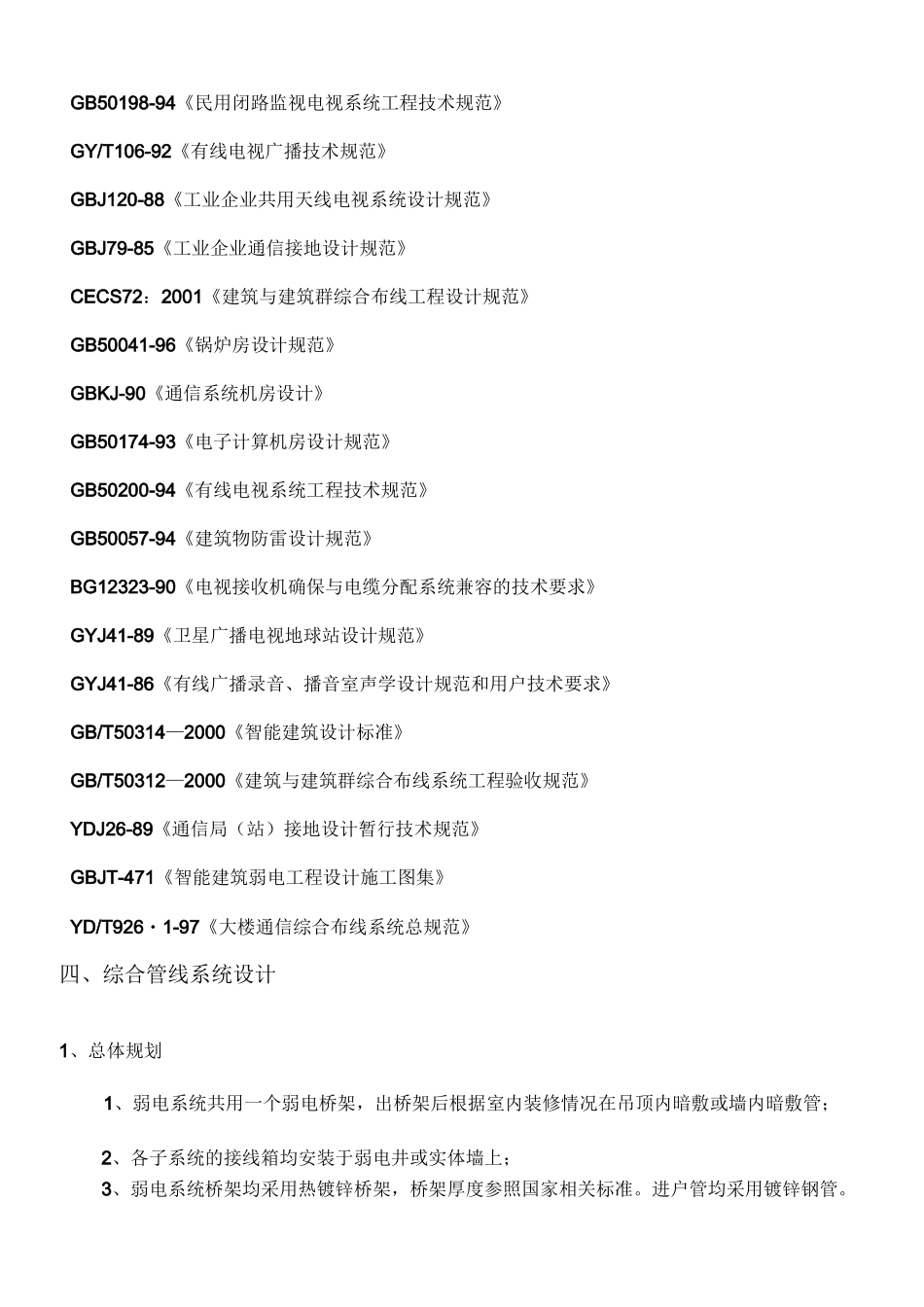

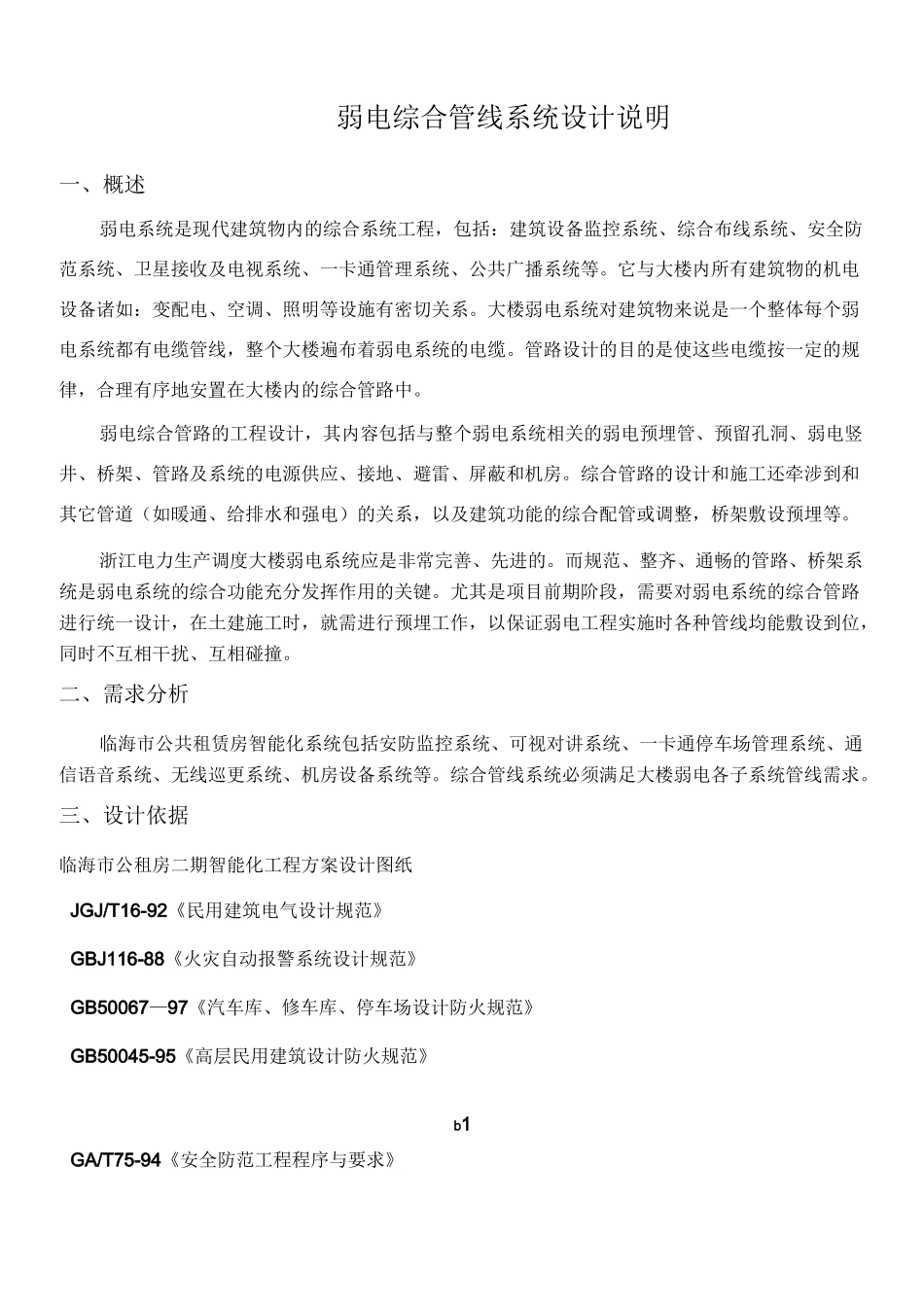

弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。大楼弱电系统对建筑物来说是一个整体每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。浙江电力生产调度大楼弱电系统应是非常完善、先进的。而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。综合管线系统必须满足大楼弱电各子系统管线需求。三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067—97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》b1GA/T75-94《安全防范工程程序与要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72：2001《建筑与建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保与电缆分配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314—2000《智能建筑设计标准》GB/T50312—2000《建筑与建筑群综合布线系统工程验收规范》YDJ26-89《通...
