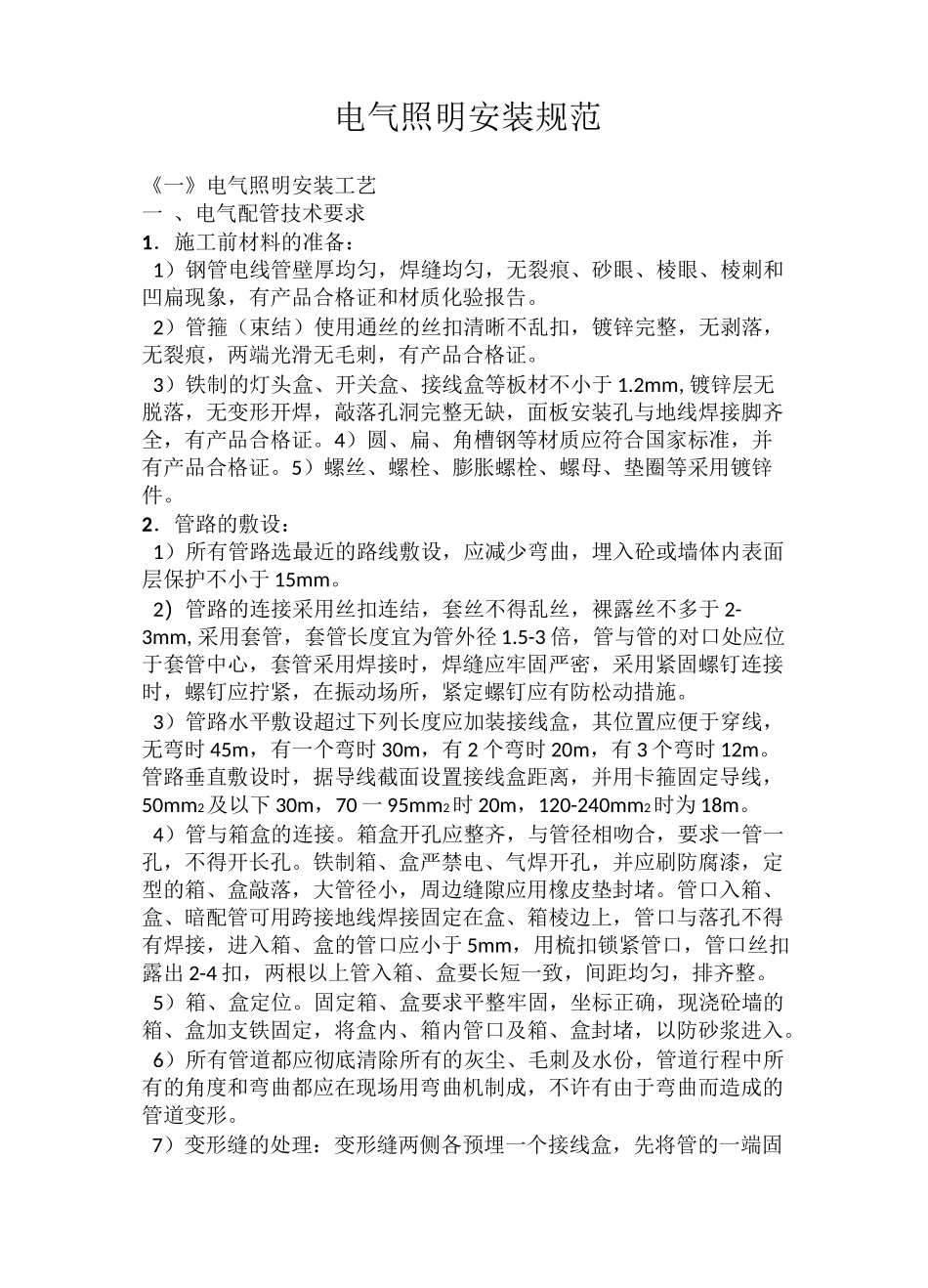

电气照明安装规范《一》电气照明安装工艺一 、电气配管技术要求1．施工前材料的准备：1）钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。2）管箍（束结）使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。3）铁制的灯头盒、开关盒、接线盒等板材不小于 1.2mm,镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接脚齐全，有产品合格证。4）圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。5）螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。2．管路的敷设：1）所有管路选最近的路线敷设，应减少弯曲，埋入砼或墙体内表面层保护不小于 15mm。2）管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于 2-3mm,采用套管，套管长度宜为管外径 1.5-3 倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧定螺钉应有防松动措施。3）管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯时 45m，有一个弯时 30m，有 2 个弯时 20m，有 3 个弯时 12m。管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50mm2及以下 30m，70 一 95mm2时 20m，120-240mm2时为 18m。4）管与箱盒的连接。箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于 5mm，用梳扣锁紧管口，管口丝扣露出 2-4 扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。5）箱、盒定位。固定箱、盒要求平整牢固，坐标正确，现浇砼墙的箱、盒加支铁固定，将盒内、箱内管口及箱、盒封堵，以防砂浆进入。6）所有管道都应彻底清除所有的灰尘、毛刺及水份，管道行程中所有的角度和弯曲都应在现场用弯曲机制成，不许有由于弯曲而造成的管道变形。7）变形缝的处理：变形缝两侧各预埋一个接线盒，先将管的一端固定在接线盒上，另一端将盒的底部垂直方向开长孔，其孔径的宽度尺寸不小于被接入管直径的 2 倍，两侧连接好补偿跨接地线。3．应注意的质量问题：1）煨弯处出现凹扁过大或弯曲半径不够倍数的现象，故使用手扳煨管时，移动要适度，用力不要过猛，使用油...
