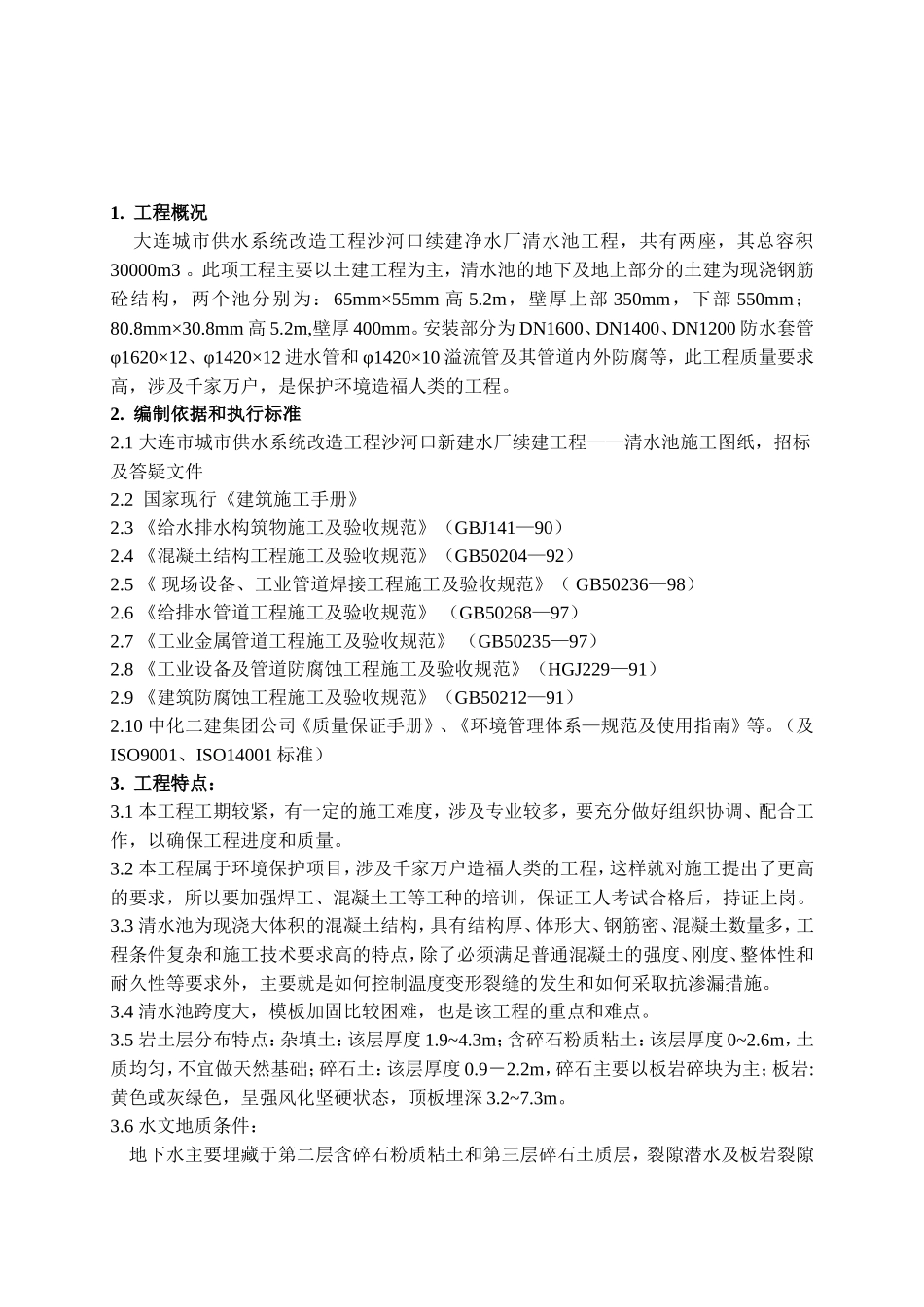

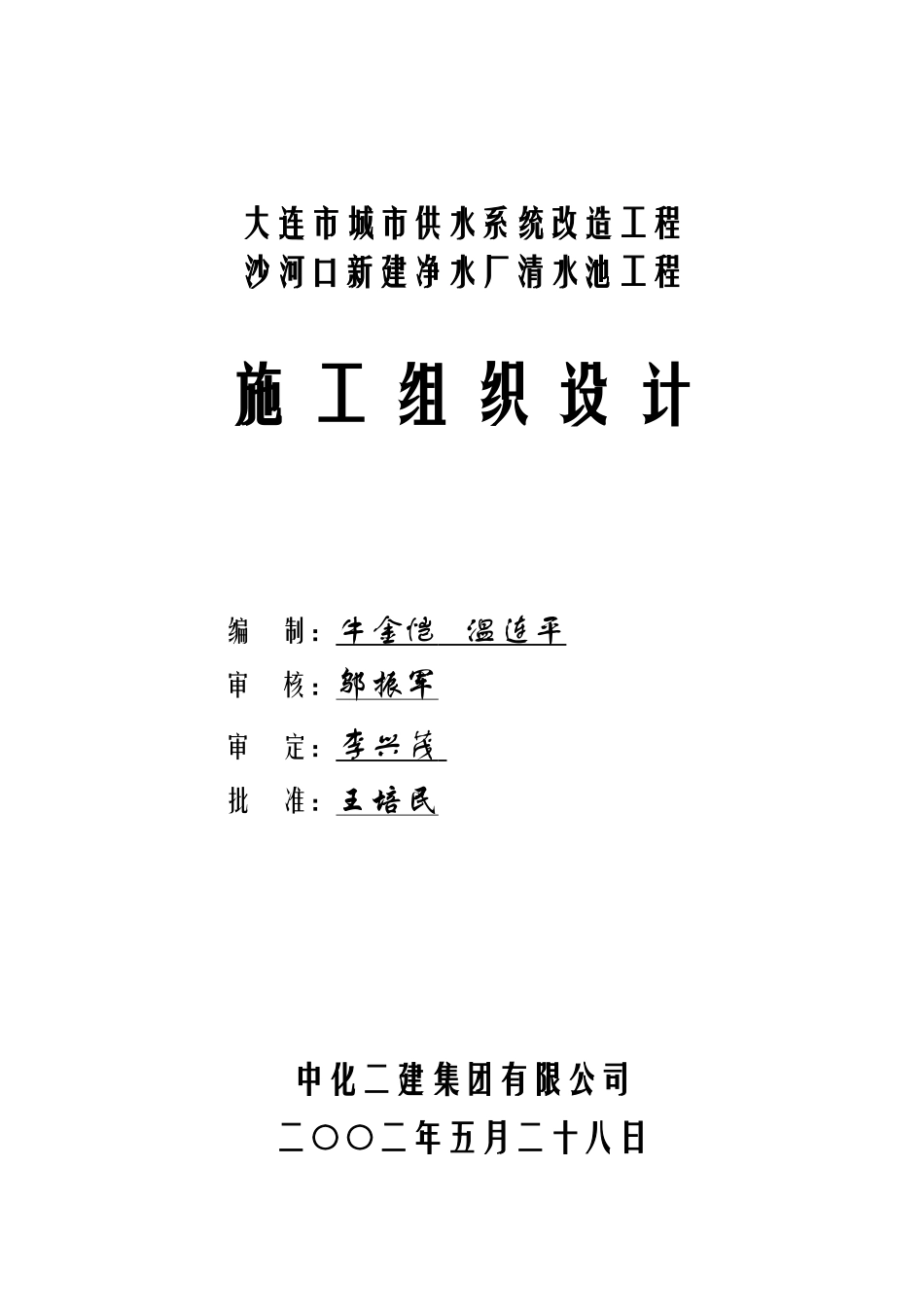

大连市城市供水系统改造工程沙河口新建净水厂清水池工程施工组织设计编制：牛金恺温连平审核：邬振军审定：李兴茂批准：王培民中化二建集团有限公司二○○二年五月二十八日目录1、工程概况2、编制依据和执行标准3、工程特点4、施工部署5、主要施工方法6、质量保证措施7、安全保证措施8、保证工期技术措施9、环境影响因素及控制10、文明施工措施11、施工用水、电计划12、附图附表1.工程概况大连城市供水系统改造工程沙河口续建净水厂清水池工程，共有两座，其总容积30000m3。此项工程主要以土建工程为主，清水池的地下及地上部分的土建为现浇钢筋砼结构，两个池分别为：65mm×55mm高5.2m，壁厚上部350mm，下部550mm；80.8mm×30.8mm高5.2m,壁厚400mm。安装部分为DN1600、DN1400、DN1200防水套管φ1620×12、φ1420×12进水管和φ1420×10溢流管及其管道内外防腐等，此工程质量要求高，涉及千家万户，是保护环境造福人类的工程。2.编制依据和执行标准2.1大连市城市供水系统改造工程沙河口新建水厂续建工程——清水池施工图纸，招标及答疑文件2.2国家现行《建筑施工手册》2.3《给水排水构筑物施工及验收规范》（GBJ141—90）2.4《混凝土结构工程施工及验收规范》（GB50204—92）2.5《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98）2.6《给排水管道工程施工及验收规范》（GB50268—97）2.7《工业金属管道工程施工及验收规范》（GB50235—97）2.8《工业设备及管道防腐蚀工程施工及验收规范》（HGJ229—91）2.9《建筑防腐蚀工程施工及验收规范》（GB50212—91）2.10中化二建集团公司《质量保证手册》、《环境管理体系—规范及使用指南》等。（及ISO9001、ISO14001标准）3.工程特点：3.1本工程工期较紧，有一定的施工难度，涉及专业较多，要充分做好组织协调、配合工作，以确保工程进度和质量。3.2本工程属于环境保护项目，涉及千家万户造福人类的工程，这样就对施工提出了更高的要求，所以要加强焊工、混凝土工等工种的培训，保证工人考试合格后，持证上岗。3.3清水池为现浇大体积的混凝土结构，具有结构厚、体形大、钢筋密、混凝土数量多，工程条件复杂和施工技术要求高的特点，除了必须满足普通混凝土的强度、刚度、整体性和耐久性等要求外，主要就是如何控制温度变形裂缝的发生和如何采取抗渗漏措施。3.4清水池跨度大，模板加固比较困难，也是该工程的重点和难点。3.5岩土层分布特点：杂填土：该层厚度1.9~4.3m；含碎石粉质粘土：该层厚度0~2.6m，土质均匀，不宜做天然基础；碎石土：该层厚度0.9－2.2m，碎石主要以板岩碎块为主；板岩:黄色或灰绿色，呈强风化坚硬状态，顶板埋深3.2~7.3m。3.6水文地质条件：地下水主要埋藏于第二层含碎石粉质粘土和第三层碎石土质层，裂隙潜水及板岩裂隙水，初见水位为-3.05~-4.10m。3.7配重砼下的地基处理特别重要，开挖后要特别注意局部软弱层和旧水池拆除后对地基的影响。在施工期间，应重视排水措施，始终使排水设备处于完好的状态。4.施工部署4.1总目标：总施工工期：计115天；质量要求：创省优4.1.1本工程采用项目法施工，实行项目经理负责制，建立以工程进度、质量、安全、成本管理为目标的管理层，使各专业技术组织严密，劳务层配合默契；成立以总工程师为首，配以技术人员、质量检查人员、安全检查人员等项目负责人的领导机构，来保证施工的有效运转。(见工程质量保证体系图)。4.1.2项目部管理范围4.1.2.1工程进度计划执行、控制、调整。4.1.2.2工程计划成本、费用的控制。4.1.2.3工程质量计划执行及控制。4.1.2.4现场安全、消防、文明施工管理。4.1.2.5施工预结算的编制。4.1.2.6文件、资料管理、发放、回收。4.1.2.7直接与业主、监理、设计联系，协调各专业施工队之间的关系。4.1.3项目部施工组织管理机构（附后）4.2施工程序：4.2.1安排原则4.2.1.1满足建设单位施工总进度和质量的总体要求。4.2.1.2合理组织施工，统筹安排，编制科学合理的施工网络。4.2.1.3施工程序坚持先地下后地上，先主体后装饰，先关键部位后一般部位，把主体工程、辅助工程相互衔接好，确保优质、安全、快速施工。4.2.2为合理组织施工，拟将全部工程施...
