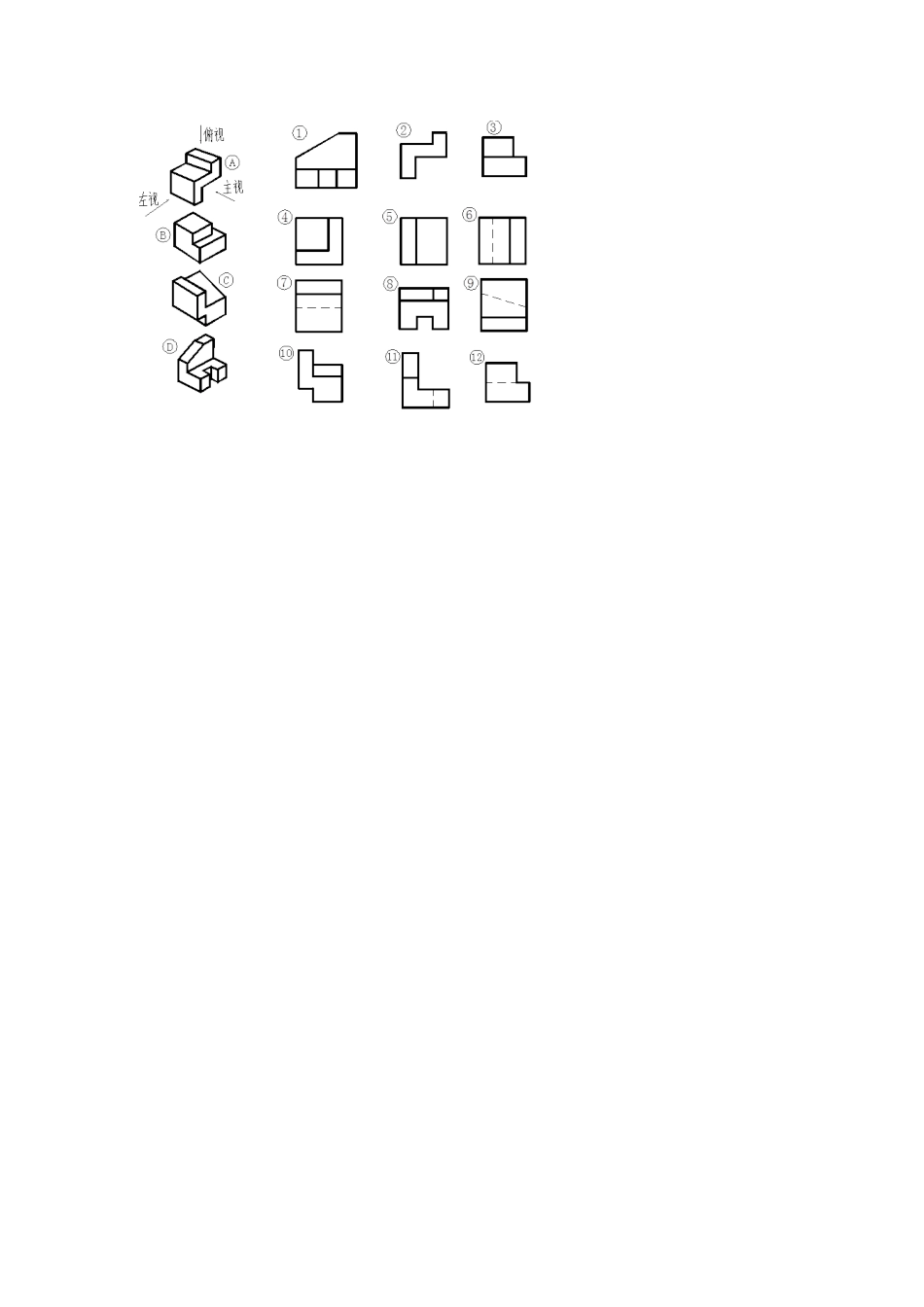

机械识图基础知识考试试题姓名：得分：一、填空题（共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。52、图纸中图框格式的标题栏一般位于图纸的右下角。13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。54、由立体图找出对应的三视图。65、对照立体图，将对应的左视图和俯视图图号填入表中。8512463A、∠1：4B、1：4C、∠1:2D、1：27、右图中的直线AB是（B）。A、侧平线B、正平线C、水平线8、下列法兰图片中属于带劲平焊法兰的是（C）。A、B、C、D、9、下列哪项不是阀门的作用（C）。A、接通和截断介质B、调节介质的流量C、调节介质的粘度D、调节管道压力10、（D）是只能承受径向载荷的轴承。A、深沟球轴承；B、调心球轴承；C、角接触球轴承；D、圆柱滚子轴承三、判断题（共12分每题1分）1、斜度、锥度符号的方向应与斜度、锥度的方向一致。（√）2、在三面投影体系中正立投影面，简称正(平)面，用字母W表示；水平投影面，简称水平面，用字母V表示；侧平投影面，简称侧(平)面，用字母H表示。（×）3、圆柱体的三视图是由一个圆和两个矩形来表述。（√）4、棱柱体的三视图是由一个正多边形和两个矩形来表述。（√）5、斜视图仅用于表达机件倾斜部分的实形，其它部分在斜视图中不反映实形，故不必画出，其断裂边界线以波浪线表示。（√）6、半剖视图的标注方法与全剖视图相同。（√）7、为满足生产的需要，零件图的一组视图一般采用相同的视图及表达方法。（×）8、选择主视图的投射方向要能清楚地表达主要形体的形状特征。（√）9、选择视图的时候，必须从多种方案中进行择优选用。（√）10、三视图的建立包括正立投影面、反立投影面和水平投影面组成。（×）11、三视图中，主视图反应物体的宽度和高度。（×）12、作图时，看得见的线画实现，看不见的线画虚线。（√）四、简答（共20分，每题7分）1、三视图包括哪些？各反应哪些基本参数？它们之间有什么关系？答：①主视图反映：长度和高度②俯视图反映：长度和宽度③左视图反映：宽度和高度它们之间的关系是：主视俯视长相等且对正、主视左视高相等且平齐俯视左视宽相等且对应。长对正、高平齐、宽相等。2、写出识读零件图的一般方法和步骤。答：（1）首先看标题栏，概括了解零件；（2）分析研究视图，想象结构形状；（3）分析所有尺寸，弄清尺寸要求；（4）分析技术要求，综合看懂全图。3、一张完整的零部件图应包括哪些内容？答：（1）、图形用一组图形来表达零件的结构形状，可以采用视图、剖视图、断面图、局部放大图和简化画法等。（2）尺寸正确、完整、清晰、合理地标注出零件各形体大小及相对位置的全部尺寸。（3）技术要求
