基于VXI接口的通用遥测前端虚拟仪器设计

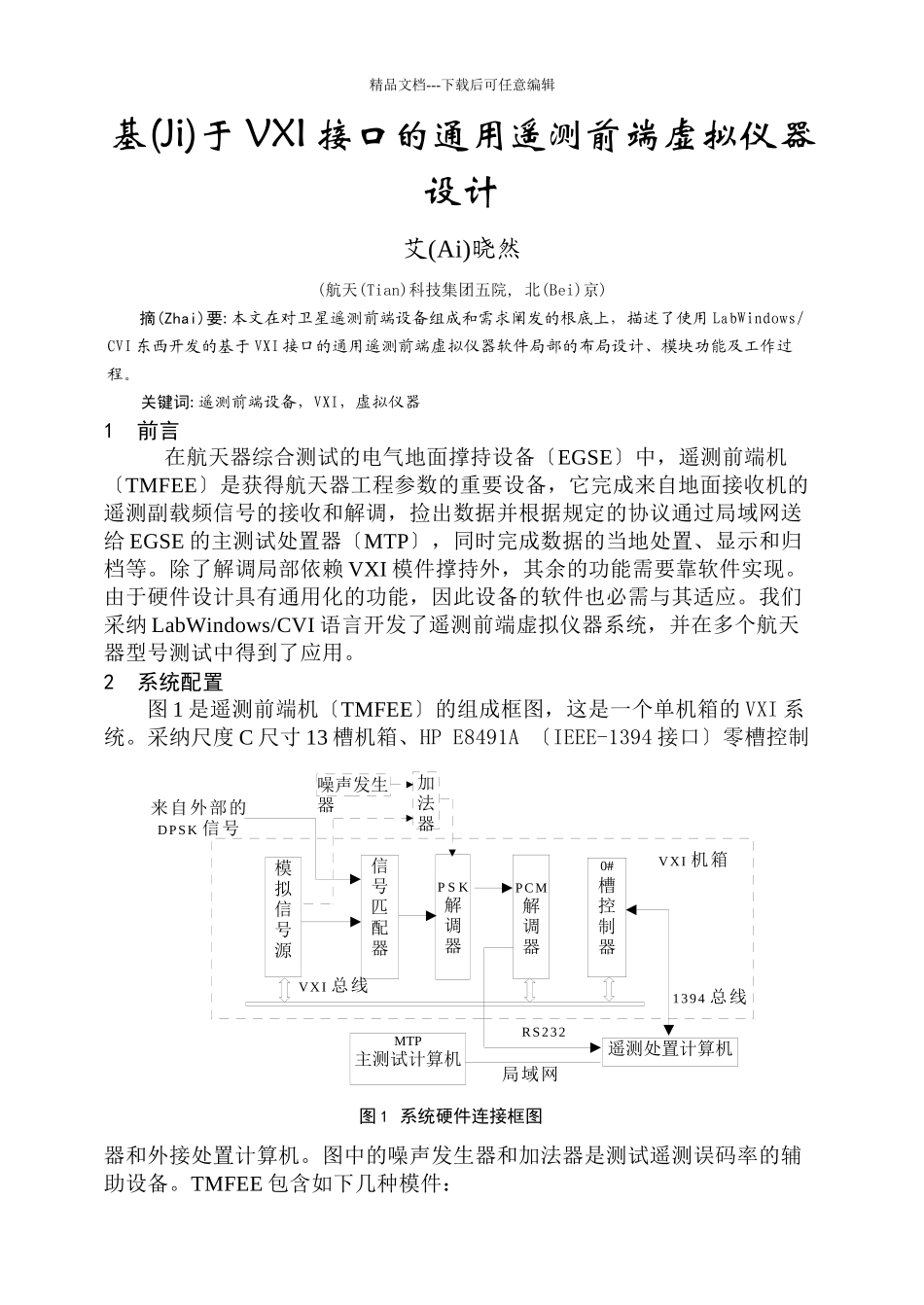

基于VXI接口的通用遥测前端虚拟仪器设计_第1页
1/6

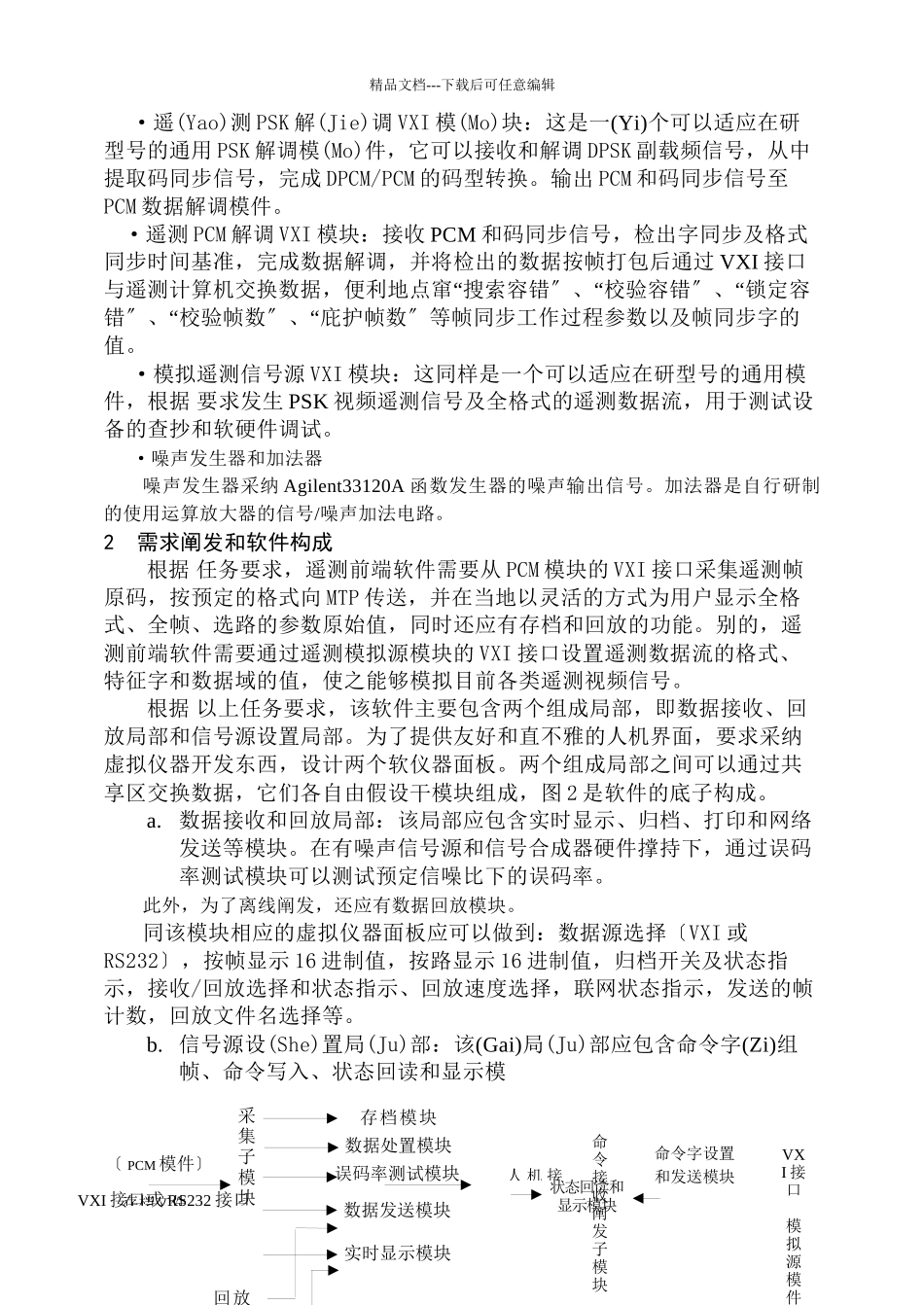

基于VXI接口的通用遥测前端虚拟仪器设计_第2页
2/6

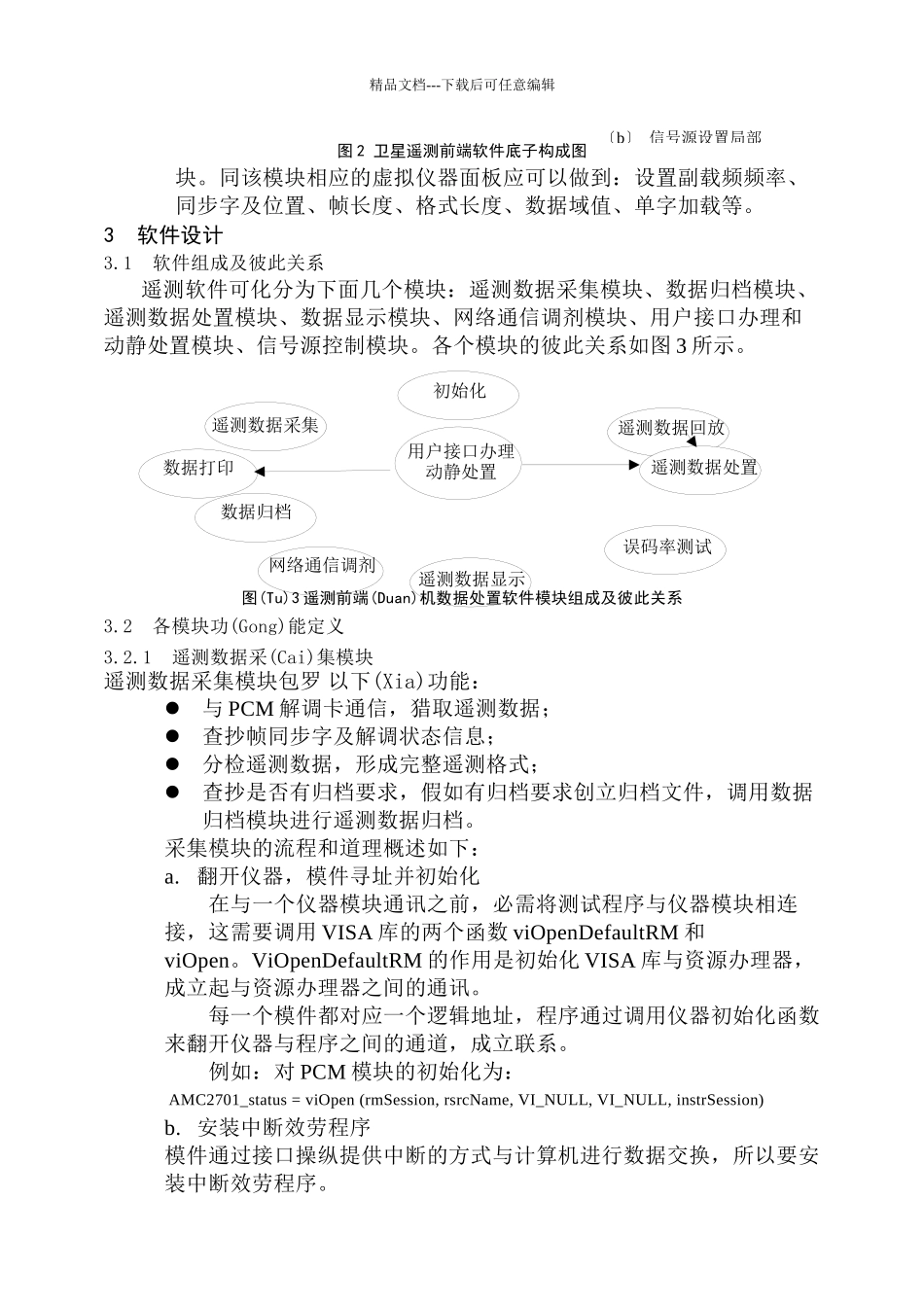

基于VXI接口的通用遥测前端虚拟仪器设计_第3页
3/6
模拟信号源 PCM解调器信号匹配器P S K解调器MTP主测试计算机0#槽控制器遥测处置计算机图 1 系统硬件连接框图1394 总线来自外部的DPSK 信号VXI 总线VXI 机箱局域网RS232噪声发生器加法器精品文档---下载后可任意编辑基(Ji)于 VXI 接口的通用遥测前端虚拟仪器设计艾(Ai)晓然(航天(Tian)科技集团五院, 北(Bei)京)摘(Zhai)要:本文在对卫星遥测前端设备组成和需求阐发的根底上,描述了使用 LabWindows/CVI 东西开发的基于 VXI 接口的通用遥测前端虚拟仪器软件局部的布局设计、模块功能及工作过程。关键词:遥测前端设备,VXI,虚拟仪器1 前言在航天器综合测试的电气地面撑持设备〔EGSE〕中,遥测前端机〔TMFEE〕是获得航天器工程参数的重要设备,它完成来自地面接收机的遥测副载频信号的接收和解调,捡出数据并根据规定的协议通过局域网送给 EGSE 的主测试处置器〔MTP〕,同时完成数据的当地处置、显示和归档等。除了解调局部依赖 VXI 模件撑持外,其余的功能需要靠软件实现。由于硬件设计具有通用化的功能,因此设备的软件也必需与其适应。我们采纳 LabWindows/CVI 语言开发了遥测前端虚拟仪器系统,并在多个航天器型号测试中得到了应用。2 系统配置图 1 是遥测前端机〔TMFEE〕的组成框图,这是一个单机箱的 VXI 系统。采纳尺度 C 尺寸 13 槽机箱、HP E8491A 〔IEEE-1394 接口〕零槽控制器和外接处置计算机。图中的噪声发生器和加法器是测试遥测误码率的辅助设备。TMFEE 包含如下几种模件:采集子模块数据发送模块回放模块VXI 接口或 RS232 接口误码率测试模块实时显示模块〔 PCM 模件〕存档模块数据处置模块精品文档---下载后可任意编辑·遥(Yao)测 PSK 解(Jie)调 VXI 模(Mo)块:这是一(Yi)个可以适应在研型号的通用 PSK 解调模(Mo)件,它可以接收和解调 DPSK 副载频信号,从中提取码同步信号,完成 DPCM/PCM 的码型转换。输出 PCM 和码同步信号至PCM 数据解调模件。·遥测 PCM 解调 VXI 模块:接收 PCM 和码同步信号,检出字同步及格式同步时间基准,完成数据解调,并将检出的数据按帧打包后通过 VXI 接口“““与遥测计算机交换数据,便利地点窜 搜索容错〞、 校验容错〞、 锁定容““错〞、 校验帧数〞、 庇护帧数〞等帧同步工作过程参数以及帧同步字的值。·模拟遥测信号源 VXI 模块:这同样是一个可以适应在研型号的通用模 件,根据 要求发生 PSK 视频遥测信号及全格式...
