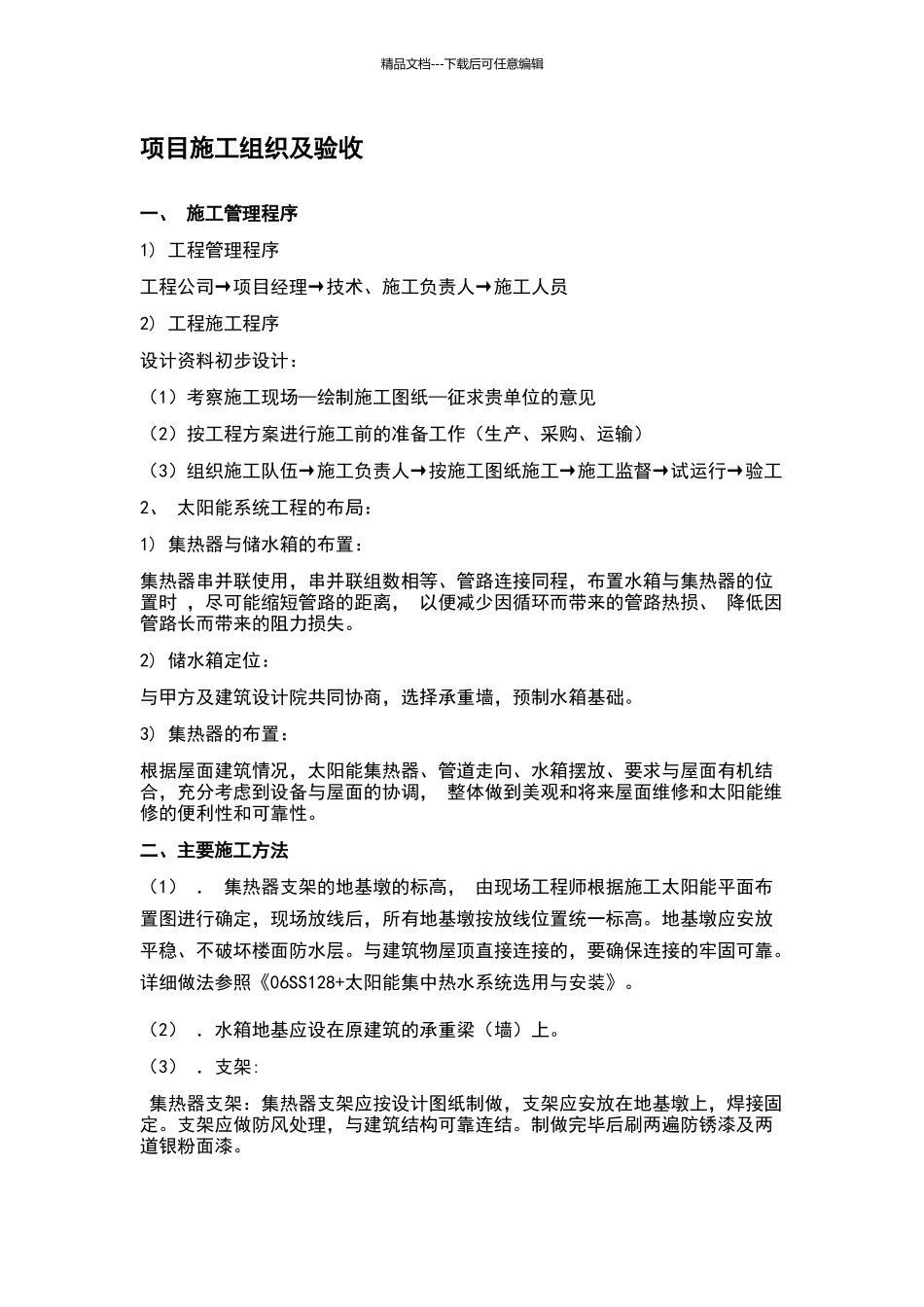

精品文档---下载后可任意编辑项目施工组织及验收一、 施工管理程序1) 工程管理程序工程公司→项目经理→技术、施工负责人→施工人员2) 工程施工程序设计资料初步设计：（1）考察施工现场—绘制施工图纸—征求贵单位的意见（2）按工程方案进行施工前的准备工作（生产、采购、运输）（3）组织施工队伍→施工负责人→按施工图纸施工→施工监督→试运行→验工2、 太阳能系统工程的布局：1) 集热器与储水箱的布置：集热器串并联使用，串并联组数相等、管路连接同程，布置水箱与集热器的位置时 ，尽可能缩短管路的距离， 以便减少因循环而带来的管路热损、 降低因管路长而带来的阻力损失
2) 储水箱定位：与甲方及建筑设计院共同协商，选择承重墙，预制水箱基础
3) 集热器的布置：根据屋面建筑情况，太阳能集热器、管道走向、水箱摆放、要求与屋面有机结合，充分考虑到设备与屋面的协调， 整体做到美观和将来屋面维修和太阳能维修的便利性和可靠性
二、主要施工方法（1） ． 集热器支架的地基墩的标高， 由现场工程师根据施工太阳能平面布置图进行确定，现场放线后，所有地基墩按放线位置统一标高
地基墩应安放平稳、不破坏楼面防水层
与建筑物屋顶直接连接的，要确保连接的牢固可靠
详细做法参照《06SS128+太阳能集中热水系统选用与安装》
（2） ．水箱地基应设在原建筑的承重梁（墙）上
（3） ．支架: 集热器支架：集热器支架应按设计图纸制做，支架应安放在地基墩上，焊接固定
支架应做防风处理，与建筑结构可靠连结
制做完毕后刷两遍防锈漆及两道银粉面漆
精品文档---下载后可任意编辑 储水箱支架：储水箱支架应按设计图纸制作，制做完毕后刷两遍防锈漆及两道银粉面漆
集热器和储水箱支架应与建筑物楼面上的避雷线采纳直径不小于 10 毫米的钢筋焊接，平行焊接的焊缝长度不小于 10 厘米
整座集热器支架的任何一点距离最近的避雷连接点的导电路线
