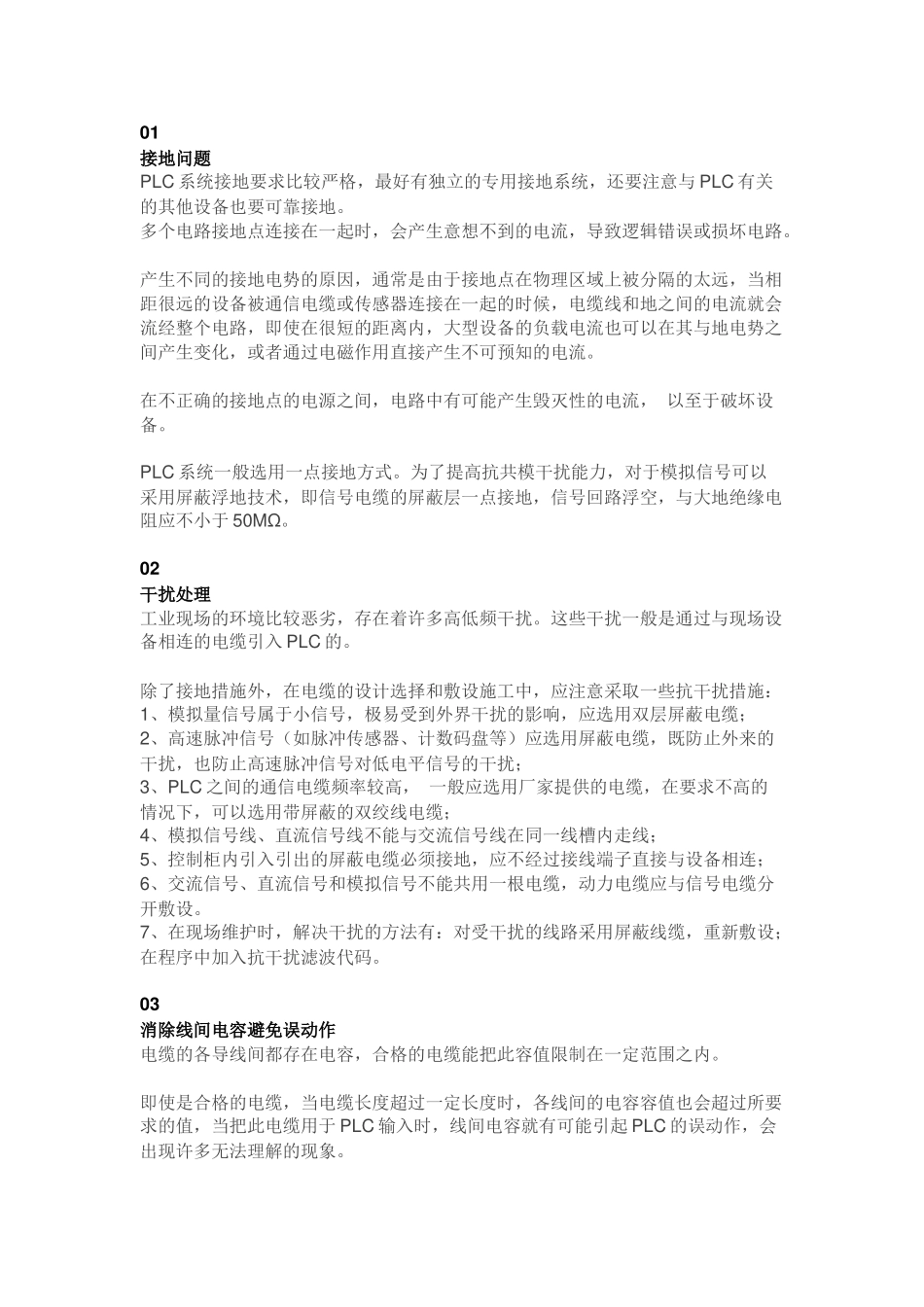

01接地问题PLC 系统接地要求比较严格，最好有独立的专用接地系统，还要注意与 PLC 有关的其他设备也要可靠接地。多个电路接地点连接在一起时，会产生意想不到的电流，导致逻辑错误或损坏电路。产生不同的接地电势的原因，通常是由于接地点在物理区域上被分隔的太远，当相距很远的设备被通信电缆或传感器连接在一起的时候，电缆线和地之间的电流就会流经整个电路，即使在很短的距离内，大型设备的负载电流也可以在其与地电势之间产生变化，或者通过电磁作用直接产生不可预知的电流。在不正确的接地点的电源之间，电路中有可能产生毁灭性的电流， 以至于破坏设备。PLC 系统一般选用一点接地方式。为了提高抗共模干扰能力，对于模拟信号可以采用屏蔽浮地技术，即信号电缆的屏蔽层一点接地，信号回路浮空，与大地绝缘电阻应不小于 50MΩ。02干扰处理工业现场的环境比较恶劣，存在着许多高低频干扰。这些干扰一般是通过与现场设备相连的电缆引入 PLC 的。除了接地措施外，在电缆的设计选择和敷设施工中，应注意采取一些抗干扰措施：1、模拟量信号属于小信号，极易受到外界干扰的影响，应选用双层屏蔽电缆；2、高速脉冲信号（如脉冲传感器、计数码盘等）应选用屏蔽电缆，既防止外来的干扰，也防止高速脉冲信号对低电平信号的干扰；3、PLC 之间的通信电缆频率较高， 一般应选用厂家提供的电缆，在要求不高的情况下，可以选用带屏蔽的双绞线电缆；4、模拟信号线、直流信号线不能与交流信号线在同一线槽内走线；5、控制柜内引入引出的屏蔽电缆必须接地，应不经过接线端子直接与设备相连；6、交流信号、直流信号和模拟信号不能共用一根电缆，动力电缆应与信号电缆分开敷设。7、在现场维护时，解决干扰的方法有：对受干扰的线路采用屏蔽线缆，重新敷设；在程序中加入抗干扰滤波代码。03消除线间电容避免误动作电缆的各导线间都存在电容，合格的电缆能把此容值限制在一定范围之内。即使是合格的电缆，当电缆长度超过一定长度时，各线间的电容容值也会超过所要求的值，当把此电缆用于 PLC 输入时，线间电容就有可能引起 PLC 的误动作，会出现许多无法理解的现象。这些现象主要表现为：明接线正确，但 PLC 却没有输入；PLC 应该有的输入没有，而不应该有的却有，即 PLC 输入互相干扰。为解决这一问题，应当做到：1、使用电缆芯绞合在一起的电缆；2、尽量缩短使用电缆的长度；3、把互相干扰的输入分开使用电缆；4、使用屏蔽电缆。04输出模块的...
