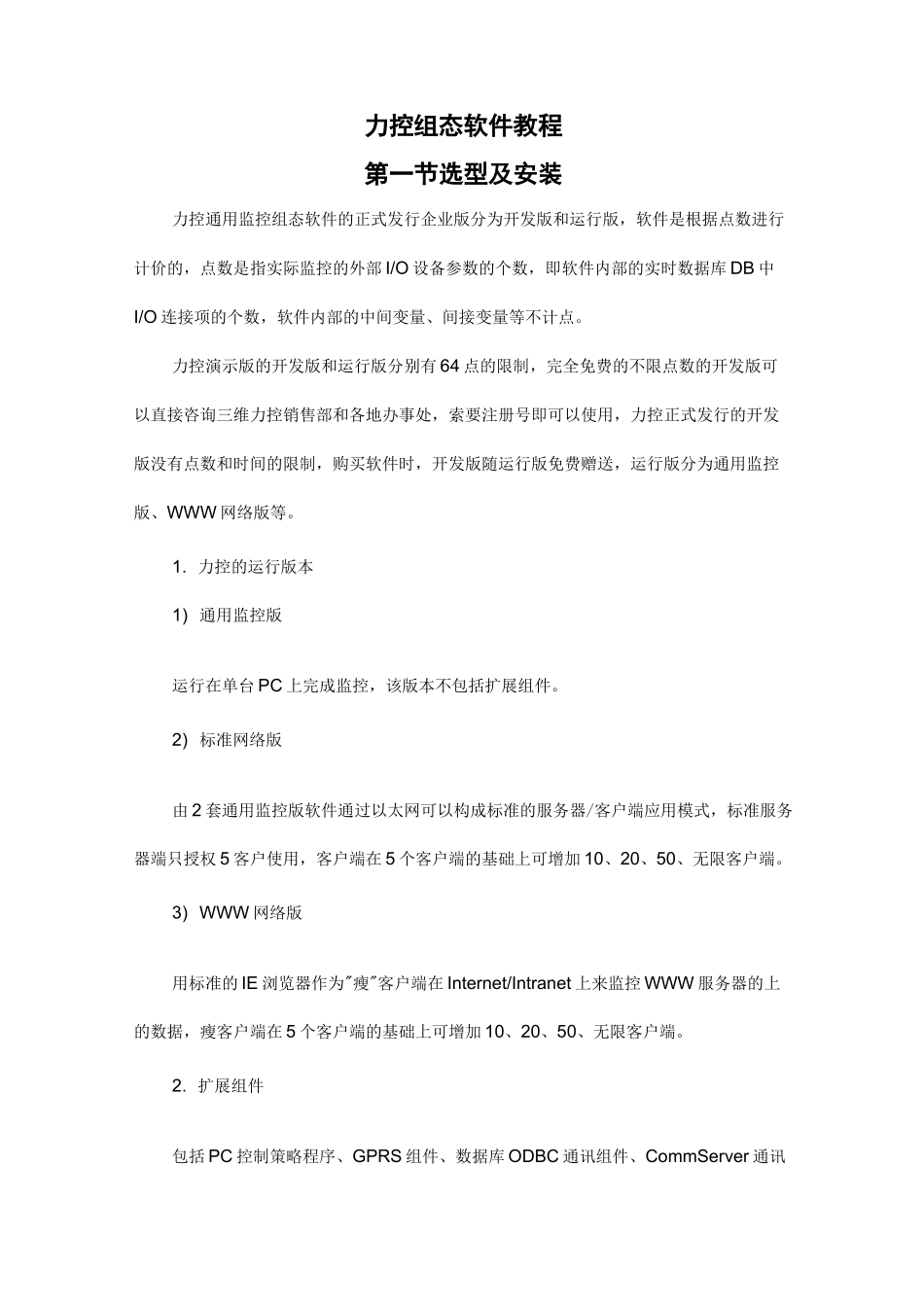

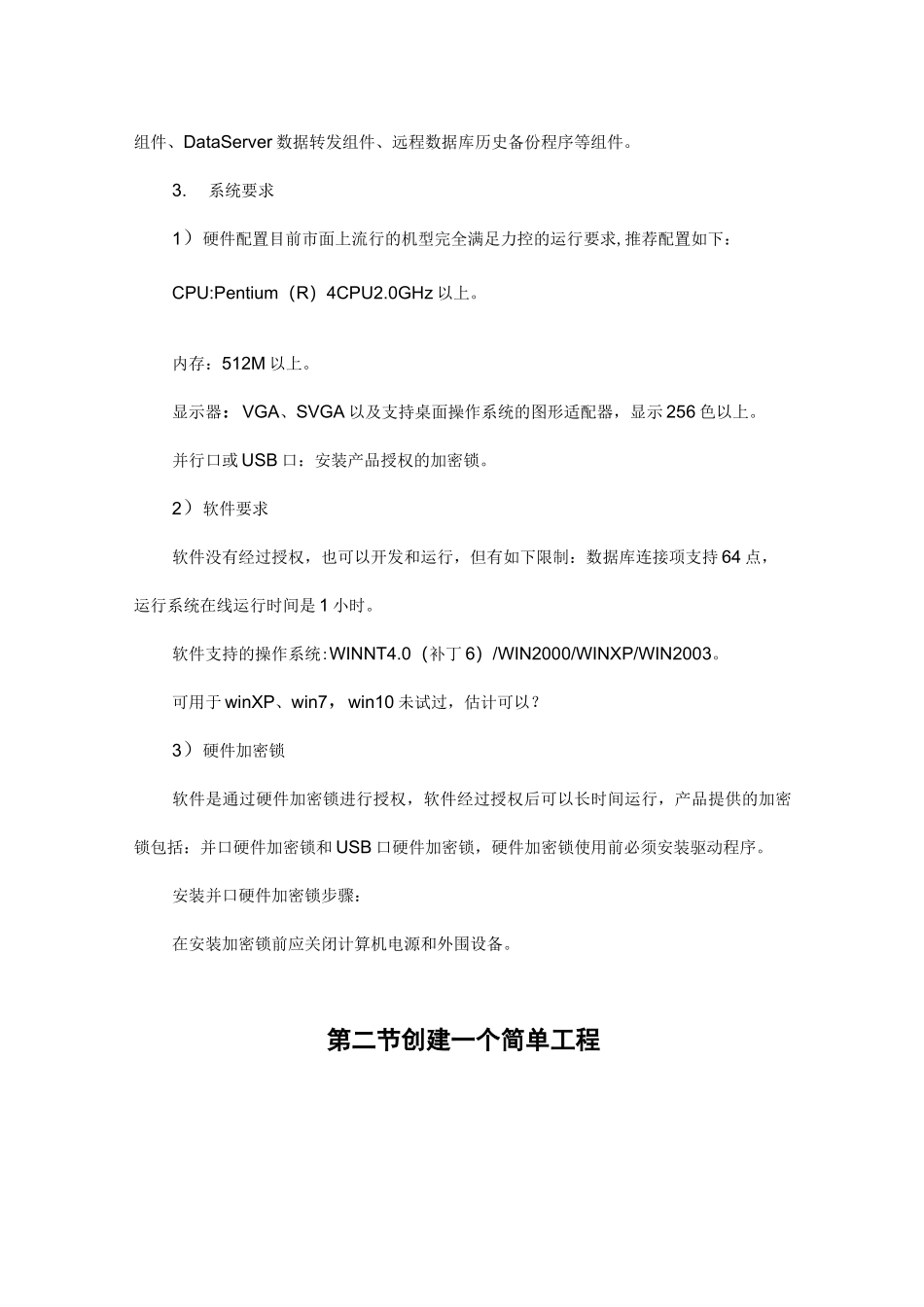

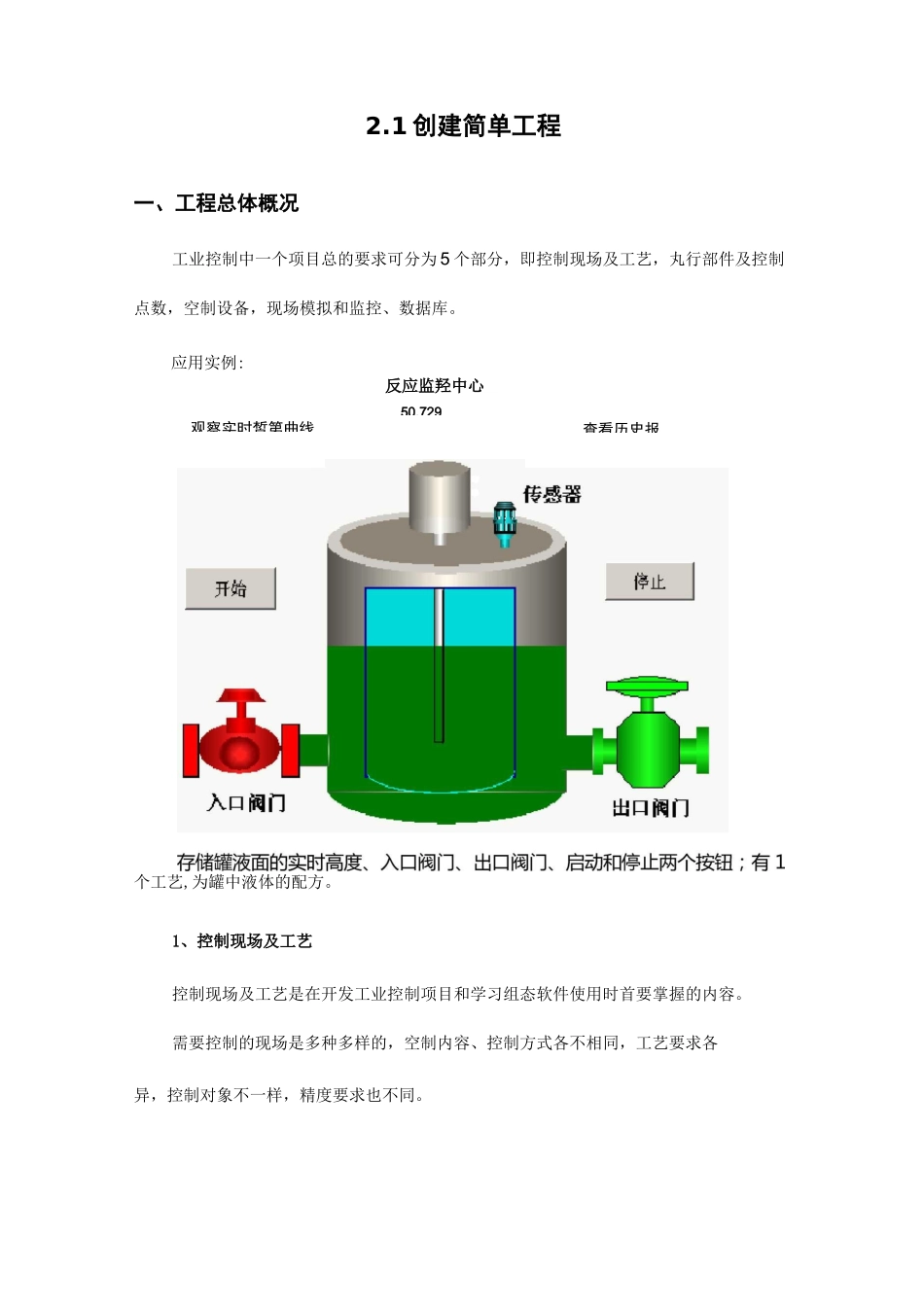

力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版,软件是根据点数进行计价的,点数是指实际监控的外部 I/O 设备参数的个数,即软件内部的实时数据库 DB 中I/O 连接项的个数,软件内部的中间变量、间接变量等不计点。力控演示版的开发版和运行版分别有 64 点的限制,完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处,索要注册号即可以使用,力控正式发行的开发版没有点数和时间的限制,购买软件时,开发版随运行版免费赠送,运行版分为通用监控版、WWW 网络版等。1. 力控的运行版本1) 通用监控版运行在单台 PC 上完成监控,该版本不包括扩展组件。2) 标准网络版由 2 套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式,标准服务器端只授权 5 客户使用,客户端在 5 个客户端的基础上可增加 10、20、50、无限客户端。3) WWW 网络版用标准的 IE 浏览器作为"瘦"客户端在 Internet/Intranet 上来监控 WWW 服务器的上的数据,瘦客户端在 5 个客户端的基础上可增加 10、20、50、无限客户端。2. 扩展组件包括 PC 控制策略程序、GPRS 组件、数据库 ODBC 通讯组件、CommServer 通讯组件、DataServer 数据转发组件、远程数据库历史备份程序等组件。3.系统要求1)硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下:CPU:Pentium(R)4CPU2.0GHz 以上。内存:512M 以上。显示器:VGA、SVGA 以及支持桌面操作系统的图形适配器,显示 256 色以上。并行口或 USB 口:安装产品授权的加密锁。2)软件要求软件没有经过授权,也可以开发和运行,但有如下限制:数据库连接项支持 64 点,运行系统在线运行时间是 1 小时。软件支持的操作系统:WINNT4.0(补丁 6)/WIN2000/WINXP/WIN2003。可用于 winXP、win7,win10 未试过,估计可以?3)硬件加密锁软件是通过硬件加密锁进行授权,软件经过授权后可以长时间运行,产品提供的加密锁包括:并口硬件加密锁和 USB 口硬件加密锁,硬件加密锁使用前必须安装驱动程序。安装并口硬件加密锁步骤:在安装加密锁前应关闭计算机电源和外围设备。第二节创建一个简单工程2.1 创建简单工程一、工程总体概况工业控制中一个项目总的要求可分为 5 个部分,即控制现场及工艺,丸行部件及控制点数,空制设备,现场模拟和监控、数据库。应用实例:个工艺,为罐中液体的配方。1、控制现场及...
