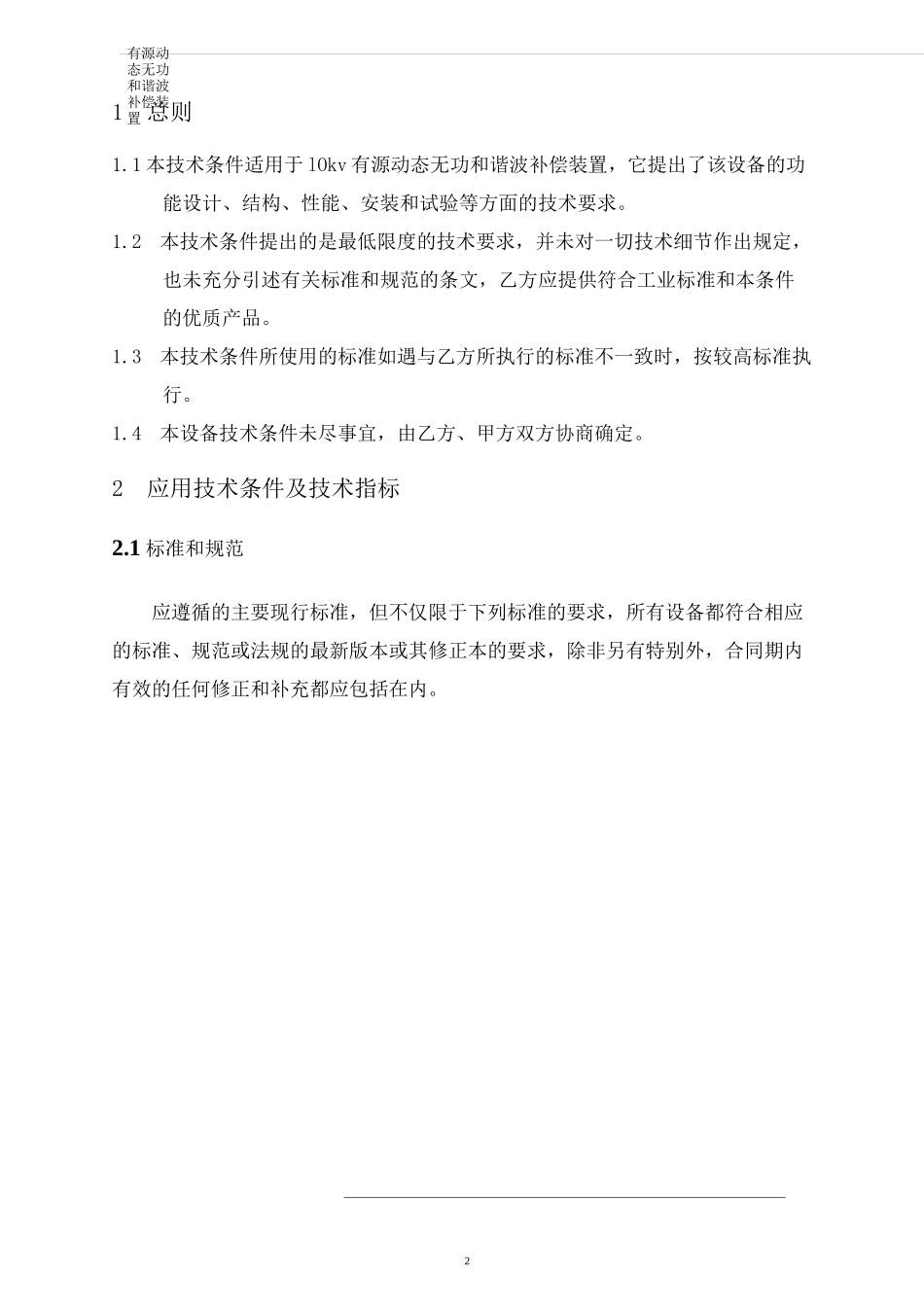

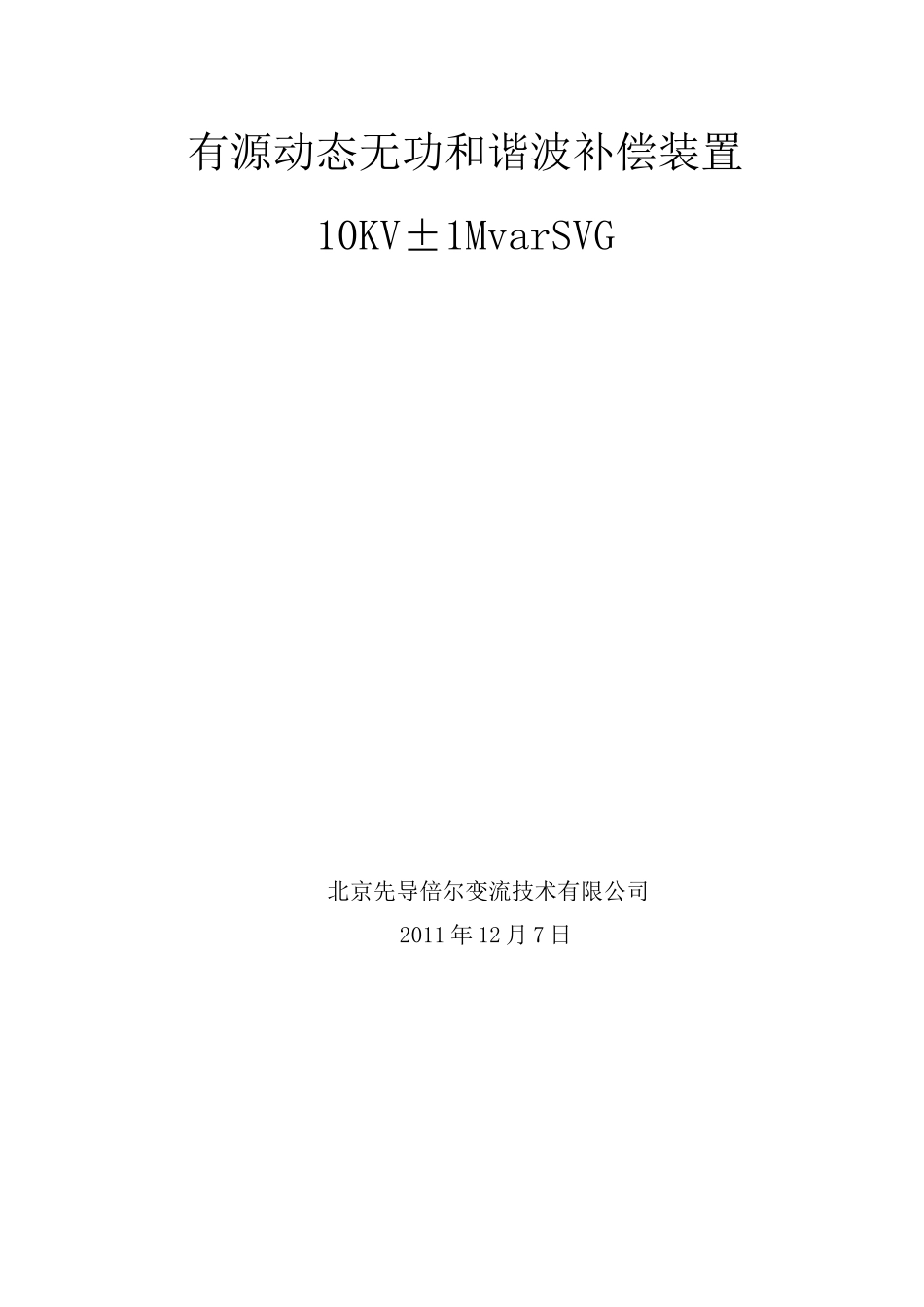

有源动态无功和谐波补偿装置10KV±1MvarSVG北京先导倍尔变流技术有限公司2011 年 12 月 7 日有源动态无功和谐波补偿装置III目录有源动态无功和谐波补偿装置21总则1.1 本技术条件适用于 lOkv 有源动态无功和谐波补偿装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合工业标准和本条件的优质产品。1.3本技术条件所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。1.4本设备技术条件未尽事宜，由乙方、甲方双方协商确定。2应用技术条件及技术指标2.1 标准和规范应遵循的主要现行标准，但不仅限于下列标准的要求，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别外，合同期内有效的任何修正和补充都应包括在内。有源动态无功和谐波补偿装置3验方法总则GB/T5169.111997电工电子产品着火危险试验试验方法灼热丝试验和导则GB/T7251.12005低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验设备（IEC60439GB/T72612000继电器及装置基本试验方法GB9969.11998工业产品使用说明书总则GB/T145491993电能质量公用电网谐波GB/T155761995低压无功功率静态补偿装置总技术条件GB501711992电气装置安装工程盘、柜及二次回路结线施工及验收规范2.2 环境条件1安装地点户内2周围空气温度最高温度°C40C最低温度 C-30C最大日温差 C25C3海拔高度 m1400m4日相对湿度平均值98%月相对湿度平均值90%5耐受地震能力（水平加速度）0.3g耐受地震能力（垂直加速度）0.1g2.3 工程条件及装置选择（工程情况：略）本工程要求有源动态无功和滤波补偿装置能补偿无功±lMvar。此 10kV±1MvarSVG 动态无功补偿与谐波治理装置的基本配置如下：1）变压器依据本项目的实际情况、补偿容量采取变压器加五电平技术的有源动态无功和谐波补偿装置4SVG,本方案无论从效益上还是经济上均为最佳方案，变压器为10kv/1140v1MVA。2）SVG 支路补偿容量为土 500Kvar*2/1140V，两机并联独立运行，有效抑制电压闪变，快速动态无功补偿，动态响应时间不大于 10ms,稳定电网电压，阻尼电网谐振，防止谐波放大，自身谐波合格,在补偿容量的范围内功率因数达标（滞后、无过补）。2・4 技术指标有源动态无功和谐波补偿装置包括变压器、静止无功发生器（SVG）两部分组成。静止无功发生...
