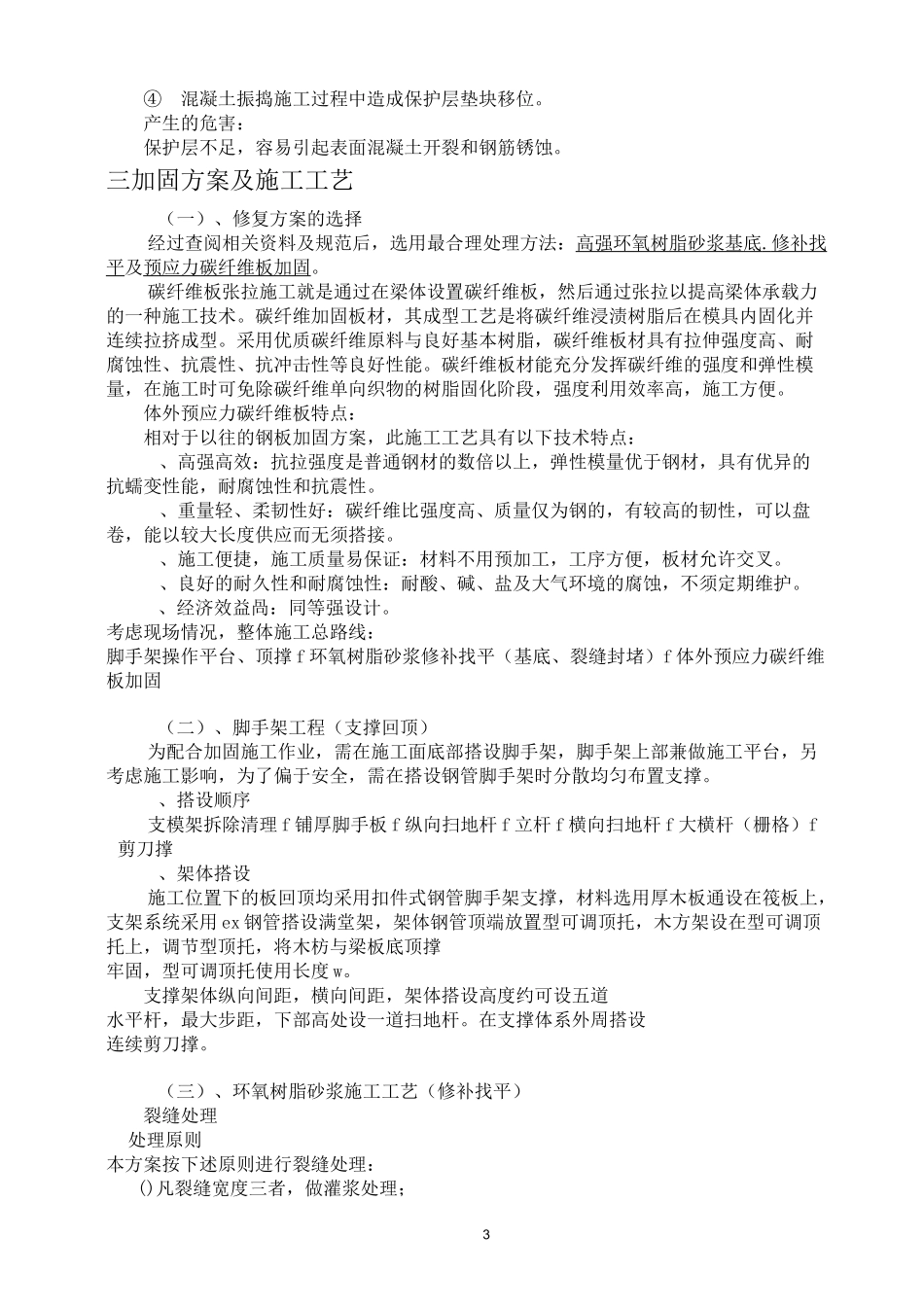

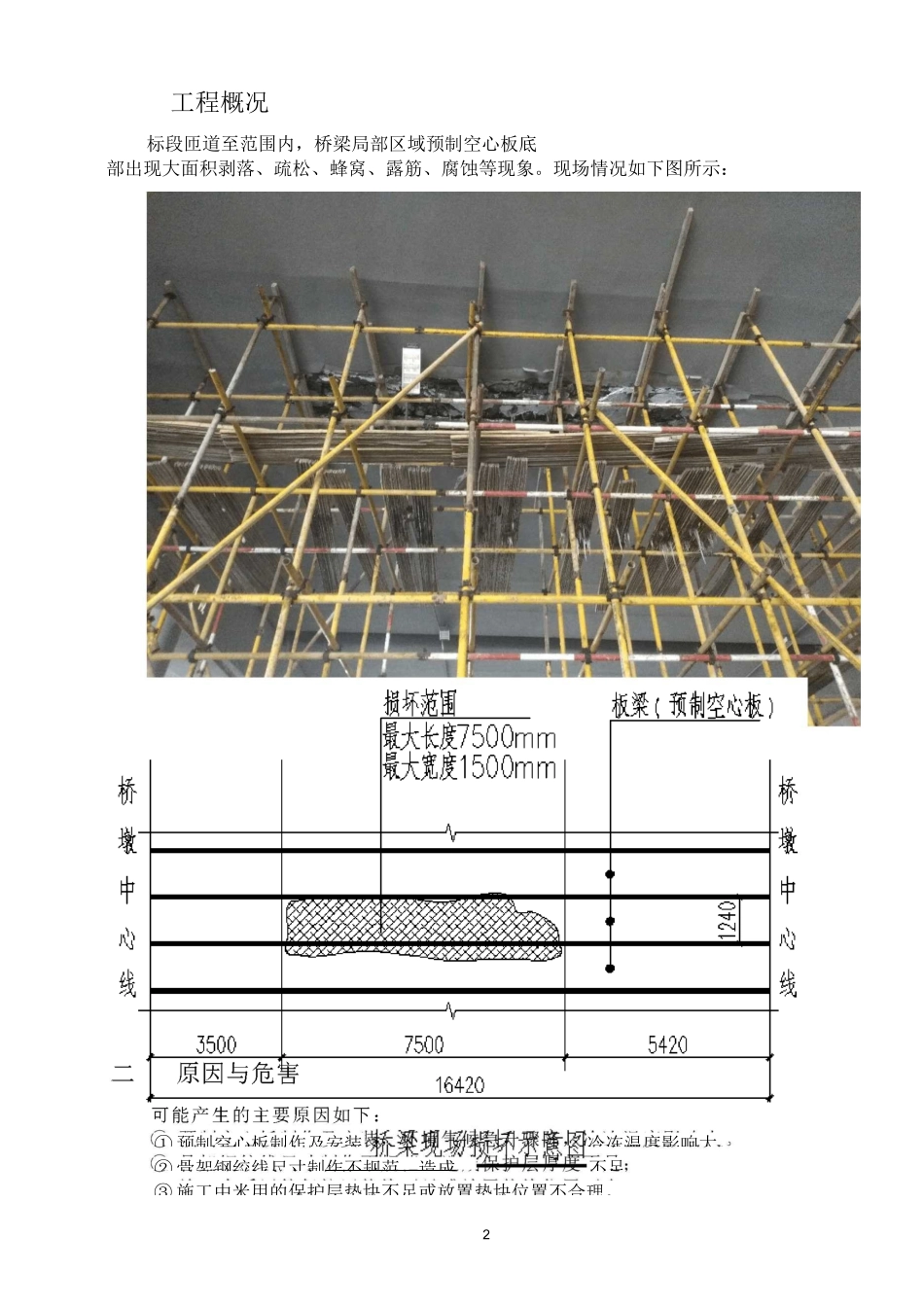

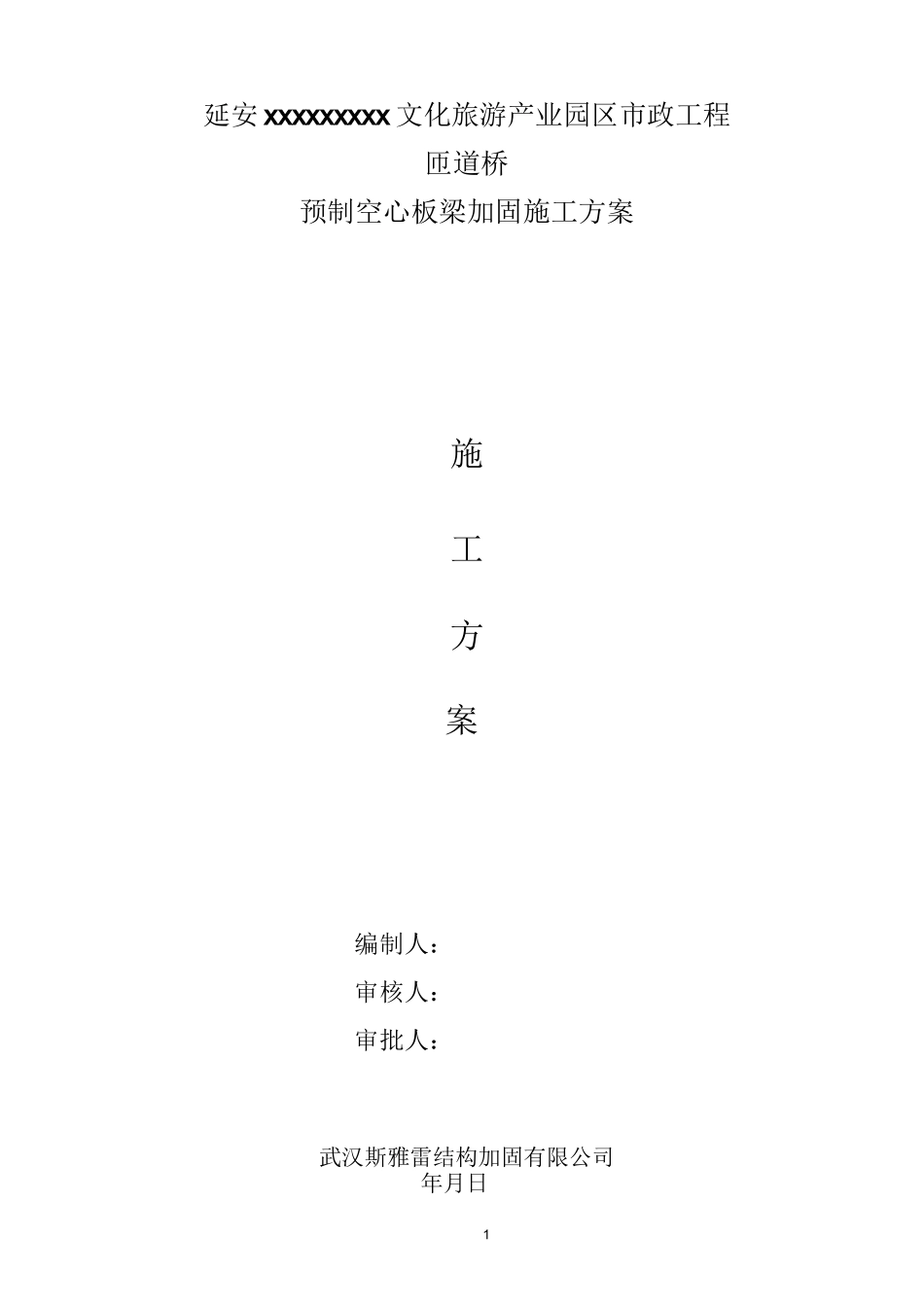

1延安 xxxxxxxxx 文化旅游产业园区市政工程匝道桥预制空心板梁加固施工方案施工方案编制人:审核人:审批人:武汉斯雅雷结构加固有限公司年月日2工程概况标段匝道至范围内,桥梁局部区域预制空心板底部出现大面积剥落、疏松、蜂窝、露筋、腐蚀等现象。现场情况如下图所示:不足③ 施工中米用的保护层垫块不足或放置垫块位置不合理。冷冻温度影响大。① 预制空心板制作及安装② 骨架钢绞线尺寸制作不规范,造成3④混凝土振捣施工过程中造成保护层垫块移位。产生的危害:保护层不足,容易引起表面混凝土开裂和钢筋锈蚀。三加固方案及施工工艺(一)、修复方案的选择经过查阅相关资料及规范后,选用最合理处理方法:高强环氧树脂砂浆基底 . 修补找 平及预应力碳纤维板加固。碳纤维板张拉施工就是通过在梁体设置碳纤维板,然后通过张拉以提高梁体承载力的一种施工技术。碳纤维加固板材,其成型工艺是将碳纤维浸渍树脂后在模具内固化并连续拉挤成型。采用优质碳纤维原料与良好基本树脂,碳纤维板材具有拉伸强度高、耐腐蚀性、抗震性、抗冲击性等良好性能。碳纤维板材能充分发挥碳纤维的强度和弹性模量,在施工时可免除碳纤维单向织物的树脂固化阶段,强度利用效率高,施工方便。体外预应力碳纤维板特点:相对于以往的钢板加固方案,此施工工艺具有以下技术特点:、高强高效:抗拉强度是普通钢材的数倍以上,弹性模量优于钢材,具有优异的抗蠕变性能,耐腐蚀性和抗震性。、重量轻、柔韧性好:碳纤维比强度高、质量仅为钢的,有较高的韧性,可以盘卷,能以较大长度供应而无须搭接。、施工便捷,施工质量易保证:材料不用预加工,工序方便,板材允许交叉。、良好的耐久性和耐腐蚀性:耐酸、碱、盐及大气环境的腐蚀,不须定期维护。、经济效益咼:同等强设计。考虑现场情况,整体施工总路线:脚手架操作平台、顶撑 f 环氧树脂砂浆修补找平(基底、裂缝封堵)f 体外预应力碳纤维板加固(二)、脚手架工程(支撑回顶)为配合加固施工作业,需在施工面底部搭设脚手架,脚手架上部兼做施工平台,另考虑施工影响,为了偏于安全,需在搭设钢管脚手架时分散均匀布置支撑。、搭设顺序支模架拆除清理 f 铺厚脚手板 f 纵向扫地杆 f 立杆 f 横向扫地杆 f 大横杆(栅格)f剪刀撑、架体搭设施工位置下的板回顶均采用扣件式钢管脚手架支撑,材料选用厚木板通设在筏板上,支架系统采用 ex 钢管搭设满堂架,架体钢管顶端放置型可调顶托,木方架设在型...
