常见的各类起重机械选择合适的钢丝绳结构

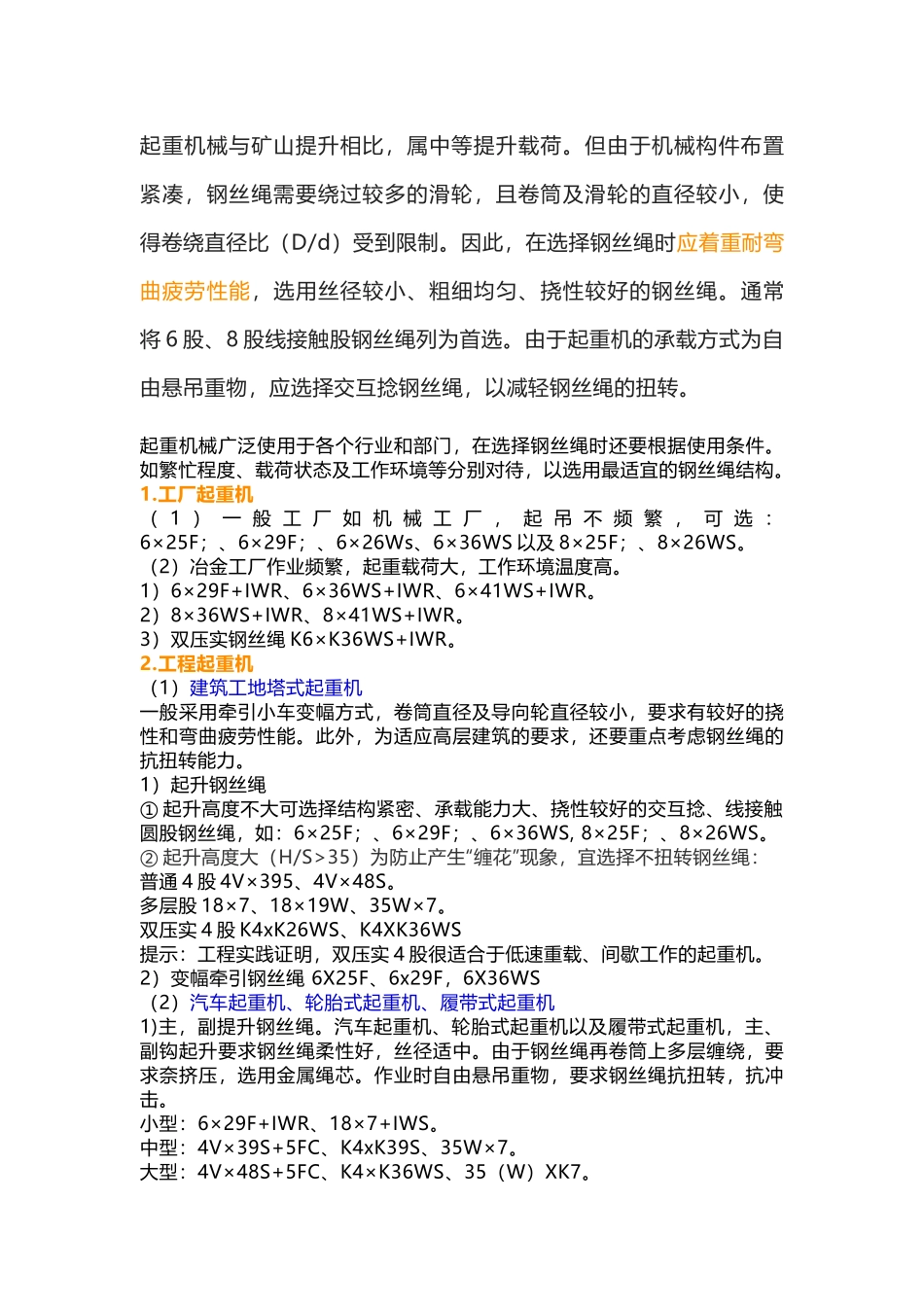

常见的各类起重机械选择合适的钢丝绳结构_第1页
1/3

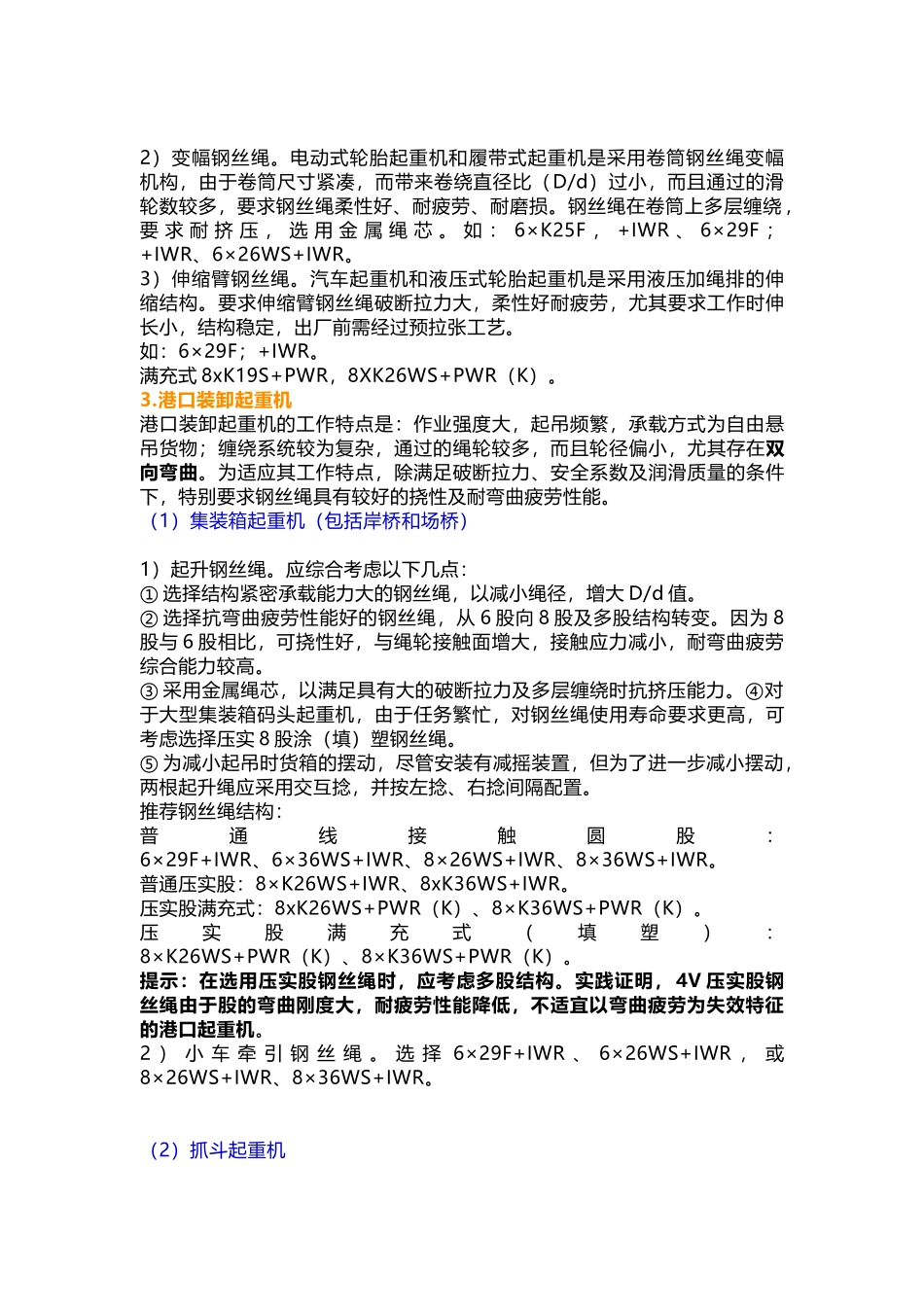

常见的各类起重机械选择合适的钢丝绳结构_第2页
2/3
起重机械与矿山提升相比,属中等提升载荷。但由于机械构件布置紧凑,钢丝绳需要绕过较多的滑轮,且卷筒及滑轮的直径较小,使得卷绕直径比(D/d)受到限制。因此,在选择钢丝绳时应着重耐弯曲疲劳性能,选用丝径较小、粗细均匀、挠性较好的钢丝绳。通常将 6 股、8 股线接触股钢丝绳列为首选。由于起重机的承载方式为自由悬吊重物,应选择交互捻钢丝绳,以减轻钢丝绳的扭转。起重机械广泛使用于各个行业和部门,在选择钢丝绳时还要根据使用条件。如繁忙程度、载荷状态及工作环境等分别对待,以选用最适宜的钢丝绳结构。1.工厂起重机( 1 ) 一 般 工 厂 如 机 械 工 厂 , 起 吊 不 频 繁 , 可 选 :6×25F;、6×29F;、6×26Ws、6×36WS 以及 8×25F;、8×26WS。(2)冶金工厂作业频繁,起重载荷大,工作环境温度高。1)6×29F+IWR、6×36WS+IWR、6×41WS+IWR。2)8×36WS+IWR、8×41WS+IWR。3)双压实钢丝绳 K6×K36WS+IWR。2.工程起重机(1)建筑工地塔式起重机一般采用牵引小车变幅方式,卷筒直径及导向轮直径较小,要求有较好的挠性和弯曲疲劳性能。此外,为适应高层建筑的要求,还要重点考虑钢丝绳的抗扭转能力。1)起升钢丝绳① 起升高度不大可选择结构紧密、承载能力大、挠性较好的交互捻、线接触圆股钢丝绳,如:6×25F;、6×29F;、6×36WS, 8×25F;、8×26WS。② 起升高度大(H/S>35)为防止产生“缠花”现象,宜选择不扭转钢丝绳:普通 4 股 4V×395、4V×48S。多层股 18×7、18×19W、35W×7。双压实 4 股 K4xK26WS、K4XK36WS提示:工程实践证明,双压实 4 股很适合于低速重载、间歇工作的起重机。2)变幅牵引钢丝绳 6X25F、6x29F,6X36WS(2)汽车起重机、轮胎式起重机、履带式起重机1)主,副提升钢丝绳。汽车起重机、轮胎式起重机以及履带式起重机,主、副钩起升要求钢丝绳柔性好,丝径适中。由于钢丝绳再卷筒上多层缠绕,要求奈挤压,选用金属绳芯。作业时自由悬吊重物,要求钢丝绳抗扭转,抗冲击。小型:6×29F+IWR、18×7+IWS。中型:4V×39S+5FC、K4xK39S、35W×7。大型:4V×48S+5FC、K4×K36WS、35(W)XK7。2)变幅钢丝绳。电动式轮胎起重机和履带式起重机是采用卷筒钢丝绳变幅机构,由于卷筒尺寸紧凑,而带来卷绕直径比(D/d)过小,而且通过的滑轮数较多,要求钢丝绳柔性好、耐疲劳、耐磨损。钢丝绳在卷筒上多层缠绕 ,要 求 耐 挤 压 , 选 用 金 属 绳 芯 。 ...
