承插式球墨铸铁管安装专项施工方案VIP免费

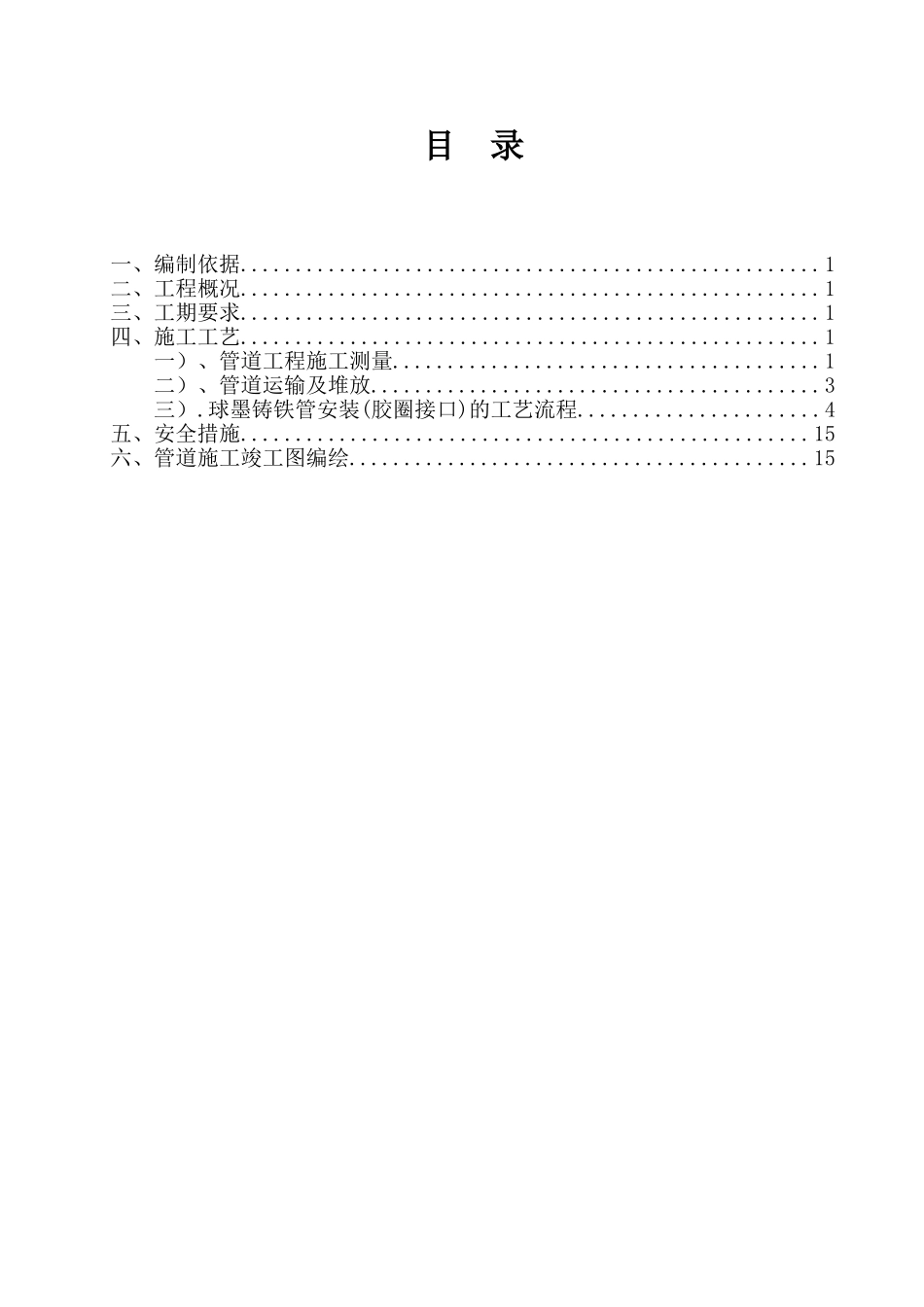

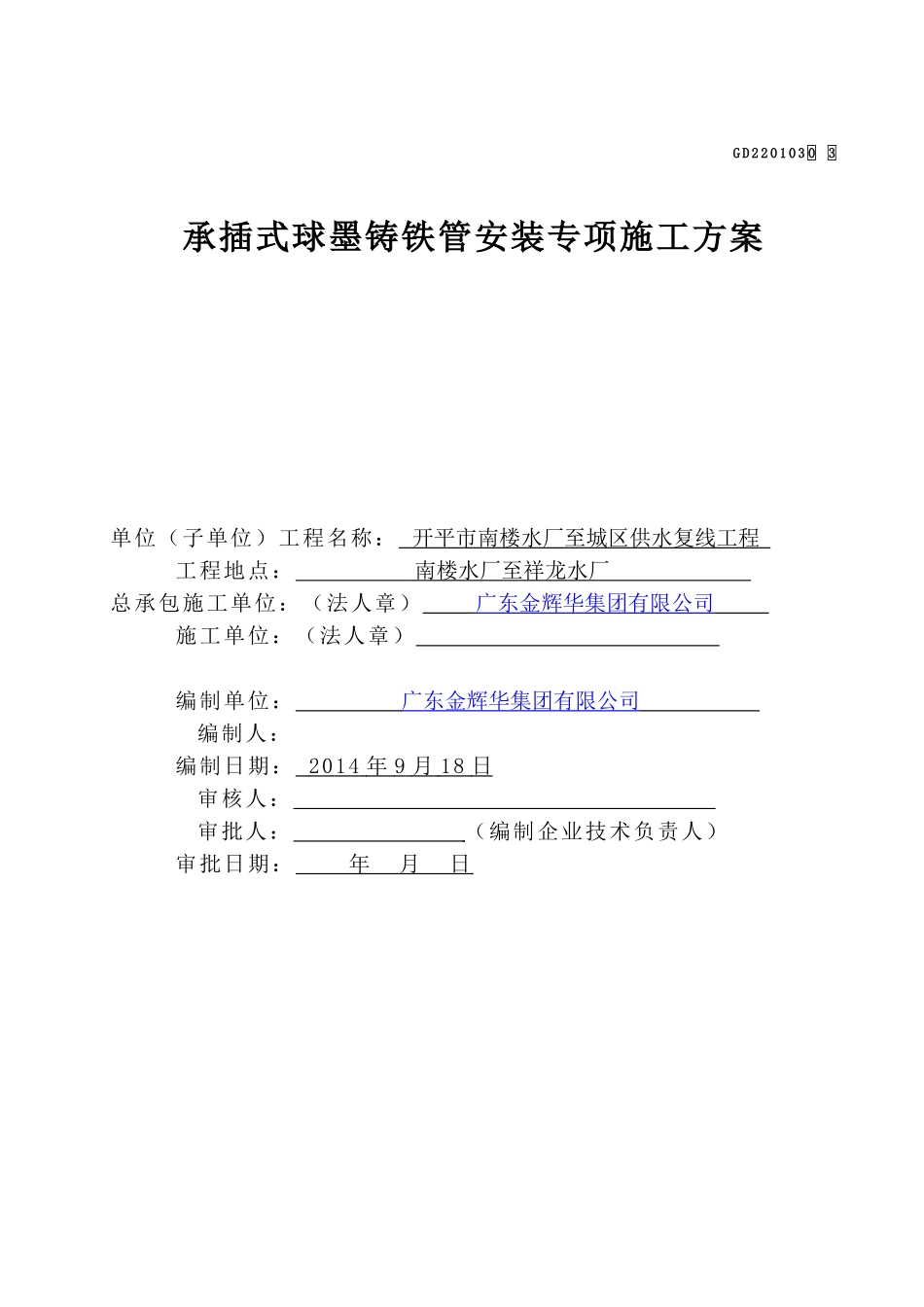

GD22010303承插式球墨铸铁管安装专项施工方案单位（子单位）工程名称：开平市南楼水厂至城区供水复线工程工程地点：南楼水厂至祥龙水厂总承包施工单位：（法人章）广东金辉华集团有限公司施工单位：（法人章）编制单位：广东金辉华集团有限公司编制人：编制日期：2014年9月18日审核人：审批人：（编制企业技术负责人）审批日期：年月日目录一、编制依据.....................................................1二、工程概况.....................................................1三、工期要求.....................................................1四、施工工艺.....................................................1一）、管道工程施工测量.......................................1二）、管道运输及堆放.........................................3三）.球墨铸铁管安装(胶圈接口)的工艺流程......................4五、安全措施....................................................15六、管道施工竣工图编绘..........................................15承插式球墨铸铁管安装施工方案一、编制依据1、《室外给水排水和燃气热力工程抗震设计规范》GB50032-20032、《室外给水设计规范》GB50013-20063、《给水排水工程结构构筑物结构设计规范》GB50332-20024、《给水排水工程结构设计规范》GB50069-20025、《给水排水管道工程施工及验收规范》GB50268-976、《给水排水构筑物施工及验收规范》GB50141-20027、《给水排水标准图集S5》二、工程概况本工程为新建DN200~DN1000供水管道，全长约4256米。场地位于开平市南楼水厂沿乡道Y775至祥龙水厂东侧。管线采用明挖法施工，开挖顶标高约为3.20m，底标高11.80~14.80m，开挖深度约2.50~3.0m。本工程重要性属划分为二级。下面相对应采用钢板桩+内支支护方式进行开挖基坑支护，本工程中的管道大部分采用球墨铸铁管，胶圈承插式柔性连接，另一部分采用PE管牵引施工。三、工期要求2014年9月18日开工，2015年2月4日竣工。工期140天；四、施工工艺一）、管道工程施工测量1、管道工程测量的准备工作。（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。2、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。（1）管道中线定位管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。如现场无适当控制点可资利用，可沿管线近处布设控制导线。管线定位时，最常采用极坐标法与角度交会法。其测角精度一般可采用30′，量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。（2）管线施工时的高程控制测量为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。临时水准点应根据iii等水准点敷设，其精度不得低于iv等水准。临时水准点间距：自流管道和架空管道200m，其他管线300m。二）、管道运输及堆放铸铁管在吊装、运输过程应小心轻放，保护成品。球墨铸铁管管道采用加长汽车运输。在运输过程中为了避免管道与管道、管道与车箱碰撞而损坏管道和防腐层，在铸铁管与汽车车箱间用大木方作垫层，铸铁管与管之间用木楞作间隔作用。管道堆放场地应平整、宽敞，重叠堆放时第一排为横向，第二排为纵向排列放齐，且最多不超过五层。三）.球墨铸铁管安装(胶圈接口)的工艺流程2.沟槽开挖（1）沟槽开挖前工作开槽前要认真调...
