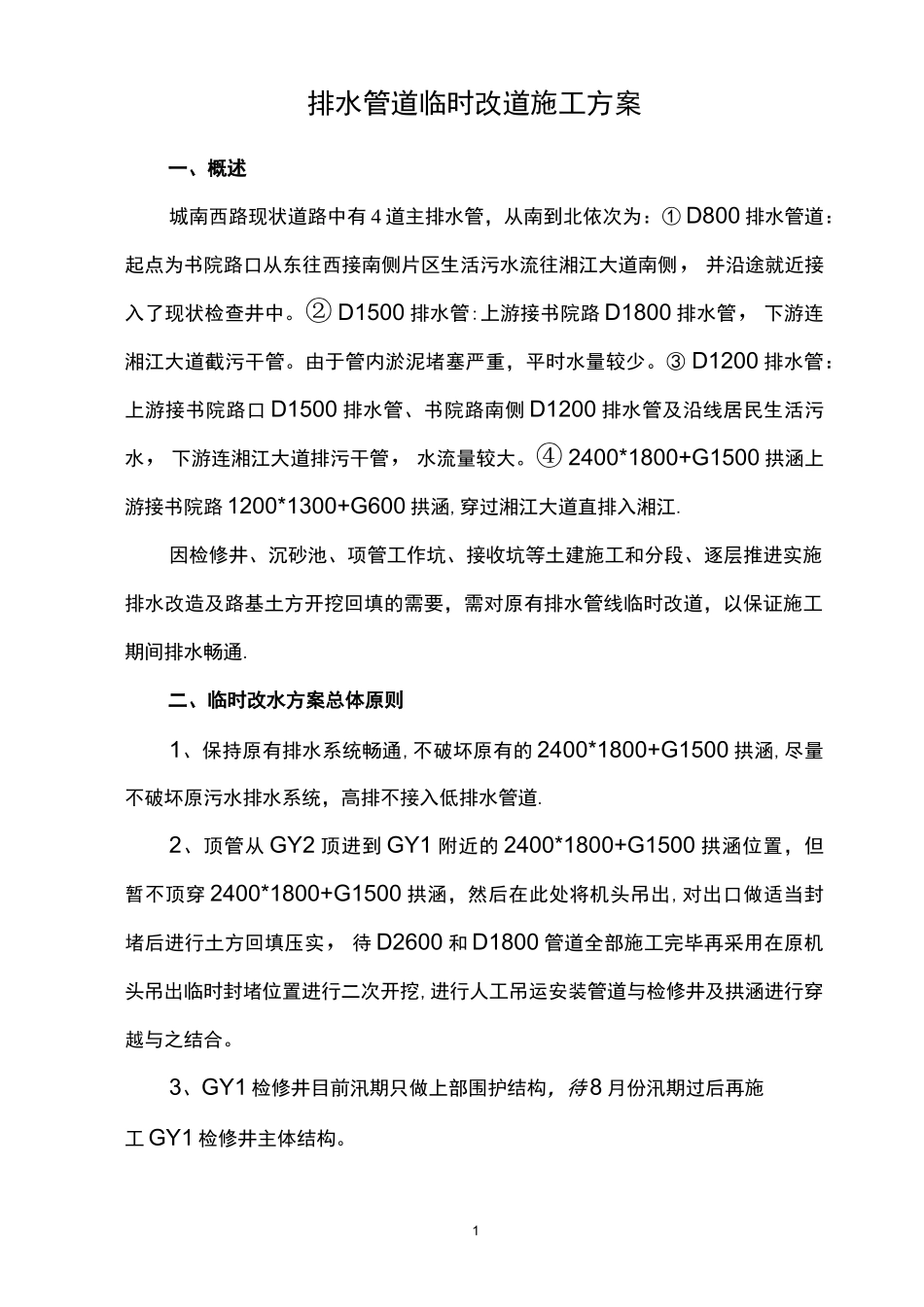

1排水管道临时改道施工方案一、概述城南西路现状道路中有 4 道主排水管，从南到北依次为：① D800 排水管道：起点为书院路口从东往西接南侧片区生活污水流往湘江大道南侧，并沿途就近接入了现状检查井中。② D1500 排水管:上游接书院路 D1800 排水管，下游连湘江大道截污干管。由于管内淤泥堵塞严重，平时水量较少。③ D1200 排水管：上游接书院路口 D1500 排水管、书院路南侧 D1200 排水管及沿线居民生活污水，下游连湘江大道排污干管，水流量较大。④ 2400*1800+G1500 拱涵上游接书院路 1200*1300+G600 拱涵,穿过湘江大道直排入湘江.因检修井、沉砂池、项管工作坑、接收坑等土建施工和分段、逐层推进实施排水改造及路基土方开挖回填的需要，需对原有排水管线临时改道，以保证施工期间排水畅通.二、临时改水方案总体原则1、保持原有排水系统畅通,不破坏原有的 2400*1800+G1500 拱涵,尽量不破坏原污水排水系统，高排不接入低排水管道.2、顶管从 GY2 顶进到 GY1 附近的 2400*1800+G1500 拱涵位置，但暂不顶穿 2400*1800+G1500 拱涵，然后在此处将机头吊出,对出口做适当封堵后进行土方回填压实，待 D2600 和 D1800 管道全部施工完毕再采用在原机头吊出临时封堵位置进行二次开挖,进行人工吊运安装管道与检修井及拱涵进行穿越与之结合。3、GY1 检修井目前汛期只做上部围护结构，待 8 月份汛期过后再施工 GY1 检修井主体结构。2三、现状排水管道清淤施工方案城南西路现有污水排水管主要为现状 D1200 和 D1500 二条,在整个施工过程中需保证现状排水畅通.由于现状 D1500、D1200 管道年久失修，管内淤泥沉积堵塞非常严重，无法满足排水要求，需在原有排水管道临时改道施工之前进行疏通，以保证施工期间现状排水的畅通。为保证施工期间现状排水系统畅通，我部于 2014 年 4 月 26—29 日委托专业管道疏通队伍对现状 D1500 排水管（湘江大道接入口—K0+400 段 D1500管道）410 米现状 D1200 排水管（湘江大道接入口-K0+180 段 D1200 管道）210 米进行了清淤疏通。1、施工准备（1）揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风；了解污水井管道使用年限，使用情况，堵塞情况,埋入和露出建筑物部分有无损坏等问题。（2）测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作.通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、...
