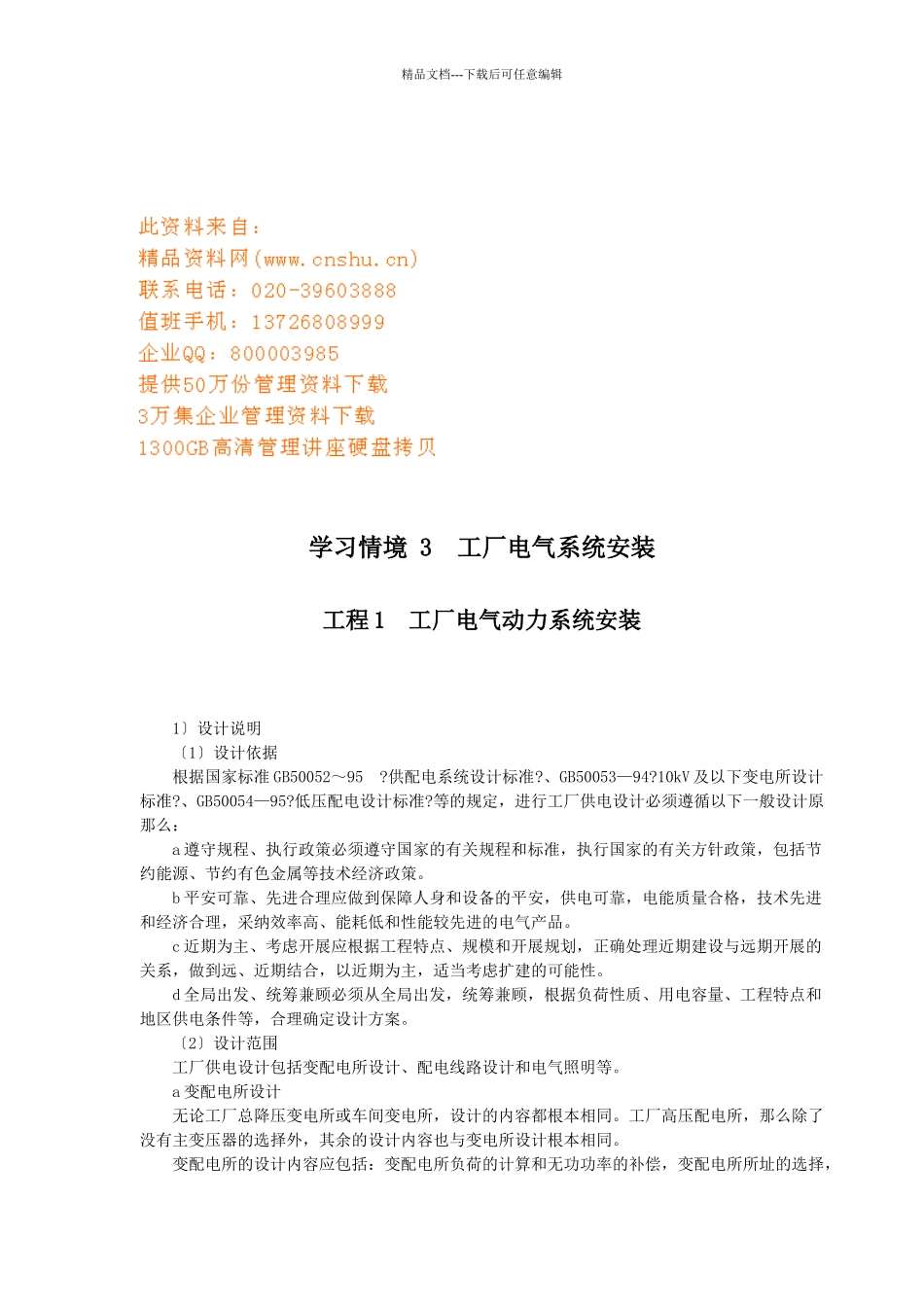

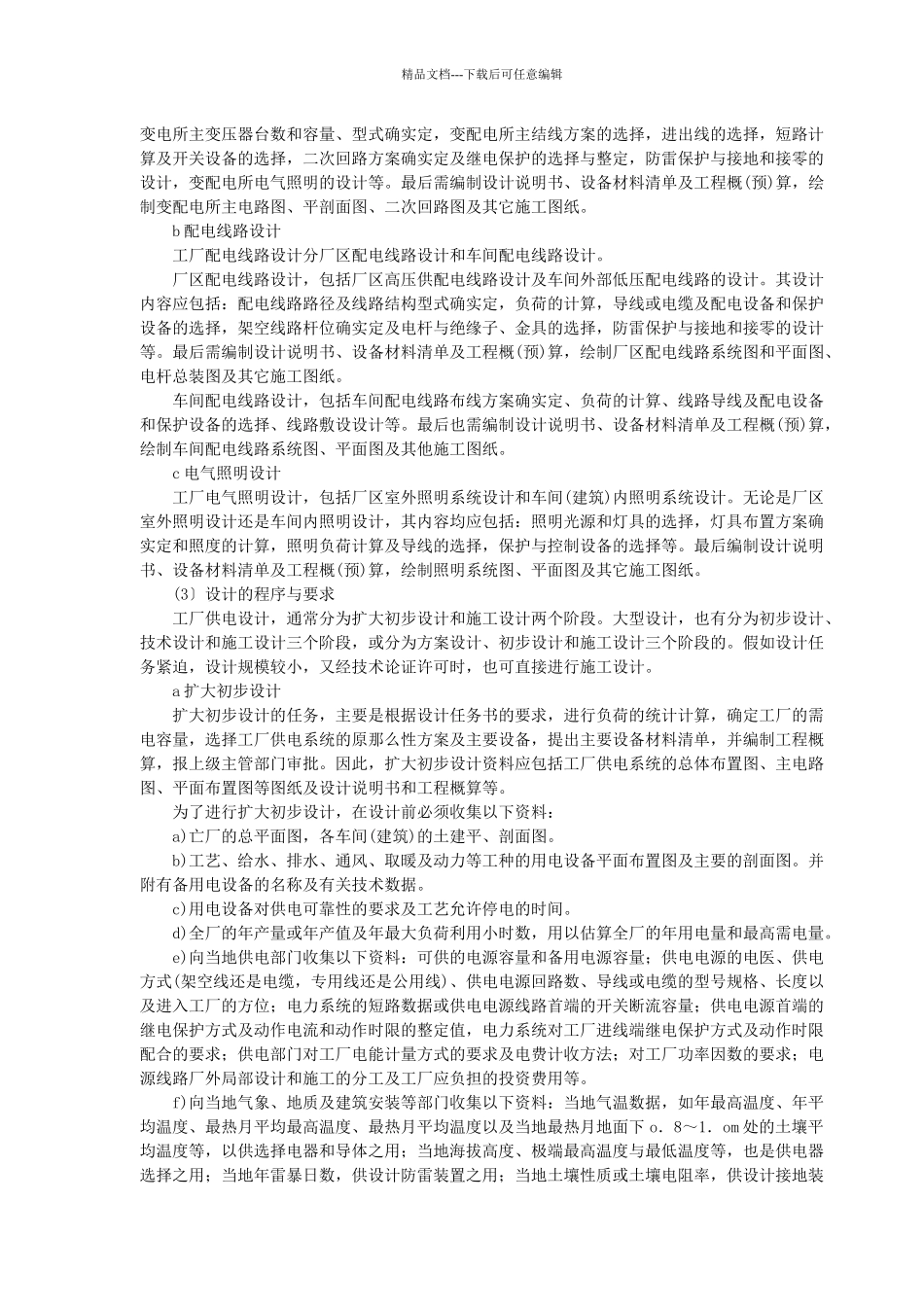

精品文档---下载后可任意编辑学习情境 3 工厂电气系统安装工程 1 工厂电气动力系统安装1〕设计说明〔1〕设计依据根据国家标准 GB50052～95 ?供配电系统设计标准?、GB50053—94?10kV 及以下变电所设计标准?、GB50054—95?低压配电设计标准?等的规定，进行工厂供电设计必须遵循以下一般设计原那么：a 遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。b 平安可靠、先进合理应做到保障人身和设备的平安，供电可靠，电能质量合格，技术先进和经济合理，采纳效率高、能耗低和性能较先进的电气产品。c 近期为主、考虑开展应根据工程特点、规模和开展规划，正确处理近期建设与远期开展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。d 全局出发、统筹兼顾必须从全局出发，统筹兼顾，根据负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。〔2〕设计范围工厂供电设计包括变配电所设计、配电线路设计和电气照明等。a 变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都根本相同。工厂高压配电所，那么除了没有主变压器的选择外，其余的设计内容也与变电所设计根本相同。变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，精品文档---下载后可任意编辑变电所主变压器台数和容量、型式确实定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案确实定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。b 配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。其设计内容应包括：配电线路路径及线路结构型式确实定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位确实定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制厂区配电线路系统图和平面图、电杆总装图及其它施工图纸。车间配电线路设计，包括车间配电线路布线方案确实定、负荷的计算、线路导线及配电设备和保护设备的选择、线路敷设设计等。最后也需编制设计说明书、...
