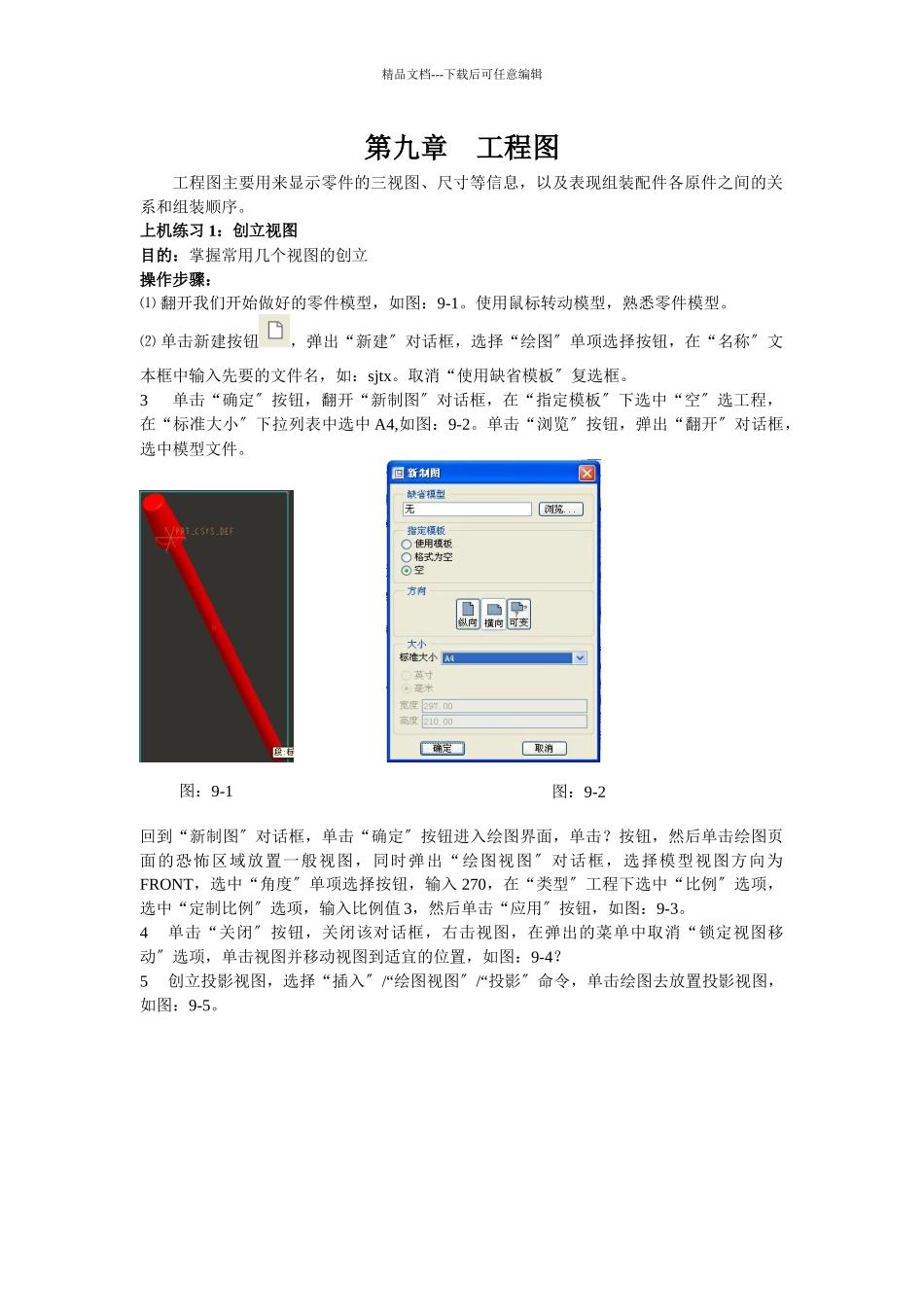

精品文档---下载后可任意编辑第九章 工程图工程图主要用来显示零件的三视图、尺寸等信息，以及表现组装配件各原件之间的关系和组装顺序。上机练习 1：创立视图目的：掌握常用几个视图的创立操作步骤： ⑴ 翻开我们开始做好的零件模型，如图：9-1。使用鼠标转动模型，熟悉零件模型。 ⑵ 单击新建按钮，弹出“新建〞对话框，选择“绘图〞单项选择按钮，在“名称〞文本框中输入先要的文件名，如：sjtx。取消“使用缺省模板〞复选框。3 单击“确定〞按钮，翻开“新制图〞对话框，在“指定模板〞下选中“空〞选工程，在“标准大小〞下拉列表中选中 A4,如图：9-2。单击“浏览〞按钮，弹出“翻开〞对话框，选中模型文件。 回到“新制图〞对话框，单击“确定〞按钮进入绘图界面，单击？按钮，然后单击绘图页面的恐怖区域放置一般视图，同时弹出“绘图视图〞对话框，选择模型视图方向为FRONT，选中“角度〞单项选择按钮，输入 270，在“类型〞工程下选中“比例〞选项，选中“定制比例〞选项，输入比例值 3，然后单击“应用〞按钮，如图：9-3。4单击“关闭〞按钮，关闭该对话框，右击视图，在弹出的菜单中取消“锁定视图移动〞选项，单击视图并移动视图到适宜的位置，如图：9-4？5创立投影视图，选择“插入〞/“绘图视图〞/“投影〞命令，单击绘图去放置投影视图，如图：9-5。图：9-1图：9-2精品文档---下载后可任意编辑 6创立详细视图，选择“插入〞/“绘图视图〞/“详图〞命令，弹出“选取〞对话框，单击视图定义详细视图的中心，然后按住左键环绕中心大约 90°单击鼠标画一个圈，单击中键完成绘图，单击绘图区域放置详图，如图：9-6。 上机练习 2.视图的显示范围目的：掌握常用视图的创立操作步骤：（1）创立半视图，在绘图区双击，弹出“绘图视图〞对话框，选择“可见区域〞选项，从“视图可见性〞下拉列表中选择“半视图〞选项，在绘图区选择参照平面，如图：9-7。单击“确定〞按钮完成半视图的创立，如图：9-8。图：9-3图：9-4图：9-5图：9-6精品文档---下载后可任意编辑 创立局部视图，双击在绘图区双击，弹出“绘图视图〞对话框，选择“可见区域〞选项，从“视图可见性〞下拉列表中选择“局部视图〞选项，在绘图区选择参照点，在绘图区域绘制封闭曲线来定义样条边界，单击“确定〞按钮完成半视图的创立。（2）选中“比例〞选项，选中“定制比例〞单项选择按钮，输入新的比例。单击“确定〞按钮后生成的局部视图如图：9-9。 （3）在...
