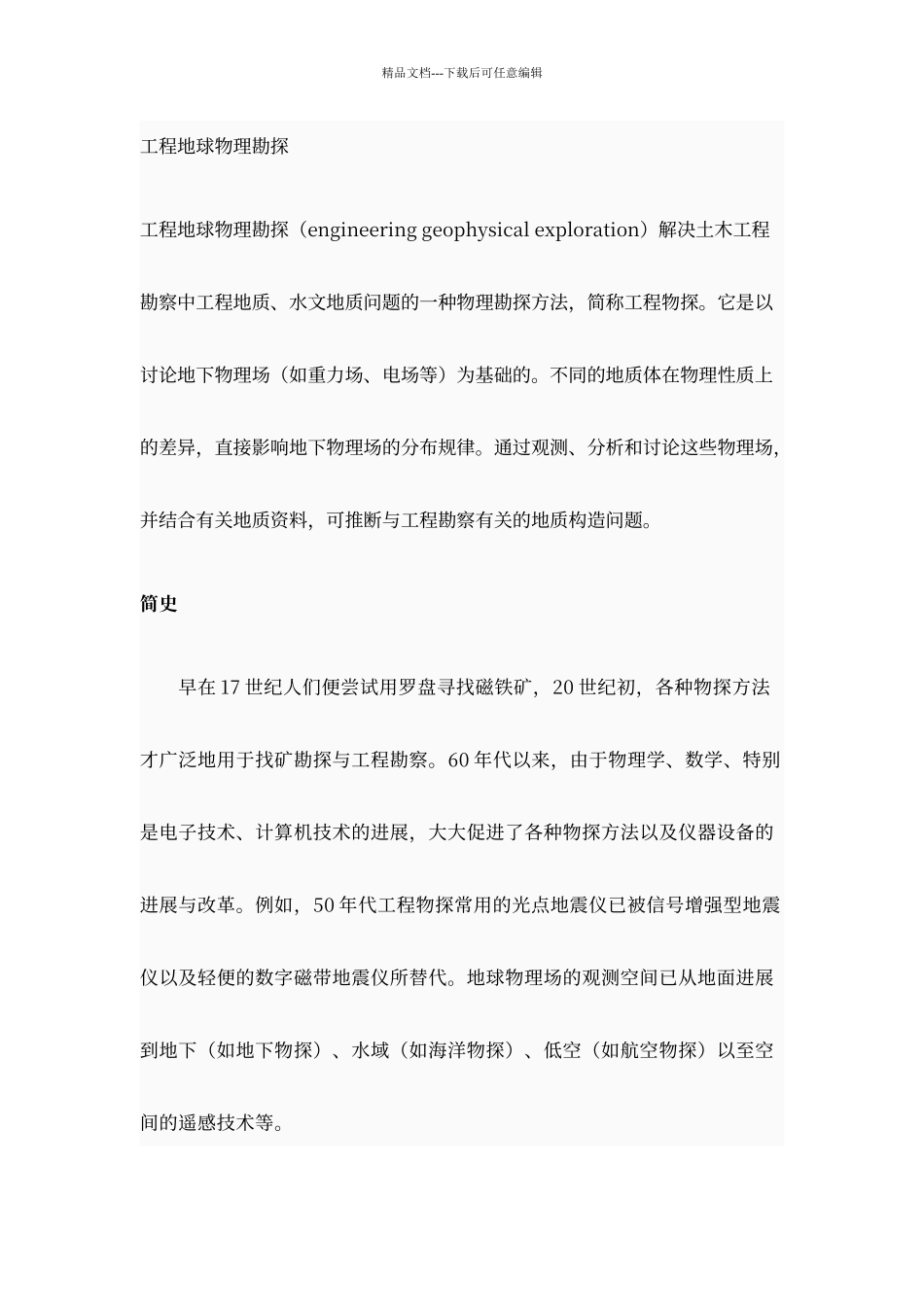

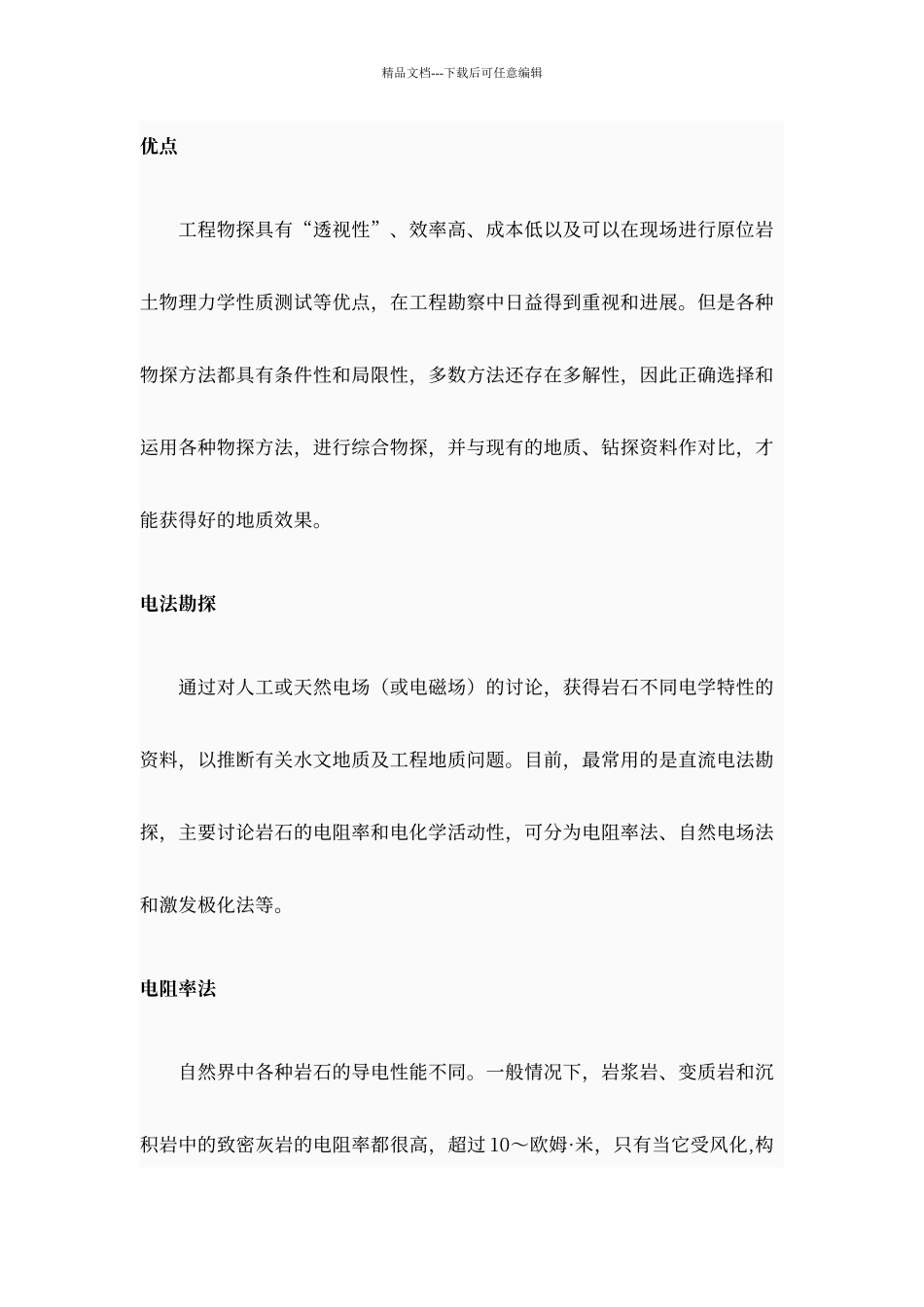

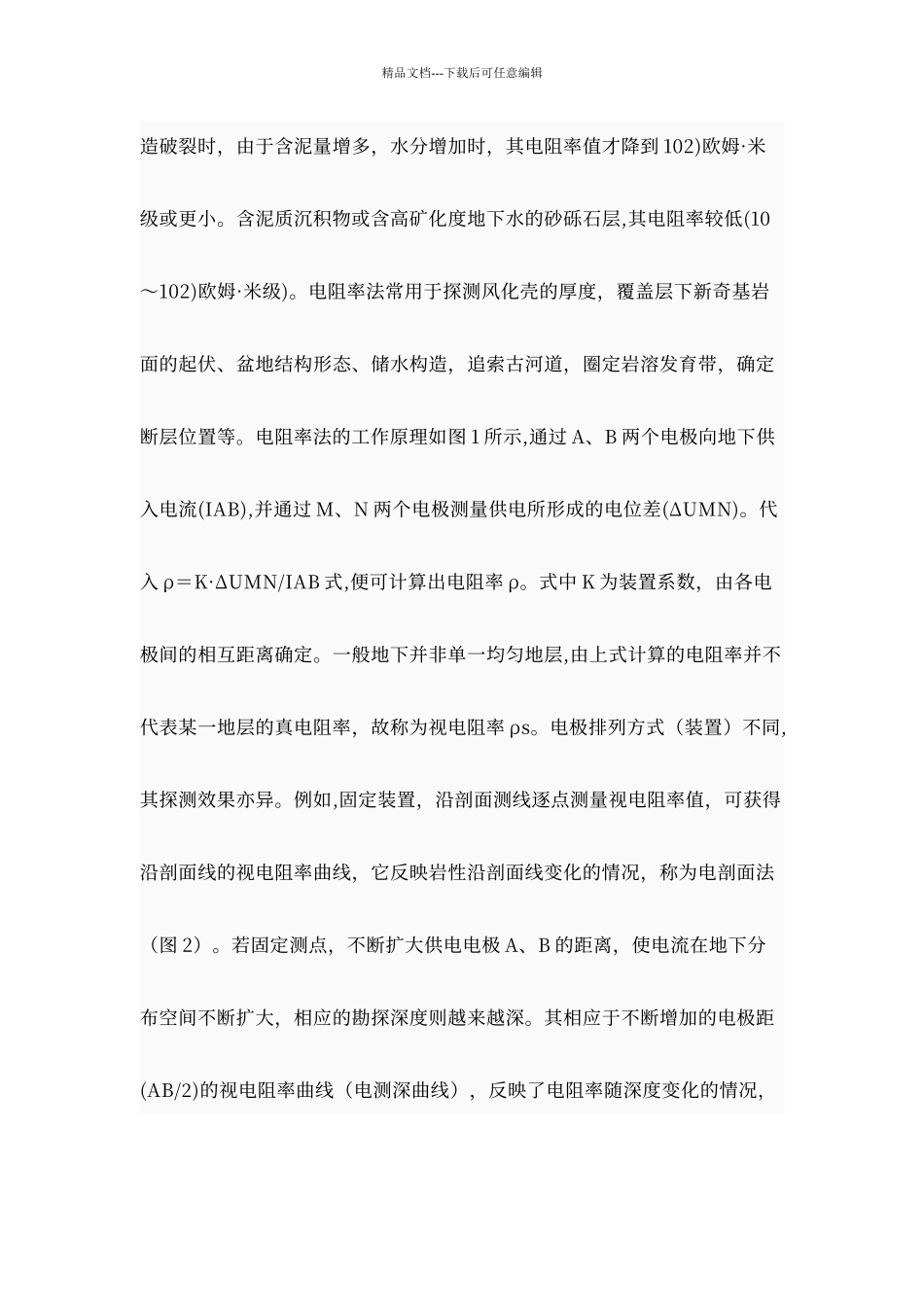

精品文档---下载后可任意编辑工程地球物理勘探工程地球物理勘探（engineering geophysical exploration）解决土木工程勘察中工程地质、水文地质问题的一种物理勘探方法，简称工程物探。它是以讨论地下物理场（如重力场、电场等）为基础的。不同的地质体在物理性质上的差异，直接影响地下物理场的分布规律。通过观测、分析和讨论这些物理场，并结合有关地质资料，可推断与工程勘察有关的地质构造问题。简史 早在 17 世纪人们便尝试用罗盘寻找磁铁矿，20 世纪初，各种物探方法才广泛地用于找矿勘探与工程勘察。60 年代以来，由于物理学、数学、特别是电子技术、计算机技术的进展，大大促进了各种物探方法以及仪器设备的进展与改革。例如，50 年代工程物探常用的光点地震仪已被信号增强型地震仪以及轻便的数字磁带地震仪所替代。地球物理场的观测空间已从地面进展到地下（如地下物探）、水域（如海洋物探）、低空（如航空物探）以至空间的遥感技术等。 精品文档---下载后可任意编辑优点 工程物探具有“透视性”、效率高、成本低以及可以在现场进行原位岩土物理力学性质测试等优点，在工程勘察中日益得到重视和进展。但是各种物探方法都具有条件性和局限性，多数方法还存在多解性，因此正确选择和运用各种物探方法，进行综合物探，并与现有的地质、钻探资料作对比，才能获得好的地质效果。 电法勘探 通过对人工或天然电场（或电磁场）的讨论，获得岩石不同电学特性的资料，以推断有关水文地质及工程地质问题。目前，最常用的是直流电法勘探，主要讨论岩石的电阻率和电化学活动性，可分为电阻率法、自然电场法和激发极化法等。 电阻率法 自然界中各种岩石的导电性能不同。一般情况下，岩浆岩、变质岩和沉积岩中的致密灰岩的电阻率都很高，超过 10～欧姆·米，只有当它受风化,构精品文档---下载后可任意编辑造破裂时，由于含泥量增多，水分增加时，其电阻率值才降到 102)欧姆·米级或更小。含泥质沉积物或含高矿化度地下水的砂砾石层,其电阻率较低(10～102)欧姆·米级)。电阻率法常用于探测风化壳的厚度，覆盖层下新奇基岩面的起伏、盆地结构形态、储水构造，追索古河道，圈定岩溶发育带，确定断层位置等。电阻率法的工作原理如图 1 所示,通过 A、B 两个电极向地下供入电流(IAB),并通过 M、N 两个电极测量供电所形成的电位差(ΔUMN)。代入 ρ＝K·ΔUMN/IAB 式,便可计算出电阻率 ρ。式中 K 为装置系数，由各电极间的相互距离...
