提升机电控通用要求

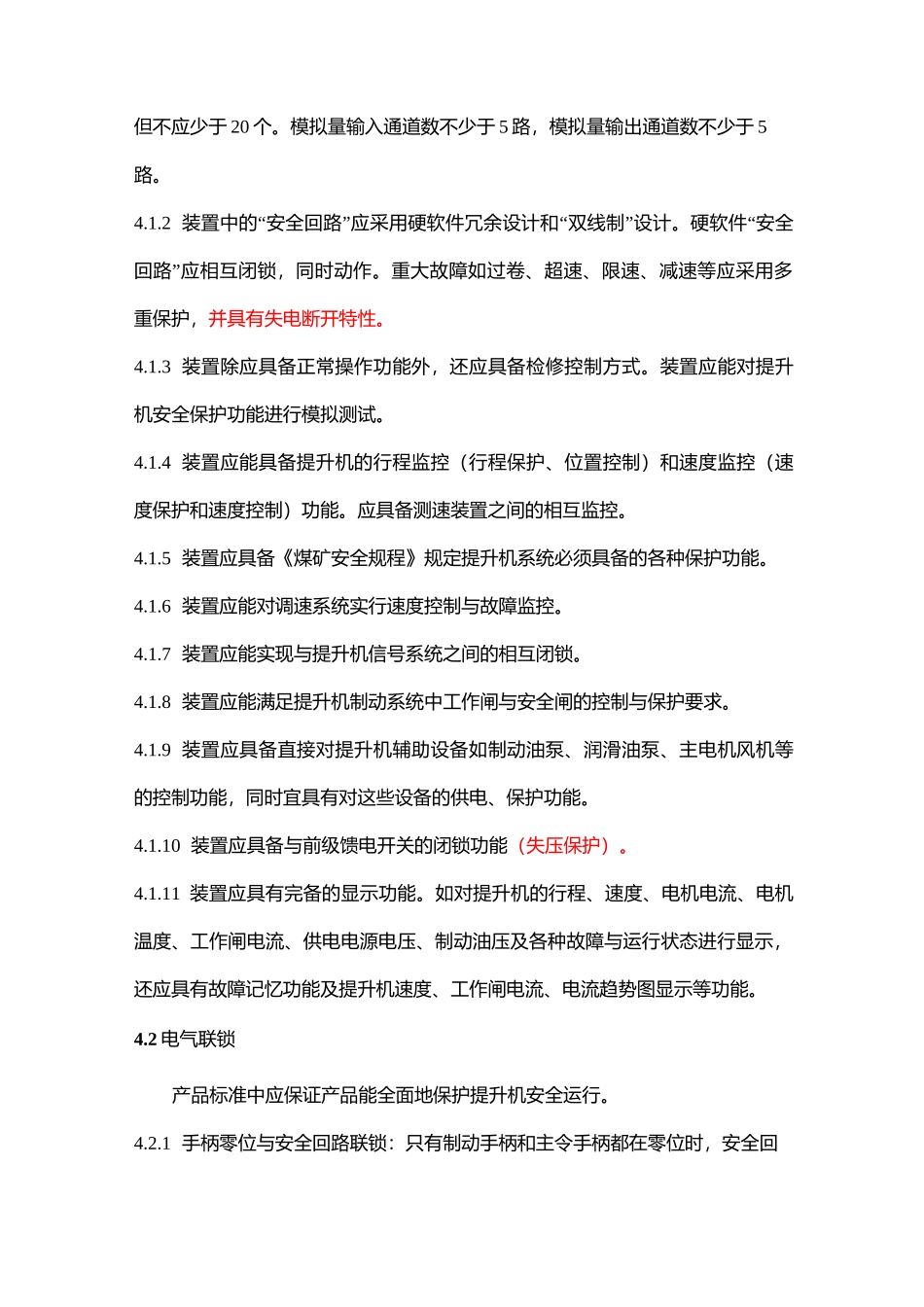

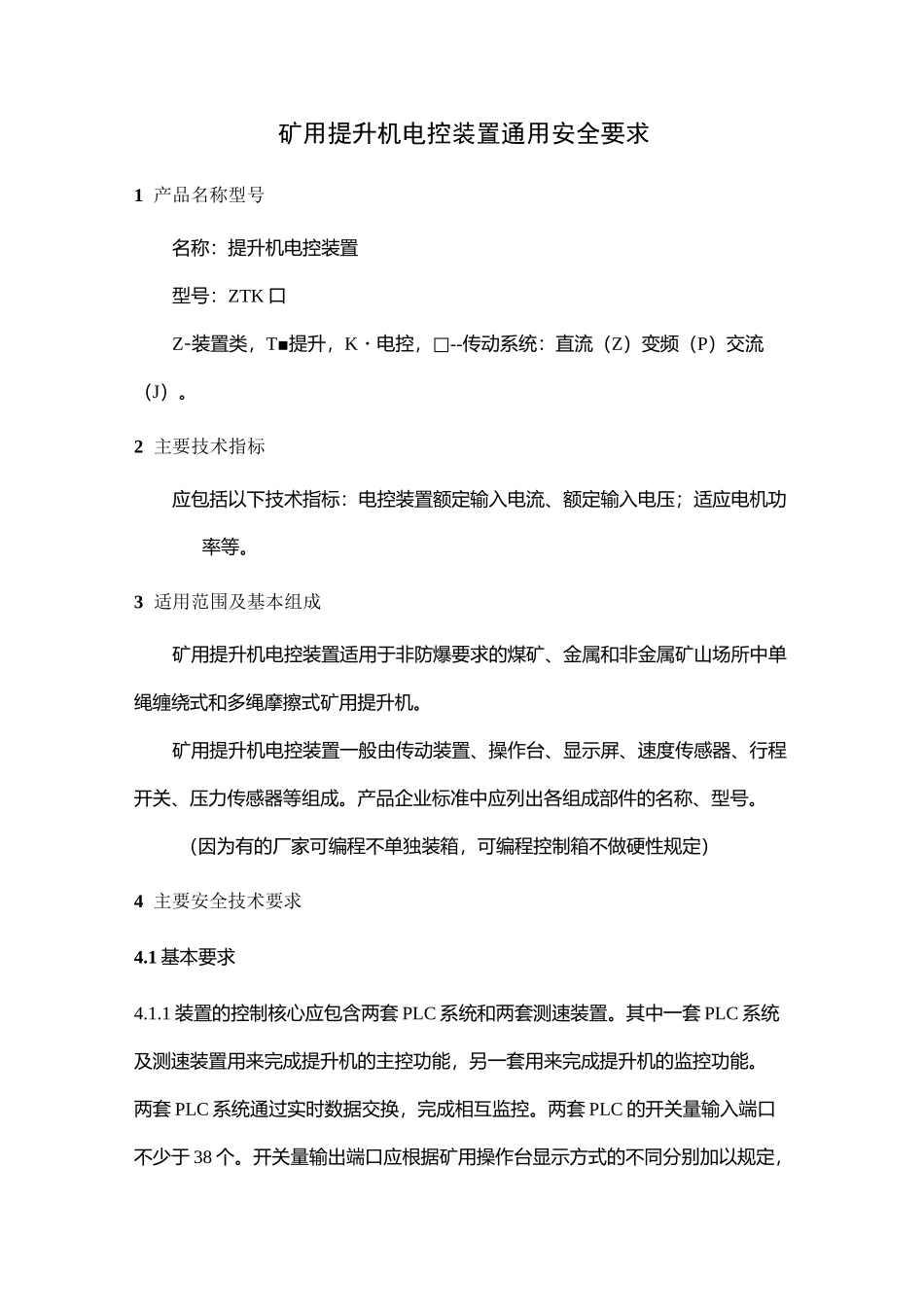

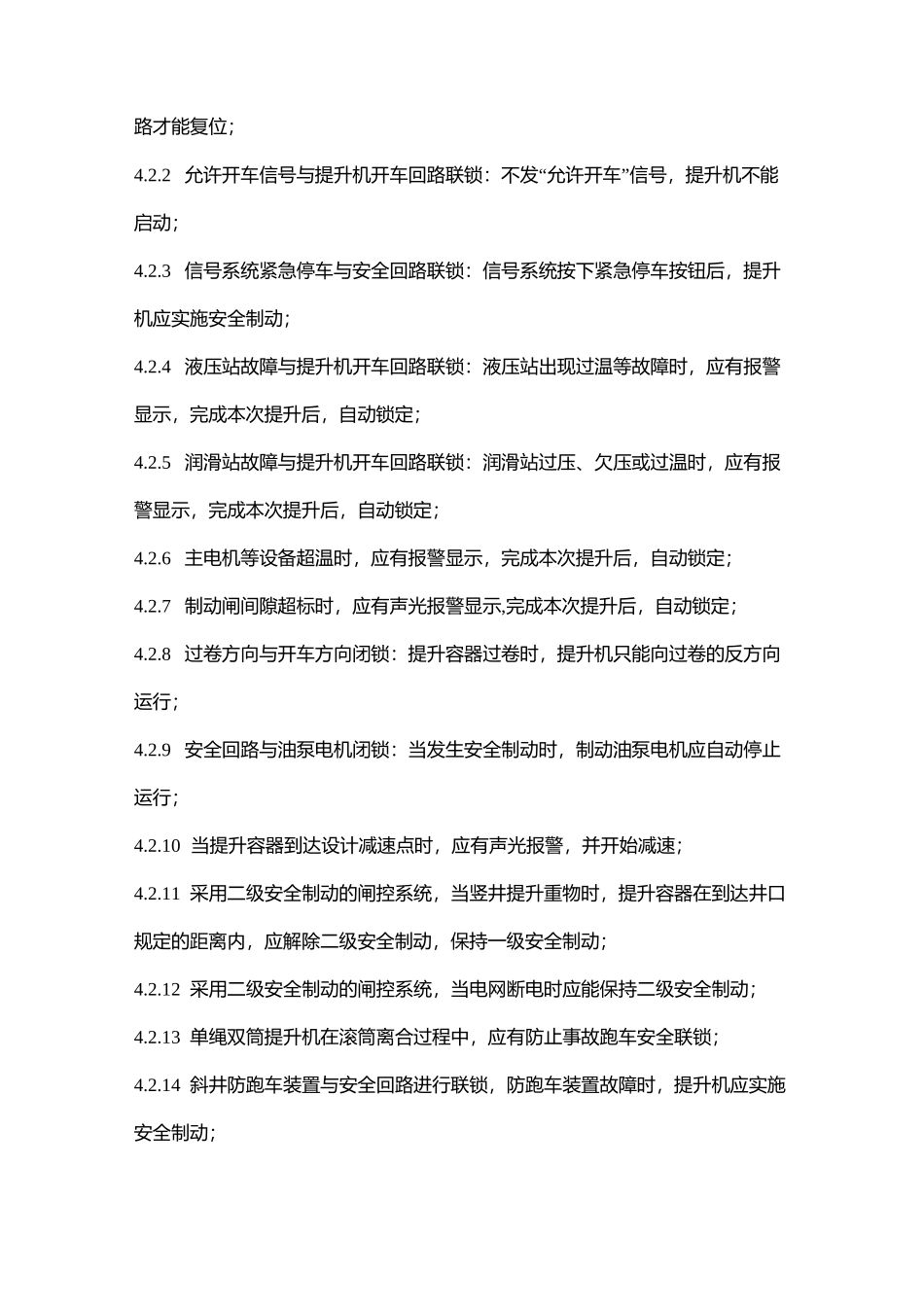

矿用提升机电控装置通用安全要求1 产品名称型号名称：提升机电控装置型号：ZTK 口Z-装置类，T■提升，K・电控，□--传动系统：直流（Z）变频（P）交流（J）。2 主要技术指标应包括以下技术指标：电控装置额定输入电流、额定输入电压；适应电机功率等。3 适用范围及基本组成矿用提升机电控装置适用于非防爆要求的煤矿、金属和非金属矿山场所中单绳缠绕式和多绳摩擦式矿用提升机。矿用提升机电控装置一般由传动装置、操作台、显示屏、速度传感器、行程开关、压力传感器等组成。产品企业标准中应列出各组成部件的名称、型号。（因为有的厂家可编程不单独装箱，可编程控制箱不做硬性规定）4 主要安全技术要求4.1 基本要求4.1.1 装置的控制核心应包含两套 PLC 系统和两套测速装置。其中一套 PLC 系统及测速装置用来完成提升机的主控功能，另一套用来完成提升机的监控功能。两套 PLC 系统通过实时数据交换，完成相互监控。两套 PLC 的开关量输入端口不少于 38 个。开关量输出端口应根据矿用操作台显示方式的不同分别加以规定，但不应少于 20 个。模拟量输入通道数不少于 5 路，模拟量输出通道数不少于 5路。4.1.2 装置中的“安全回路”应采用硬软件冗余设计和“双线制”设计。硬软件“安全回路”应相互闭锁，同时动作。重大故障如过卷、超速、限速、减速等应采用多重保护，并具有失电断开特性。4.1.3 装置除应具备正常操作功能外，还应具备检修控制方式。装置应能对提升机安全保护功能进行模拟测试。4.1.4 装置应能具备提升机的行程监控（行程保护、位置控制）和速度监控（速度保护和速度控制）功能。应具备测速装置之间的相互监控。4.1.5 装置应具备《煤矿安全规程》规定提升机系统必须具备的各种保护功能。4.1.6 装置应能对调速系统实行速度控制与故障监控。4.1.7 装置应能实现与提升机信号系统之间的相互闭锁。4.1.8 装置应能满足提升机制动系统中工作闸与安全闸的控制与保护要求。4.1.9 装置应具备直接对提升机辅助设备如制动油泵、润滑油泵、主电机风机等的控制功能，同时宜具有对这些设备的供电、保护功能。4.1.10 装置应具备与前级馈电开关的闭锁功能（失压保护）。4.1.11 装置应具有完备的显示功能。如对提升机的行程、速度、电机电流、电机温度、工作闸电流、供电电源电压、制动油压及各种故障与运行状态进行显示，还应具有故障记忆功能及提升机速度、工作闸电流、电流趋势图显示等功能。4.2 电气联锁产品标准...
