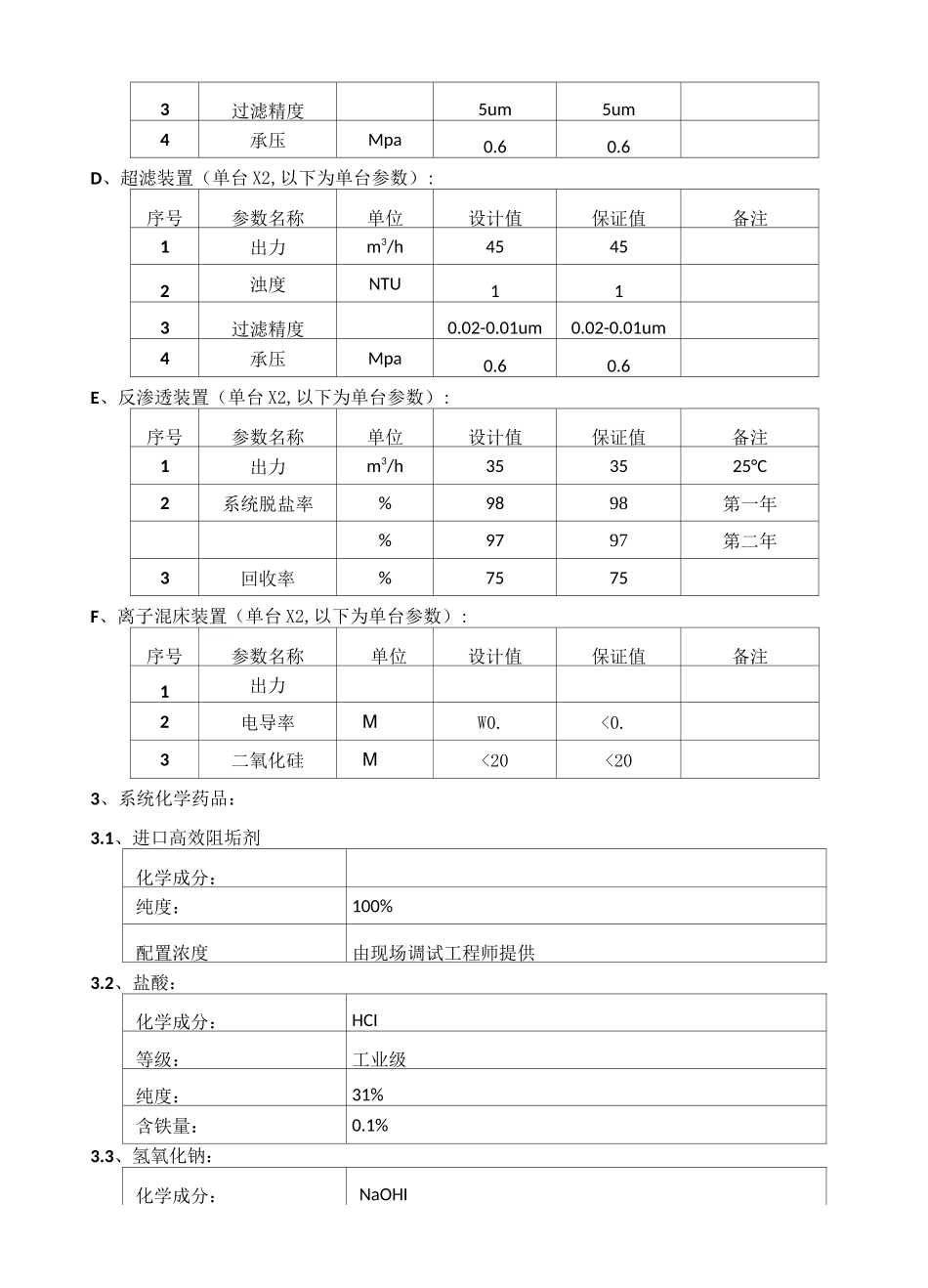

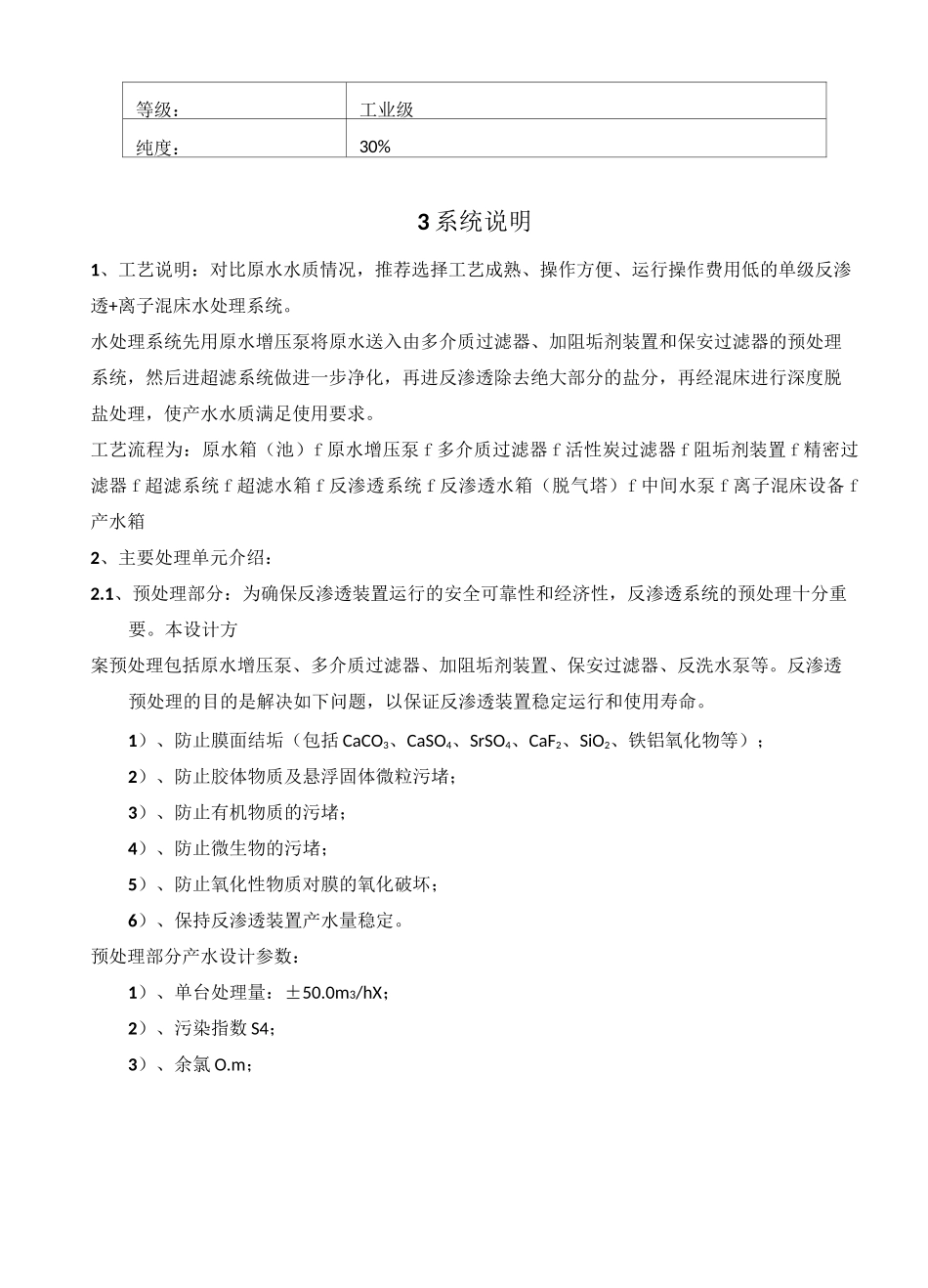

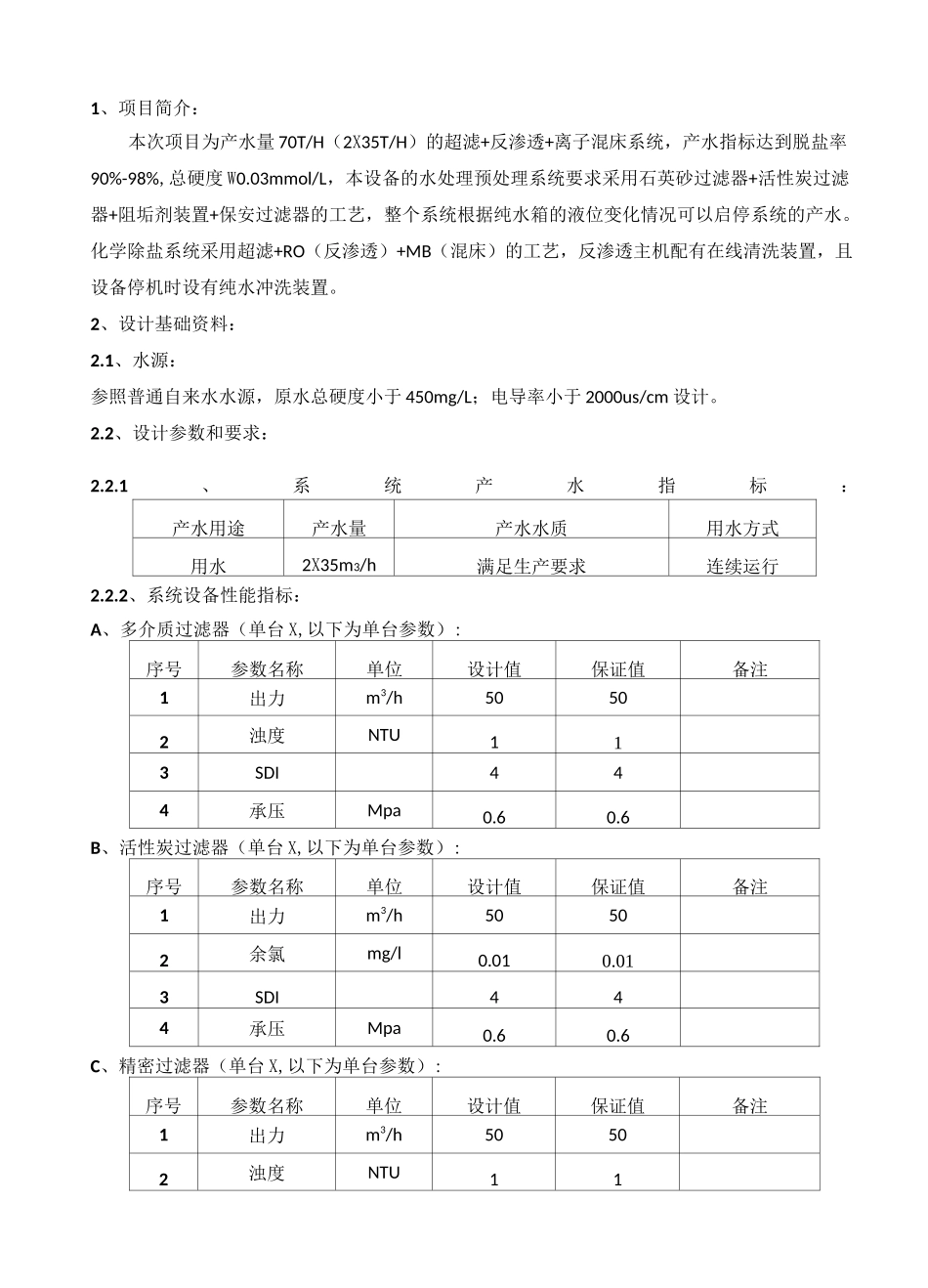

1、项目简介:本次项目为产水量 70T/H(2X35T/H)的超滤+反渗透+离子混床系统,产水指标达到脱盐率90%-98%,总硬度 W0.03mmol/L,本设备的水处理预处理系统要求采用石英砂过滤器+活性炭过滤器+阻垢剂装置+保安过滤器的工艺,整个系统根据纯水箱的液位变化情况可以启停系统的产水。化学除盐系统采用超滤+RO(反渗透)+MB(混床)的工艺,反渗透主机配有在线清洗装置,且设备停机时设有纯水冲洗装置。2、设计基础资料:2.1、水源:参照普通自来水水源,原水总硬度小于 450mg/L;电导率小于 2000us/cm 设计。2.2、设计参数和要求:2.2.1、系统产水指标:产水用途产水量产水水质用水方式用水2X35m3/h满足生产要求连续运行2.2.2、系统设备性能指标:A、多介质过滤器(单台 X,以下为单台参数):序号参数名称单位设计值保证值备注1出力m3/h50502浊度NTU113SDI444承压Mpa0.60.6B、活性炭过滤器(单台 X,以下为单台参数):序号参数名称单位设计值保证值备注1出力m3/h50502余氯mg/l0.010.013SDI444承压Mpa0.60.6C、精密过滤器(单台 X,以下为单台参数):序号参数名称单位设计值保证值备注1出力m3/h50502浊度NTU113过滤精度5um5um4承压Mpa0.60.6D、超滤装置(单台 X2,以下为单台参数):序号参数名称单位设计值保证值备注1出力m3/h45452浊度NTU113过滤精度0.02-0.01um0.02-0.01um4承压Mpa0.60.6E、反渗透装置(单台 X2,以下为单台参数):序号参数名称单位设计值保证值备注1出力m3/h353525°C2系统脱盐率%9898第一年%9797第二年3回收率%7575F、离子混床装置(单台 X2,以下为单台参数):序号参数名称单位设计值保证值备注1出力2电导率MW0.<0.3二氧化硅M<20<203、系统化学药品:3.1、进口高效阻垢剂化学成分:纯度:100%配置浓度由现场调试工程师提供3.2、盐酸:化学成分:HCI等级:工业级纯度:31%含铁量:0.1%3.3、氢氧化钠:化学成分:NaOHI等级:工业级纯度:30%3 系统说明1、工艺说明:对比原水水质情况,推荐选择工艺成熟、操作方便、运行操作费用低的单级反渗透+离子混床水处理系统。水处理系统先用原水增压泵将原水送入由多介质过滤器、加阻垢剂装置和保安过滤器的预处理系统,然后进超滤系统做进一步净化,再进反渗透除去绝大部分的盐分,再经混床进行深度脱盐处理,使产水水质满足使用要求。工艺流程为:原水箱(池)f 原水增压泵 f 多介质过滤器 f 活性炭过滤器 f 阻垢剂装置 f 精密过滤器 f 超滤系统 f 超滤水箱 f 反渗透系...
