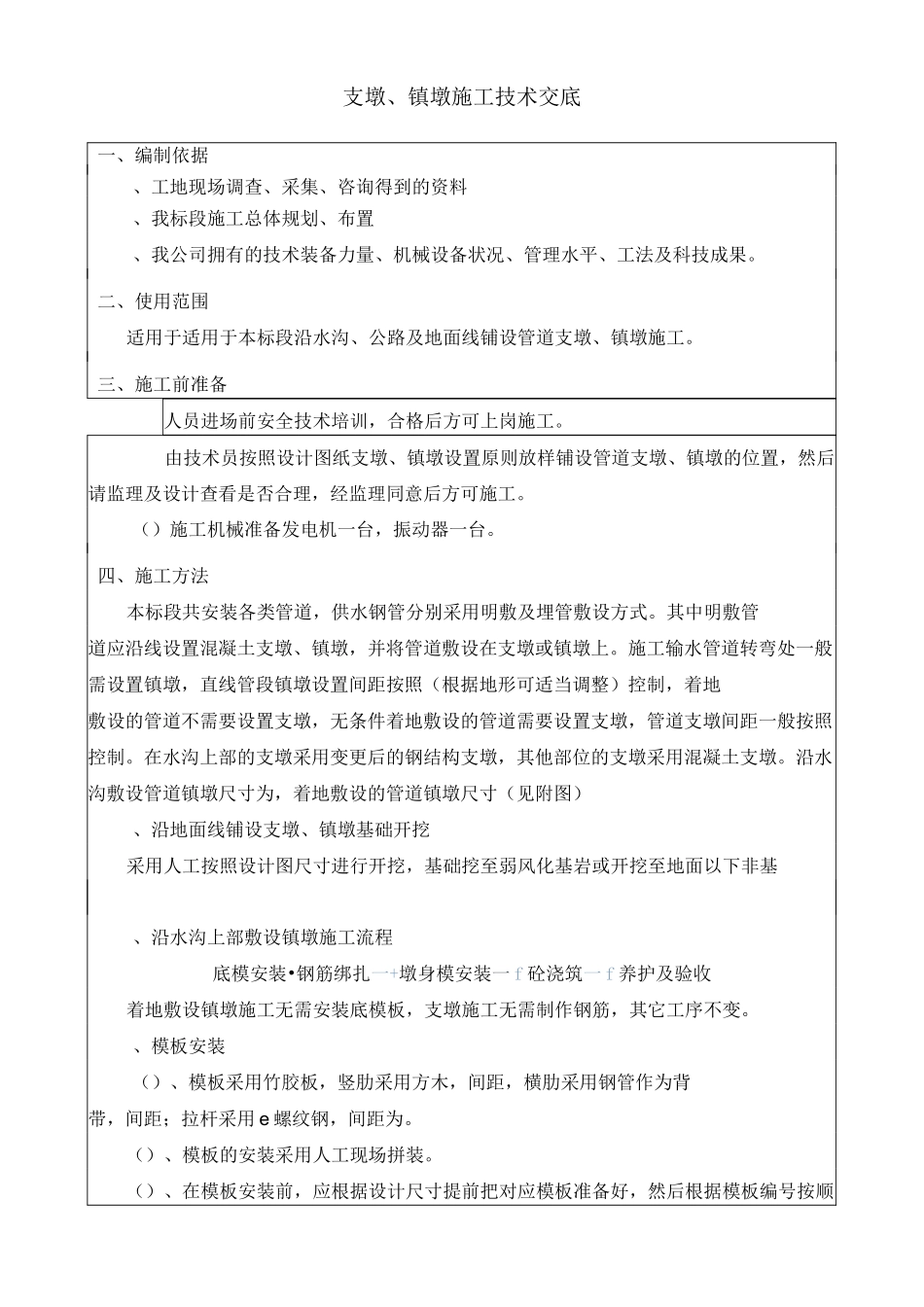

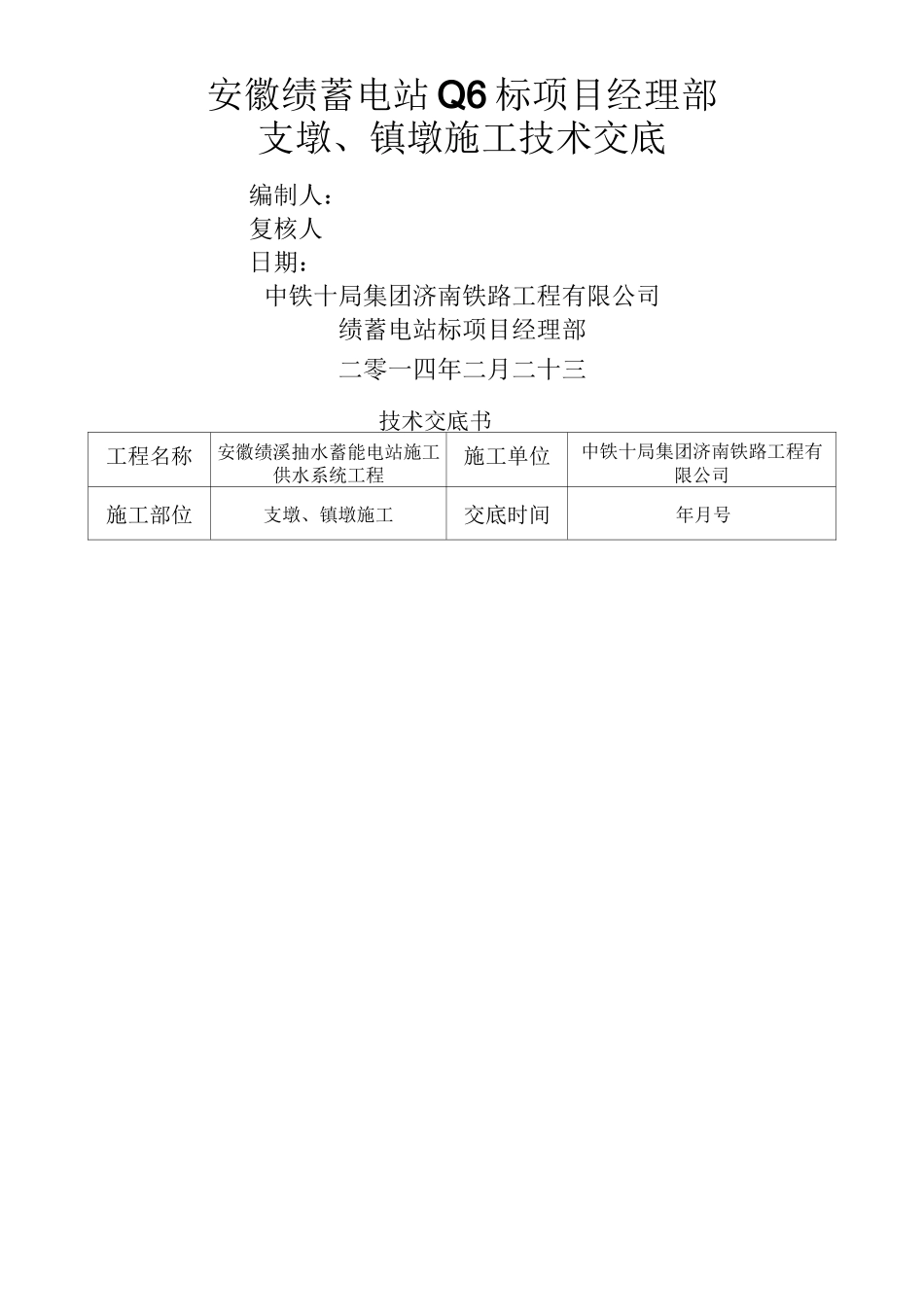

安徽绩蓄电站 Q6 标项目经理部支墩、镇墩施工技术交底编制人：复核人日期：中铁十局集团济南铁路工程有限公司绩蓄电站标项目经理部二零一四年二月二十三技术交底书工程名称安徽绩溪抽水蓄能电站施工供水系统工程施工单位中铁十局集团济南铁路工程有限公司施工部位支墩、镇墩施工交底时间年月号支墩、镇墩施工技术交底一、编制依据、工地现场调查、采集、咨询得到的资料、我标段施工总体规划、布置、我公司拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。二、使用范围适用于适用于本标段沿水沟、公路及地面线铺设管道支墩、镇墩施工。三、施工前准备人员进场前安全技术培训，合格后方可上岗施工。由技术员按照设计图纸支墩、镇墩设置原则放样铺设管道支墩、镇墩的位置，然后请监理及设计查看是否合理，经监理同意后方可施工。（）施工机械准备发电机一台，振动器一台。四、施工方法本标段共安装各类管道，供水钢管分别采用明敷及埋管敷设方式。其中明敷管道应沿线设置混凝土支墩、镇墩，并将管道敷设在支墩或镇墩上。施工输水管道转弯处一般需设置镇墩，直线管段镇墩设置间距按照（根据地形可适当调整）控制，着地敷设的管道不需要设置支墩，无条件着地敷设的管道需要设置支墩，管道支墩间距一般按照控制。在水沟上部的支墩采用变更后的钢结构支墩，其他部位的支墩采用混凝土支墩。沿水沟敷设管道镇墩尺寸为，着地敷设的管道镇墩尺寸（见附图）、沿地面线铺设支墩、镇墩基础开挖采用人工按照设计图尺寸进行开挖，基础挖至弱风化基岩或开挖至地面以下非基、沿水沟上部敷设镇墩施工流程底模安装•钢筋绑扎一+墩身模安装一 f 砼浇筑一 f 养护及验收着地敷设镇墩施工无需安装底模板，支墩施工无需制作钢筋，其它工序不变。、模板安装（）、模板采用竹胶板，竖肋采用方木，间距，横肋采用钢管作为背带，间距；拉杆采用 e 螺纹钢，间距为。（）、模板的安装采用人工现场拼装。（）、在模板安装前，应根据设计尺寸提前把对应模板准备好，然后根据模板编号按顺序支立；立模时，应根据技术放样的控制点挂线进行，并根据标高交底提前把模板设计支立底部位置予以找平。（）、模板安装必须稳固牢靠，模板接缝处用双面胶带进行封堵，做到接缝严密，不得漏浆；在混凝土浇注前，模板内的积水和杂物应清理干净。（）、模板的加固采用设对拉拉杆予以固定，四周用方木支撑。（）、模板质量检查项目和质量标准：模板质量检查项目和质量标准项类...
