施工围墙施工方案

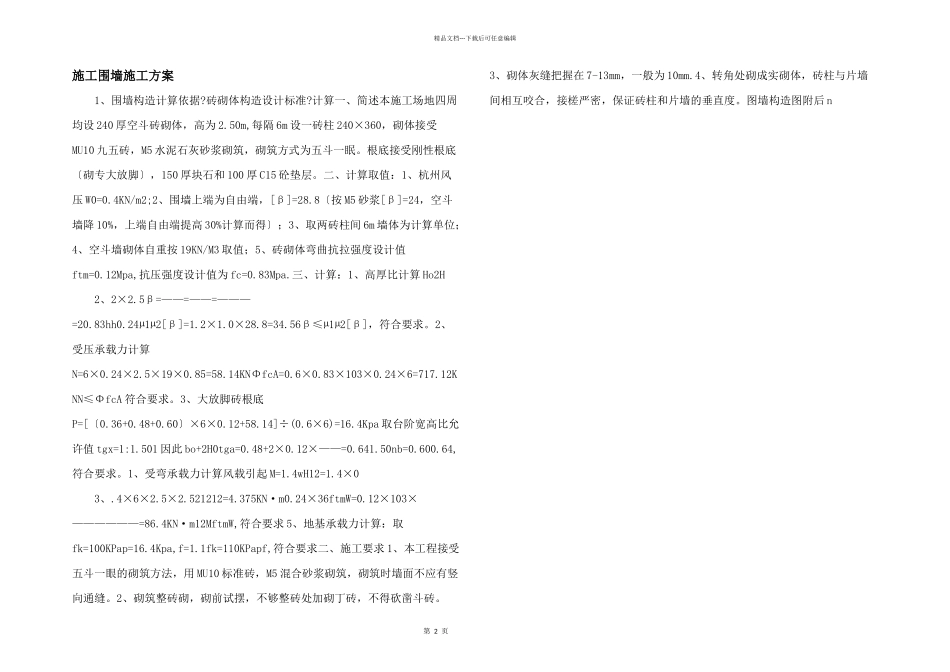

施工围墙施工方案_第1页
1/1
第 2 页精品文档---下载后可任意编辑施工围墙施工方案 1、围墙构造计算依据?砖砌体构造设计标准?计算一、简述本施工场地四周均设 240 厚空斗砖砌体,高为 2.50m,每隔 6m 设一砖柱 240×360,砌体接受MU10 九五砖,M5 水泥石灰砂浆砌筑,砌筑方式为五斗一眠。根底接受刚性根底〔砌专大放脚〕,150 厚块石和 100 厚 C15 砼垫层。二、计算取值:1、杭州风压 W0=0.4KN/m2;2、围墙上端为自由端,[β]=28.8〔按 M5 砂浆[β]=24,空斗墙降 10%,上端自由端提高 30%计算而得〕;3、取两砖柱间 6m 墙体为计算单位;4、空斗墙砌体自重按 19KN/M3 取值;5、砖砌体弯曲抗拉强度设计值ftm=0.12Mpa,抗压强度设计值为 fc=0.83Mpa.三、计算:1、高厚比计算 Ho2H 2、2×2.5β=——=——=———=20.83hh0.24µ1µ2[β]=1.2×1.0×28.8=34.56β≤µ1µ2[β],符合要求。2、受压承载力计算N=6×0.24×2.5×19×0.85=58.14KNΦfcA=0.6×0.83×103×0.24×6=717.12KNN≤ΦfcA 符合要求。3、大放脚砖根底P=[〔0.36+0.48+0.60〕×6×0.12+58.14]÷(0.6×6)=16.4Kpa 取台阶宽高比允许值 tgx=1:1.501 因此 bo+2H0tga=0.48+2×0.12×——=0.641.50nb=0.600.64,符合要求。1、受弯承载力计算风载引起 M=1.4wH12=1.4×0 3、.4×6×2.5×2.521212=4.375KN·m0.24×36ftmW=0.12×103×——————=86.4KN·m12MftmW,符合要求 5、地基承载力计算:取fk=100KPap=16.4Kpa,f=1.1fk=110KPapf,符合要求二、施工要求 1、本工程接受五斗一眼的砌筑方法,用 MU10 标准砖,M5 混合砂浆砌筑,砌筑时墙面不应有竖向通缝。2、砌筑整砖砌,砌前试摆,不够整砖处加砌丁砖,不得砍凿斗砖。3、砌体灰缝把握在 7-13mm,一般为 10mm.4、转角处砌成实砌体,砖柱与片墙间相互咬合,接槎严密,保证砖柱和片墙的垂直度。图墙构造图附后 n
