坐标导入cad

坐标导入cad_第1页
1/6
坐标导入cad_第2页
2/6
坐标导入cad_第3页
3/6

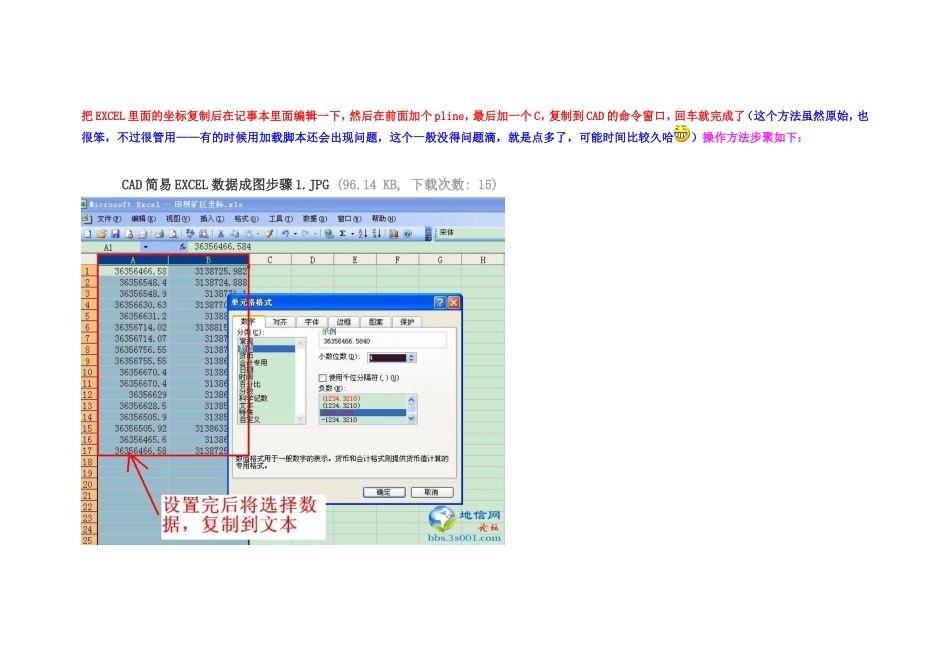

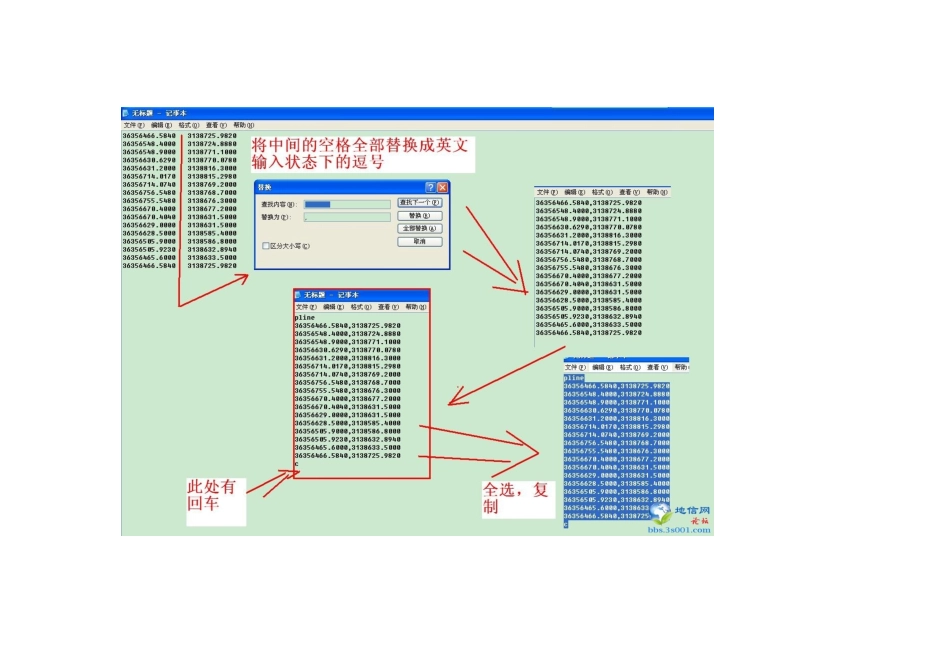

把 EXCEL 里面的坐标复制后在记事本里面编辑一下,然后在前面加个 pline,最后加一个 C,复制到 CAD 的命令窗口,回车就完成了(这个方法虽然原始,也很笨,不过很管用——有的时候用加载脚本还会出现问题,这个一般没得问题滴,就是点多了,可能时间比较久哈)操作方法步聚如下:CAD 简易 EXCEL 数据成图步骤 1.JPG (96.14 KB, 下载次数: 15) CAD 简易 EXCEL 数据成图步骤 2.JPG (211.25 KB, 下载次数: 7) CAD 简易 EXCEL 数据成图步骤 3.JPG (128.08 KB, 下载次数: 10) 其实不用借住 TXT 文本转换,直接在 EXCEL 中 编入公式,也可实现 Y,X 格式 在 C2 单元格编入 =B2&","&A2 公式 ,然后复制公式到 C3--C10 , 这样就完成啦批量输入坐标点的准备工作, 打开 CAD 复制 C2--C10 数据 在 CAD 中选择所用命令 在命令框中输入 粘贴的数据 就快速形成图形啊。 要注意的是,这些坐标点事先要按顺序编排好,要不画出的图形会出错!啰嗦了半天,其实操作起来很简便问题是很多块图斑坐标就不好整了呀,会有一个连线在中间那就得把不同图斑的坐标分开来哈无论用什么方法展点,都存在将坐标分开的问题其实我帖子中说的办法只是一个引子,也说得很啰嗦的其实就是点一下画线命令(如画多段线),点完之后将光标移动到输入命令的地方,将复制的坐标数据(中间加逗号的格式)粘贴进来,最后回车,就可以实现功能展点了帖子中在前面加上 pline 的命令就是画多段线还有一种就是编辑脚本,脚本对于需要把点号也给显示出来的情况很有用(复制粘贴没办法实现标注功能
