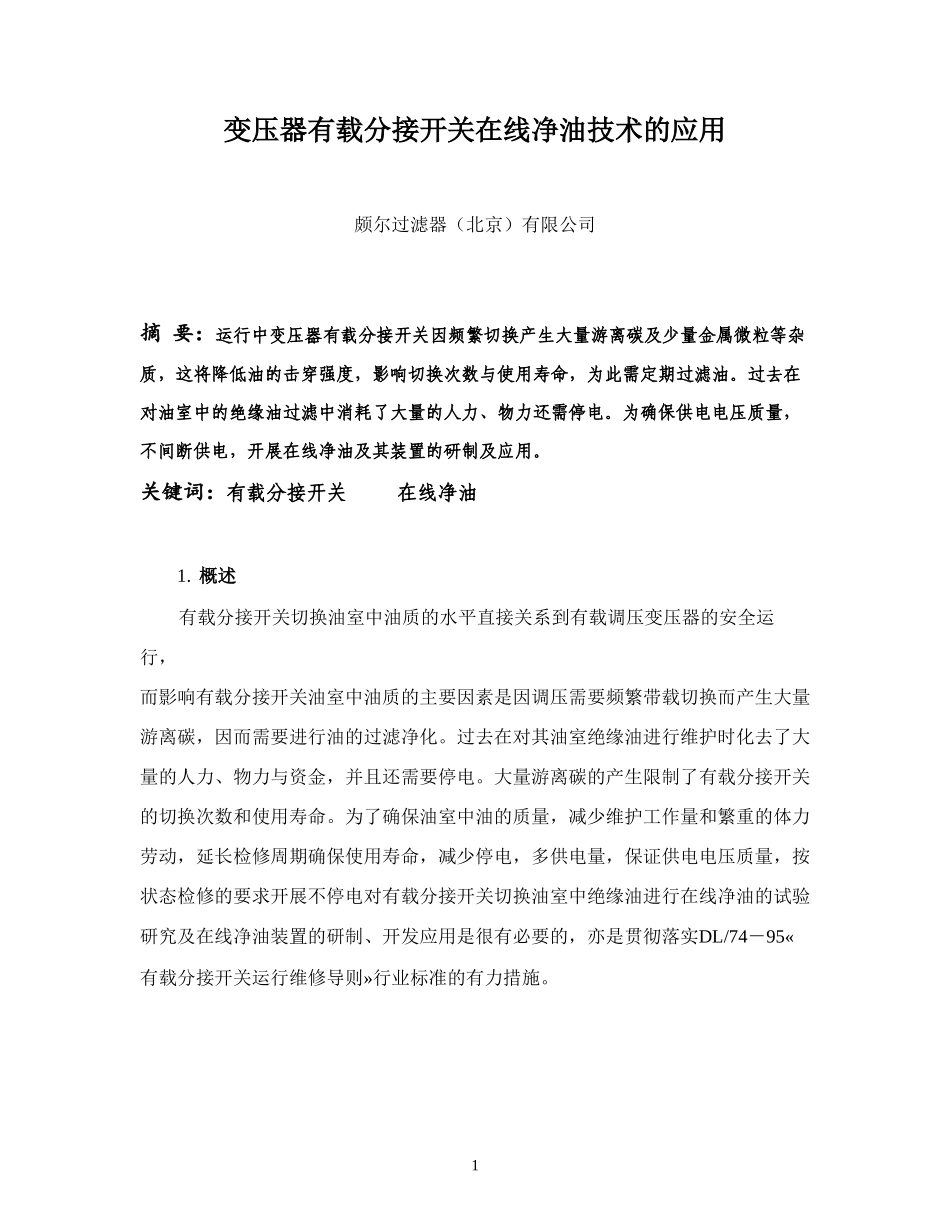

变压器有载分接开关在线净油技术的应用颇尔过滤器（北京）有限公司 摘 要：运行中变压器有载分接开关因频繁切换产生大量游离碳及少量金属微粒等杂质，这将降低油的击穿强度，影响切换次数与使用寿命，为此需定期过滤油。过去在对油室中的绝缘油过滤中消耗了大量的人力、物力还需停电。为确保供电电压质量，不间断供电，开展在线净油及其装置的研制及应用。关键词：有载分接开关 在线净油1. 概述 有载分接开关切换油室中油质的水平直接关系到有载调压变压器的安全运行，而影响有载分接开关油室中油质的主要因素是因调压需要频繁带载切换而产生大量游离碳，因而需要进行油的过滤净化。过去在对其油室绝缘油进行维护时化去了大量的人力、物力与资金，并且还需要停电。大量游离碳的产生限制了有载分接开关的切换次数和使用寿命。为了确保油室中油的质量，减少维护工作量和繁重的体力劳动，延长检修周期确保使用寿命，减少停电，多供电量，保证供电电压质量，按状态检修的要求开展不停电对有载分接开关切换油室中绝缘油进行在线净油的试验研究及在线净油装置的研制、开发应用是很有必要的，亦是贯彻落实DL/74－95« 有载分接开关运行维修导则»行业标准的有力措施。 1 为此PALL与供电局合作完成了有载分接开关在线净油装置的安装调试与应用，其中有近百台分别安装在不同型号的有载分接开关上，适合于35KV—110KV—220KV—500KV电压等级的变压器。 有载分接开关在带负荷快速切换时，绝缘油在电弧的作用下，将分解产生游离碳、氢气、可燃性烃类气体，还将产生微量金属颗粒。其中游离碳及金属微粒等杂质的一部分附积在分接开关绝缘件表面，特别在电场集中的带电触头附近，另一部分悬浮于油中，而大部分是积沉在切换油室箱底。 分布在绝缘件表面的颗粒杂质将降低绝缘件的绝缘强度，悬浮于油中的颗粒杂质则影响油的击穿电压，特别在油中微水含量增加时，将加速降低油的击穿电压，影响有载分接开关的绝缘水平。颗粒杂质的存在及数量对复合式分接开关影响尤为明显，因为此类开关的切换与分接选择合为一体在同一油室。选择部分的绝缘件直接受到污油的影响。颗粒杂质的数量随着切换次数的增加而增多，这将越来越严重地影响分接开关的整体绝缘水平。« 有载分接开关运行维修导则 » 中规定，运行中每切换5000－10000次或1－2年或油中击穿电压低于25kV时应开盖清洗换油或滤油一次，每六个月至一年或分接变换2000－4000次至少采样一次。如超期不滤油也...
