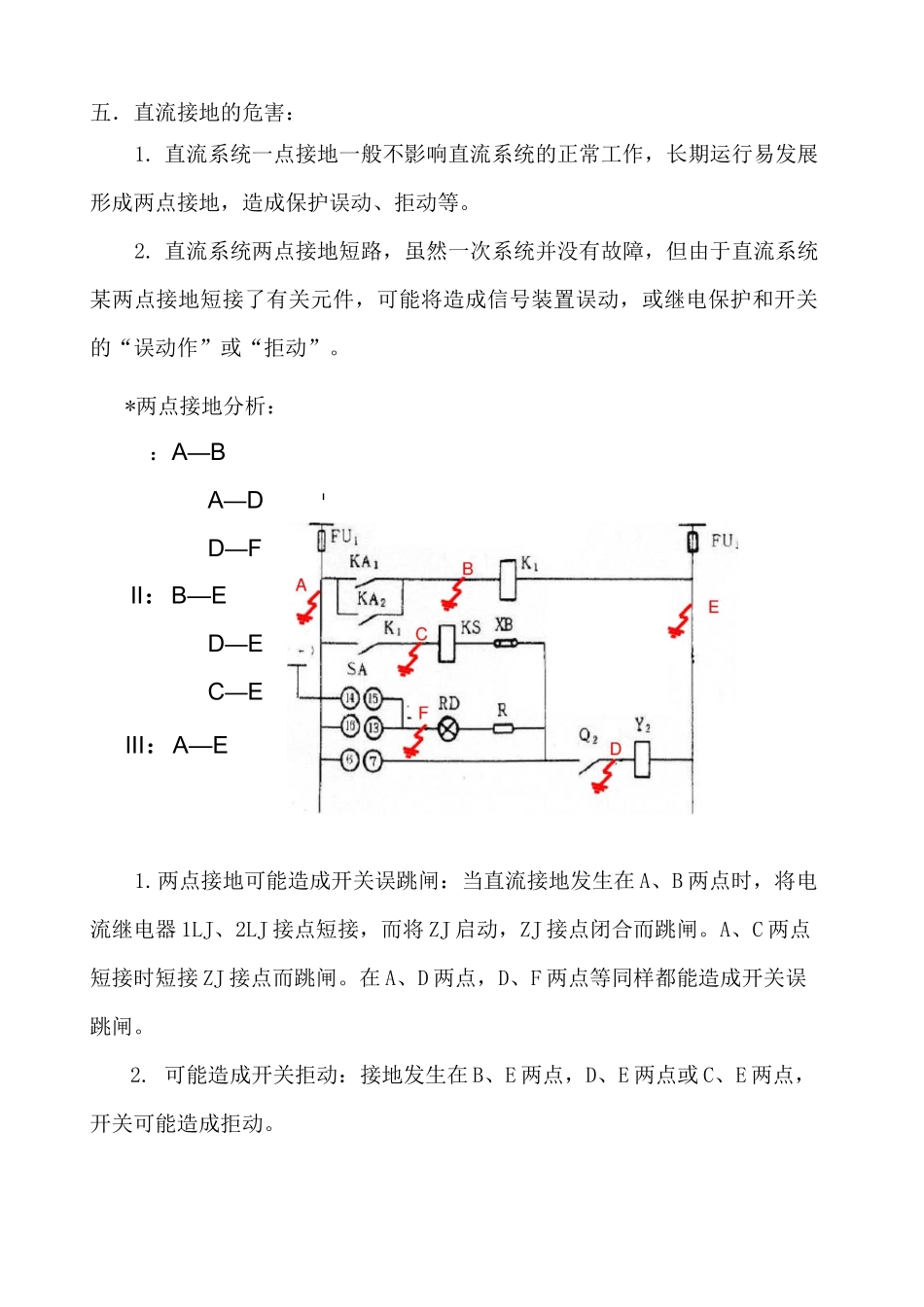

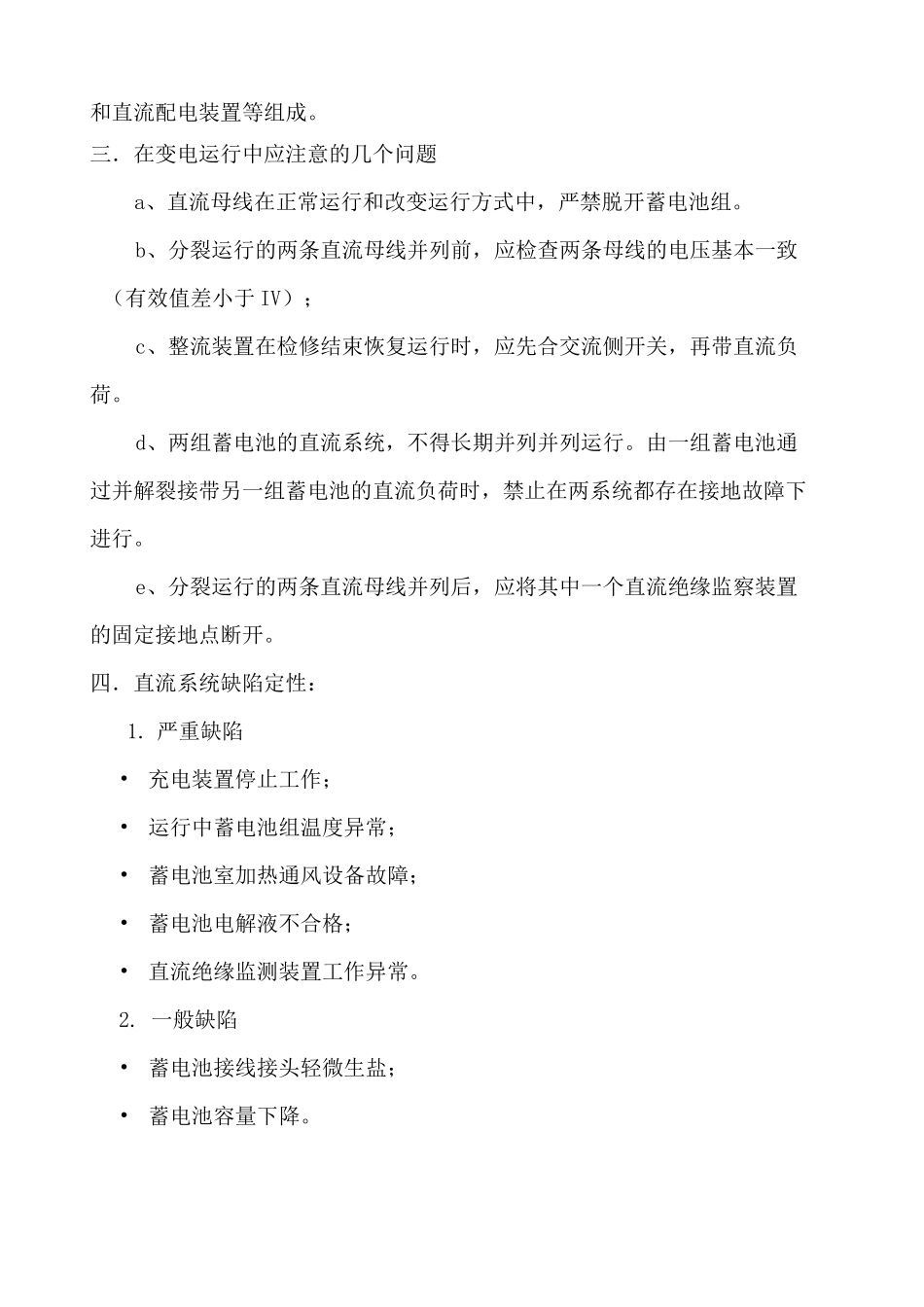

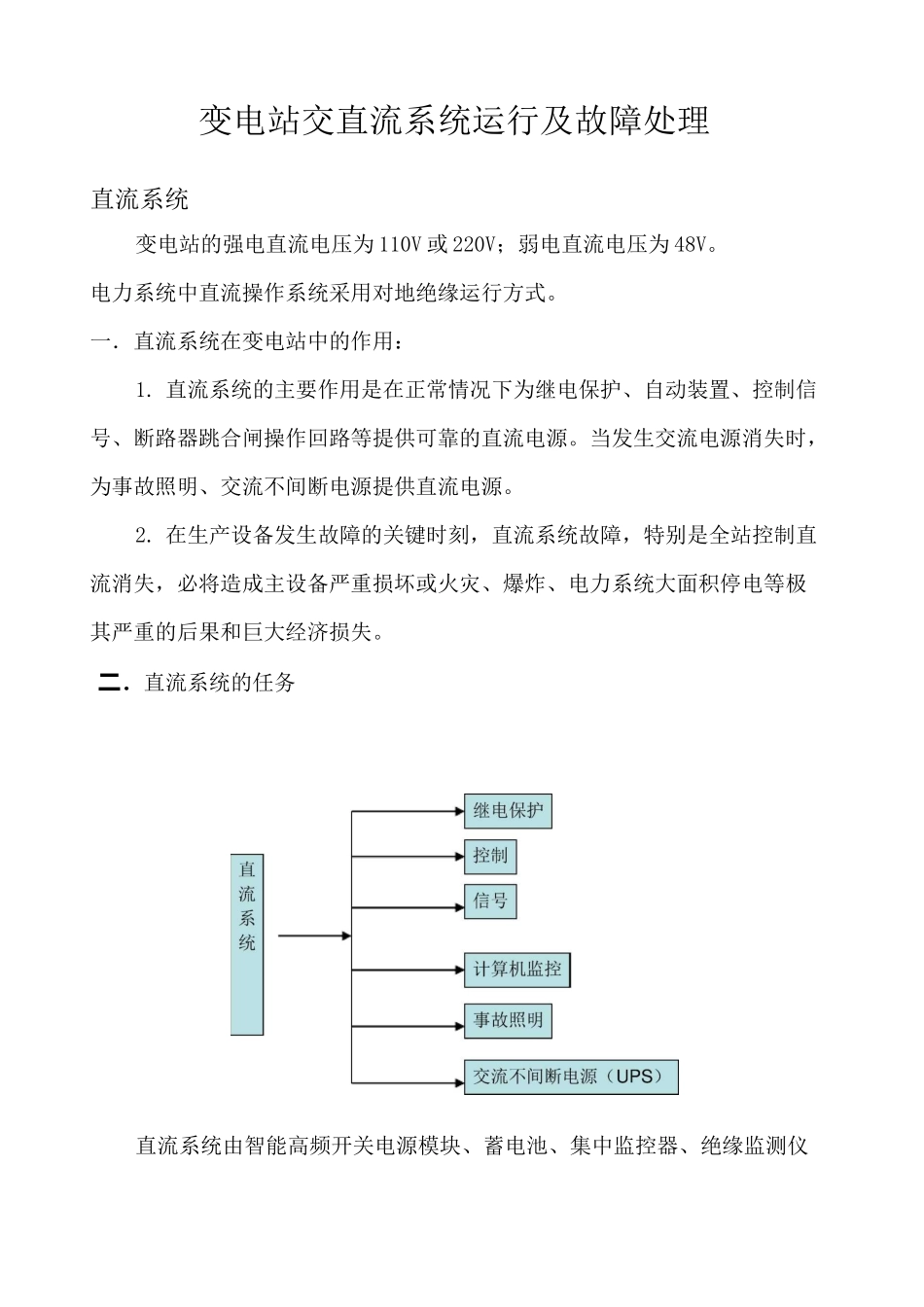

变电站交直流系统运行及故障处理直流系统变电站的强电直流电压为 110V 或 220V；弱电直流电压为 48V。电力系统中直流操作系统采用对地绝缘运行方式。一．直流系统在变电站中的作用：1. 直流系统的主要作用是在正常情况下为继电保护、自动装置、控制信号、断路器跳合闸操作回路等提供可靠的直流电源。当发生交流电源消失时，为事故照明、交流不间断电源提供直流电源。2. 在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。二．直流系统的任务直流系统由智能高频开关电源模块、蓄电池、集中监控器、绝缘监测仪和直流配电装置等组成。三．在变电运行中应注意的几个问题a、直流母线在正常运行和改变运行方式中，严禁脱开蓄电池组。b、分裂运行的两条直流母线并列前，应检查两条母线的电压基本一致（有效值差小于 IV）；c、整流装置在检修结束恢复运行时，应先合交流侧开关，再带直流负荷。d、两组蓄电池的直流系统，不得长期并列并列运行。由一组蓄电池通过并解裂接带另一组蓄电池的直流负荷时，禁止在两系统都存在接地故障下进行。e、分裂运行的两条直流母线并列后，应将其中一个直流绝缘监察装置的固定接地点断开。四．直流系统缺陷定性：1. 严重缺陷•充电装置停止工作；•运行中蓄电池组温度异常；•蓄电池室加热通风设备故障；•蓄电池电解液不合格；•直流绝缘监测装置工作异常。2. 一般缺陷•蓄电池接线接头轻微生盐；•蓄电池容量下降。五．直流接地的危害：1. 直流系统一点接地一般不影响直流系统的正常工作，长期运行易发展形成两点接地，造成保护误动、拒动等。2. 直流系统两点接地短路，虽然一次系统并没有故障，但由于直流系统某两点接地短接了有关元件，可能将造成信号装置误动，或继电保护和开关的“误动作”或“拒动”。*两点接地分析：：A—BA—DD—FII：B—ED—EC—EIII：A—E1.两点接地可能造成开关误跳闸：当直流接地发生在 A、B 两点时，将电流继电器 1LJ、2LJ 接点短接，而将 ZJ 启动，ZJ 接点闭合而跳闸。A、C 两点短接时短接 ZJ 接点而跳闸。在 A、D 两点，D、F 两点等同样都能造成开关误跳闸。2. 可能造成开关拒动：接地发生在 B、E 两点，D、E 两点或 C、E 两点，开关可能造成拒动。L3. 两点接地引起保险熔断：接地点发生在 A、E 两点，引起保险熔断。当接地点发生在 B、E ...
