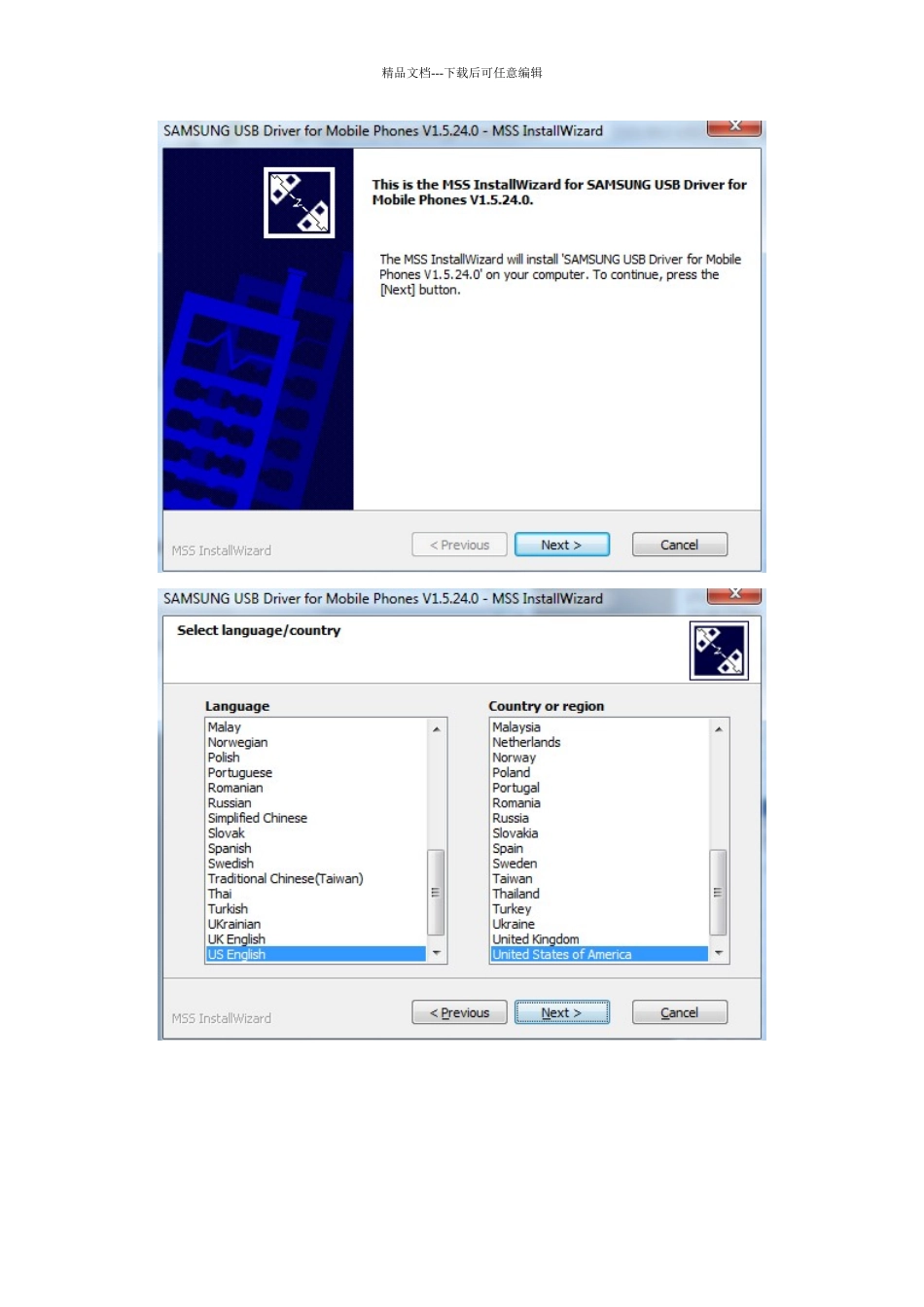

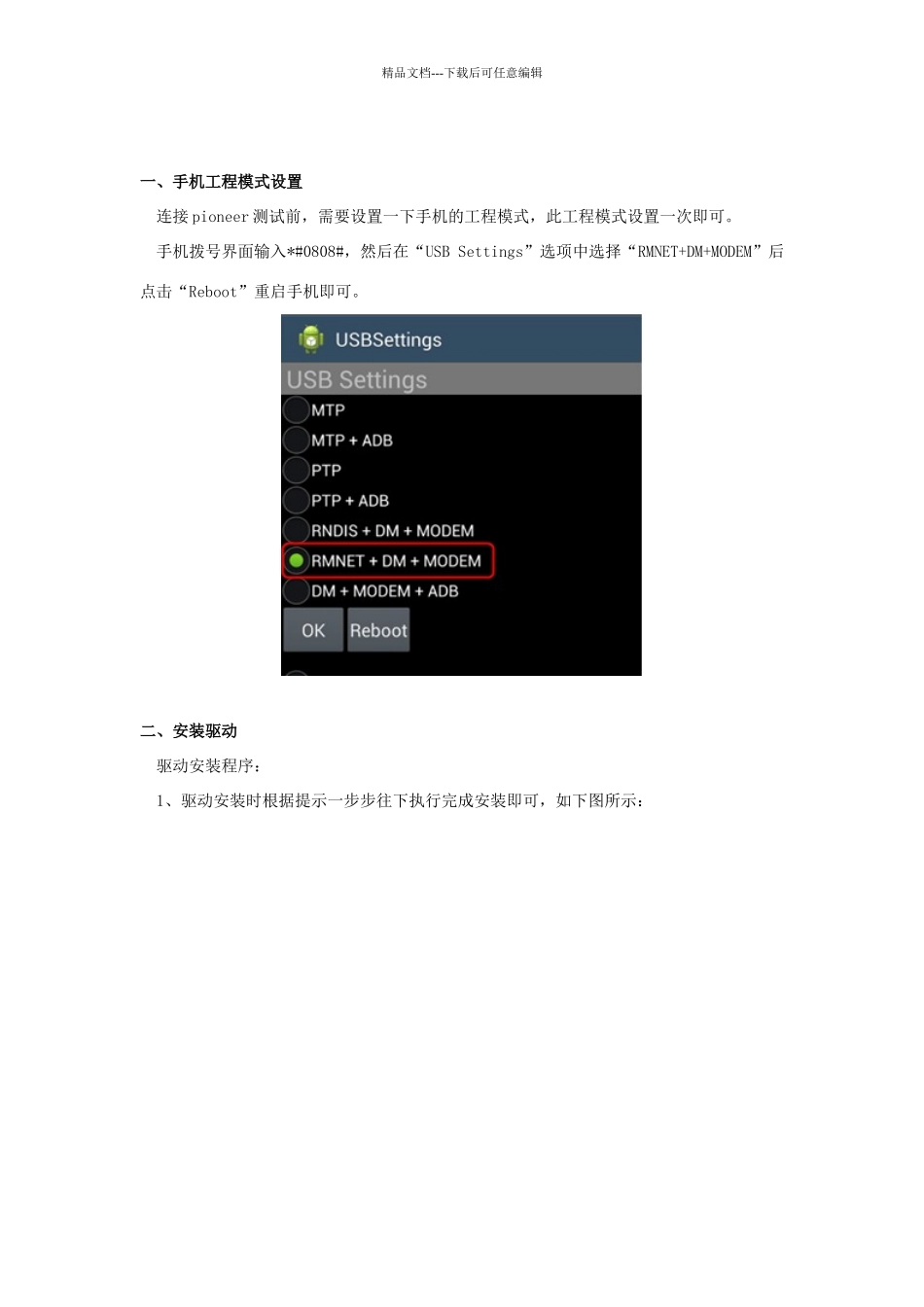

三星 Note III N7509V 连接 pioneer 操作手册精品文档---下载后可任意编辑一、手机工程模式设置连接 pioneer 测试前，需要设置一下手机的工程模式，此工程模式设置一次即可。手机拨号界面输入*#0808#，然后在“USB Settings”选项中选择“RMNET+DM+MODEM”后点击“Reboot”重启手机即可。二、安装驱动驱动安装程序：1、驱动安装时根据提示一步步往下执行完成安装即可，如下图所示：精品文档---下载后可任意编辑精品文档---下载后可任意编辑2、驱动安装成功后把设备连接电脑，在电脑设备管理器中正常应可看到端口信息如下：精品文档---下载后可任意编辑精品文档---下载后可任意编辑三、连接 pioneer 测试注意：终端连接 Pioneer 测试前应把手机上的“移动数据”功能关闭，另外 WLAN 和蓝牙功能建议也关闭掉，再是在手机“设定”菜单中把“启用 4G”功能打开。1、设备端口配置（1）自动配置点击工具栏的自动检测按钮（如下图 1 所示）可进行设备自动端口配置，然后在弹出的终端型号选择框中选择“SAMSUNG Note III N7509V”即可（如下图 2 所示）。（2）手动配置在导航栏进入“设备”分页，双击 Handset，弹出设备端口手动配置窗口，“Network”选择“LTE”，“Device”选择“SAMSUNG Note III N7509V”进行配置，其余端口配置请遵照下图进行设置，设置完成后点击“Apply”即可完成此设备配置，点击“OK”关闭设备配置界面。精品文档---下载后可任意编辑2、测试模板配置导航栏“设备”分页，点击选中需配置测试模板的设备后下面自动出现各测试业务模板选择界面，根据需要勾选相应业务后双击模板名称可根据实际编辑测试业务模板，下面以“FTP Download”业务加以说明：精品文档---下载后可任意编辑注意：（1）网络连接类型中应选择默认的“LTE Dial”方式（否则可能导致无法测出网络实际峰值速率），另外应根据实际网络配置设置相应的 APN（否则 LTE→eHRPD 重定向时拨号会断开），网络配置的 APN 可在“LTE NAS-->Attach accept”信令中查看，如下图所示，一般是“ctlte”。精品文档---下载后可任意编辑（2）测试脚本“高级”中可设置“线程个数”，设置足够大的线程个数才能测出网络峰值速率。3、连接测试设备端口及测试模板配置完成后，依次点击工具栏的设备“连接”及数据“记录”按钮并通过“Device Control”窗口可进行业务测试，如下图所示：精品文档---下载后可任意编辑另，测试时建议加载“LTE-EVDO Test”场景，此场景包含了测试时 LTE 及 EVDO 主要信息，如下图所示：
