承台钢筋砼套箱施工方案

承台钢筋砼套箱施工方案_第1页
1/9
承台钢筋砼套箱施工方案_第2页
2/9
承台钢筋砼套箱施工方案_第3页
3/9

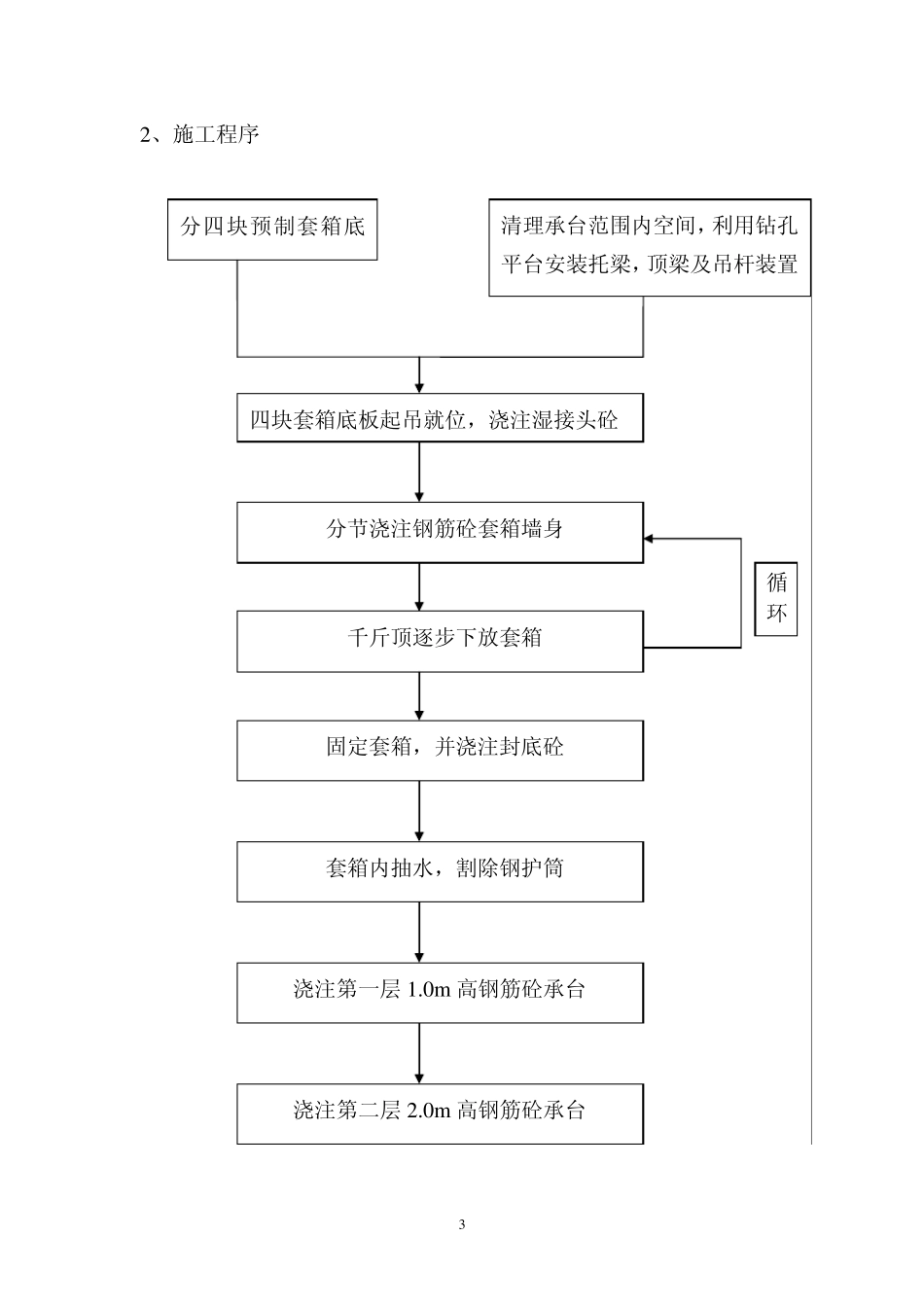

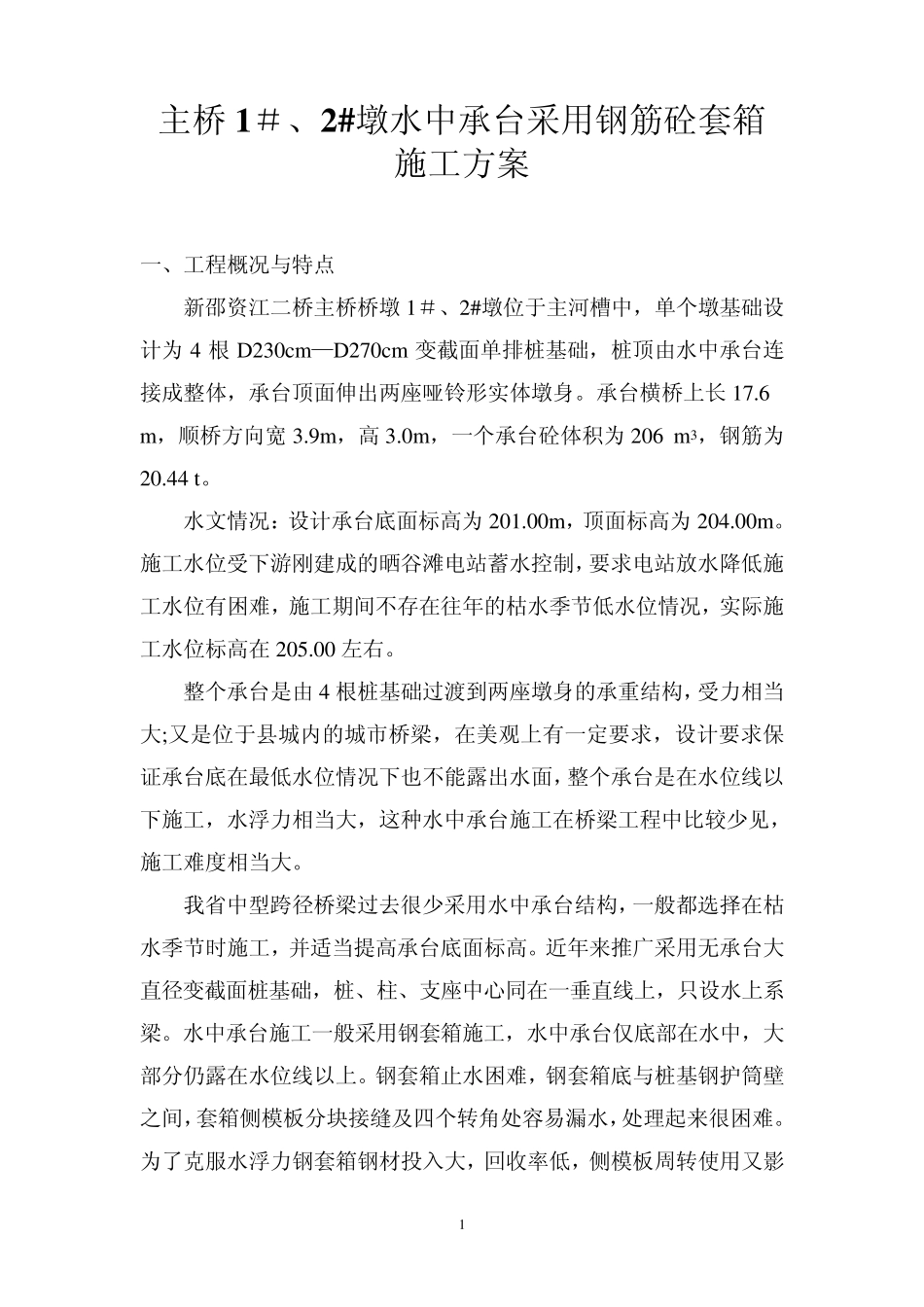

1 主桥1 #、2 # 墩水中承台采用钢筋砼套箱 施工方案 一、工程概况与特点 新邵资江二桥主桥桥墩1#、2#墩位于主河槽中,单个墩基础设计为4 根D230cm—D270cm 变截面单排桩基础,桩顶由水中承台连接成整体,承台顶面伸出两座哑铃形实体墩身。承台横桥上长 17.6 m,顺桥方向宽 3.9m,高 3.0m,一个承台砼体积为206 m3,钢筋为20.44 t。 水文情况:设计承台底面标高为201.00m,顶面标高为204.00m。施工水位受下游刚建成的晒谷滩电站蓄水控制,要求电站放水降低施工水位有困难,施工期间不存在往年的枯水季节低水位情况,实际施工水位标高在 205.00 左右。 整个承台是由 4 根桩基础过渡到两座墩身的承重结构,受力相当大;又是位于县城内的城市桥梁,在美观上有一定要求,设计要求保证承台底在最低水位情况下也不能露出水面,整个承台是在水位线以下施工,水浮力相当大,这种水中承台施工在桥梁工程中比较少见,施工难度相当大。 我省中型跨径桥梁过去很少采用水中承台结构,一般都选择在枯水季节时施工,并适当提高承台底面标高。近年来推广采用无承台大直径变截面桩基础,桩、柱、支座中心同在一垂直线上,只设水上系梁。水中承台施工一般采用钢套箱施工,水中承台仅底部在水中,大部分仍露在水位线以上。钢套箱止水困难,钢套箱底与桩基钢护筒壁之间,套箱侧模板分块接缝及四个转角处容易漏水,处理起来很困难。为了克服水浮力钢套箱钢材投入大,回收率低,侧模板周转使用又影 2 响工期,潜水水下作业工作量多,施工成本很高。 根据 1#、2#墩承台设计构造及桥位的水文情况,我们为了确保施工安全和质量,加快施工进度,参考外省类似承台施工的经验,拟采用钢筋混凝土套箱方案施工承台。 二、施工方案 1、钢筋混凝土套箱构造及优点: 钢筋混凝土套箱,其构造类似于钢套箱。先分块预制 4 块钢筋混凝土底板,底板平面预留桩位孔。利用钻孔平台设置 5 组 2I36 工字钢梁组下托梁,在平台上部对应下托梁设置 5 组 2I36 工字钢梁组上顶梁,上下之间配 Φ 32 精轧螺纹钢筋作吊杆。将 4 块底板预制件起吊套在墩位测量定位,并浇湿接头砼连成套箱底板为整体。再浇注钢筋混凝土套箱四方墙身,在上顶梁用千斤顶、吊杆逐节下放套箱入水,并逐步加高四方墙身至设计高度。套箱内四个角电焊钢斜撑,并在长边墙身之间电焊两层水平撑来平衡水的侧压力。套箱下放定位达到设计要求后,浇注底板水下封底混凝土,将套箱底板预...
