技术方案V2上海市新天地朗廷酒店变频空调改造工程招标采购项目

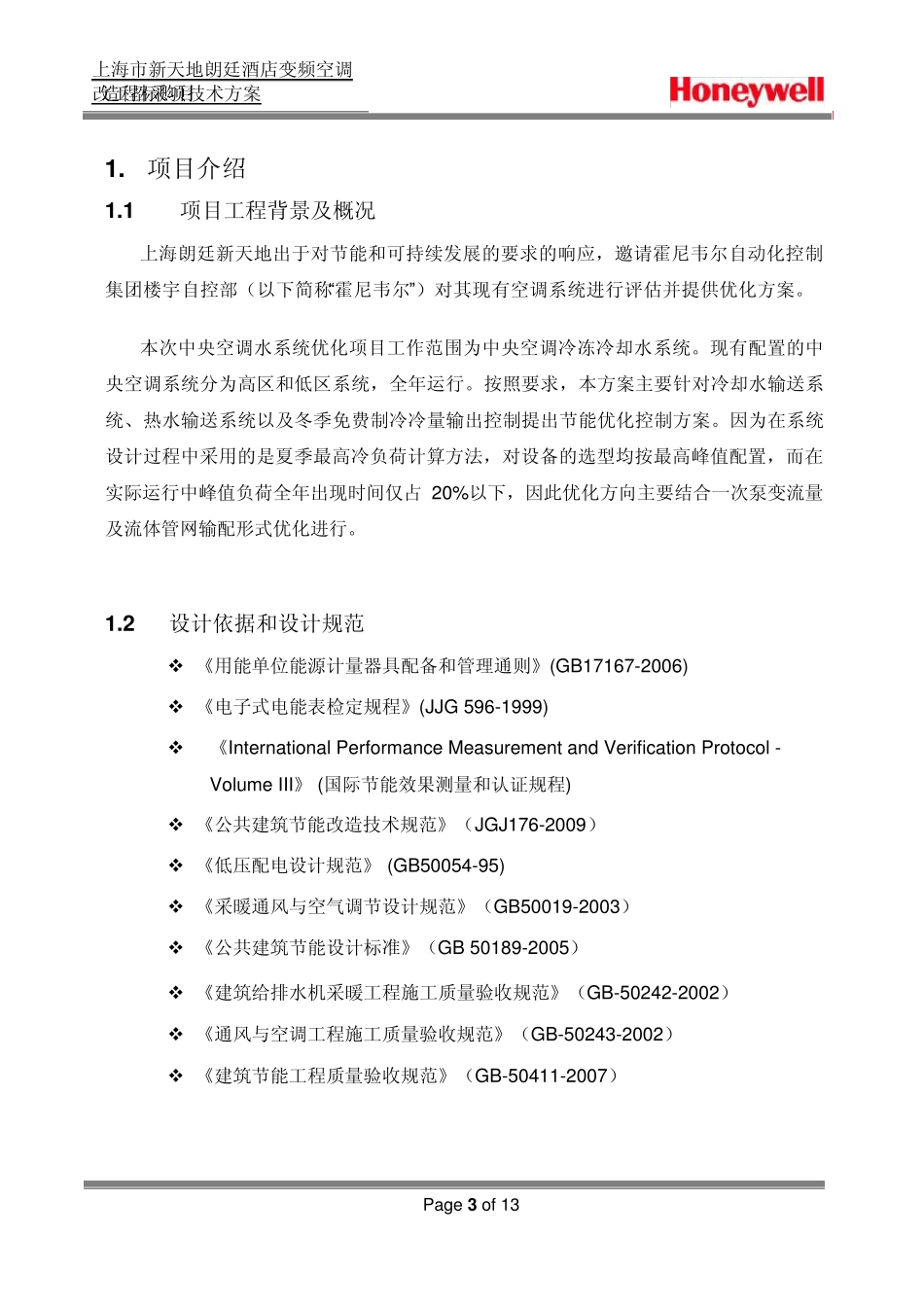

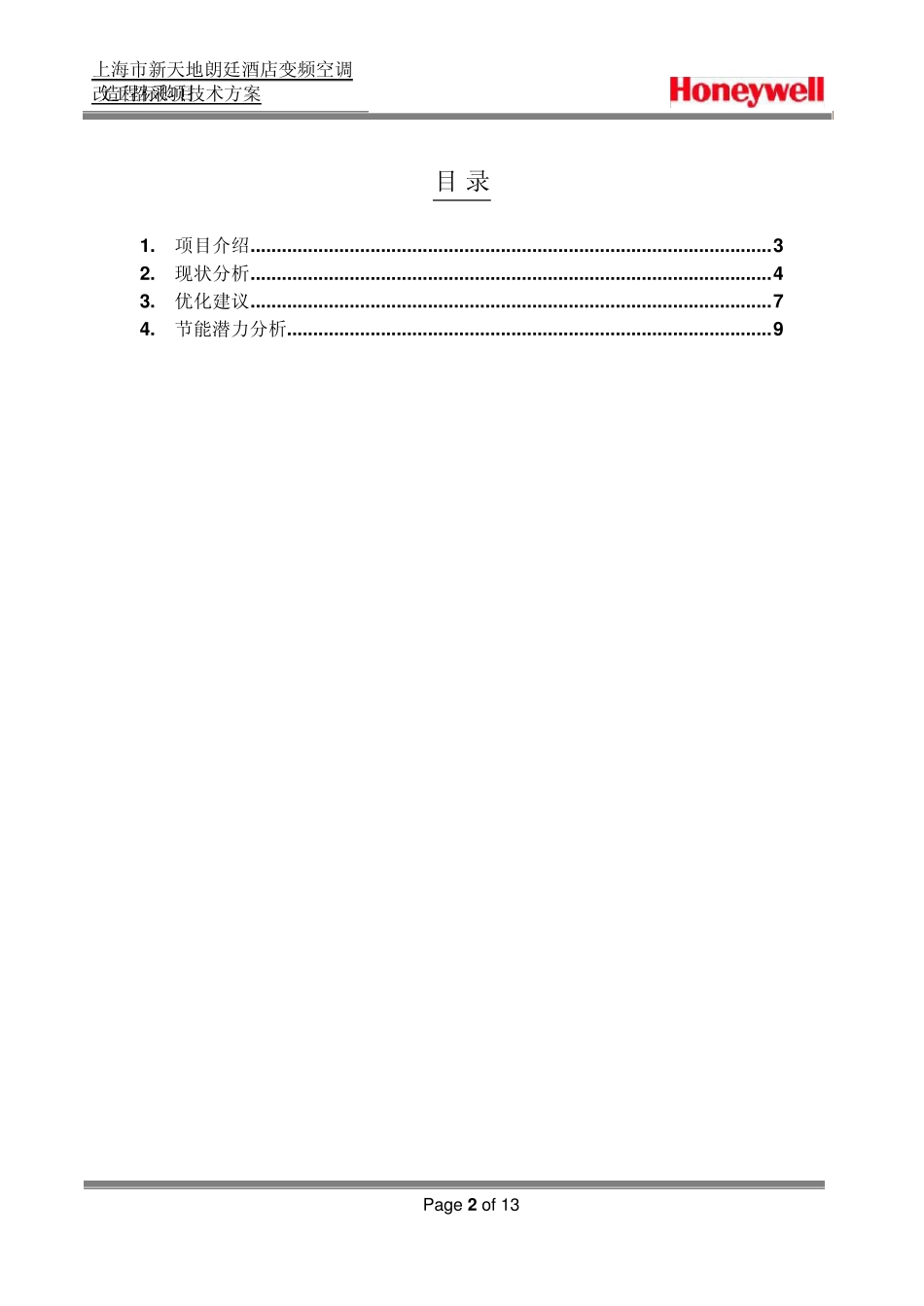

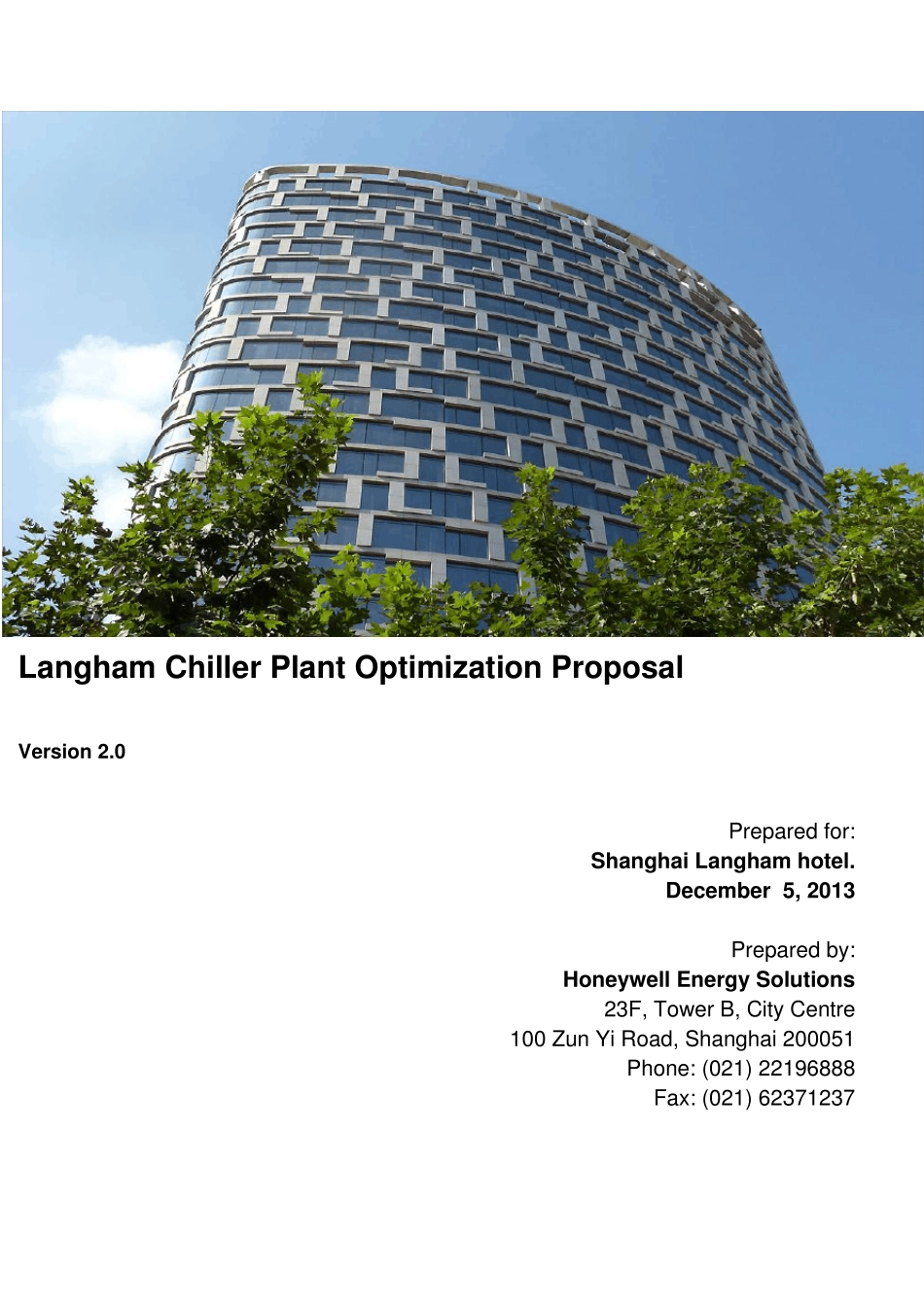

Langham Chiller Plant Optimization Proposal Version 2.0 Prepared for: Shanghai Langham hotel. December 5, 2013 Prepared by: Honeywell Energy Solutions 23F, Tower B, City Centre 100 Zun Yi Road, Shanghai 200051 Phone: (021) 22196888 Fax: (021) 62371237 上海市新天地朗廷酒店变频空调改造工程招标采购项目技术方案 Pag e 2 o f 13 目 录 1 . 项目介绍 .................................................................................................... 3 2 . 现状分析 .................................................................................................... 4 3 . 优化建议 .................................................................................................... 7 4 . 节能潜力分析............................................................................................. 9 上海市新天地朗廷酒店变频空调改造工程招标采购项目技术方案 Page 3 of 13 1 . 项目介绍 1 .1 项目工程背景及概况 上海朗廷新天地出于对节能和可持续发展的要求的响应，邀请霍尼韦尔自动化控制集团楼宇自控部（以下简称“霍尼韦尔”）对其现有空调系统进行评估并提供优化方案。 本次中央空调水系统优化项目工作范围为中央空调冷冻冷却水系统。现有配置的中央空调系统分为高区和低区系统，全年运行。按照要求，本方案主要针对冷却水输送系统、热水输送系统以及冬季免费制冷冷量输出控制提出节能优化控制方案。因为在系统设计过程中采用的是夏季最高冷负荷计算方法，对设备的选型均按最高峰值配置，而在实际运行中峰值负荷全年出现时间仅占 20%以下，因此优化方向主要结合一次泵变流量及流体管网输配形式优化进行。 1 .2 设计依据和设计规范  《用能单位能源计量器具配备和管理通则》(GB17167-2006)  《电子式电能表检定规程》(JJG 596-1999)  《International Performance Measu rement and Verification Protocol -Volu me III》 (国际节能效果测量和认证规程)  《公共建筑节能改造技术规范》（JGJ176-2009）  《低压配电设计规范》 (GB50054-95)  《采暖通风与空气调节设计规范》（GB50019-2003）  《公共建筑节能设计标准》（GB 50189-2005）  《建筑给排水机采...
