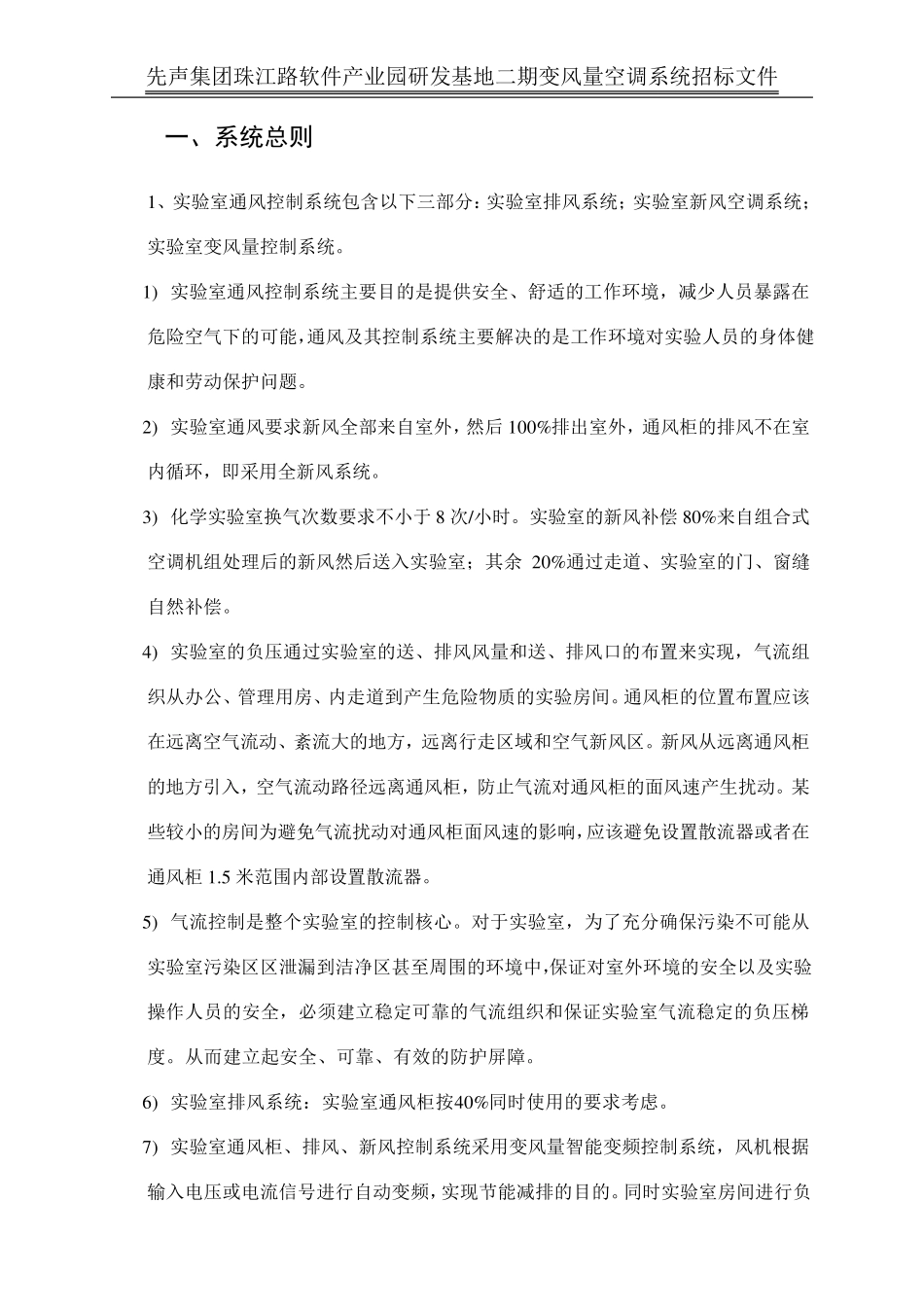

先声集团珠江路软件产业园研发基地二期变风量空调系统招标文件 一、系统总则 1 、实验室通风控制系统包含以下三部分：实验室排风系统；实验室新风空调系统；实验室变风量控制系统。 1 ) 实验室通风控制系统主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能，通风及其控制系统主要解决的是工作环境对实验人员的身体健康和劳动保护问题。 2 ) 实验室通风要求新风全部来自室外，然后 1 0 0 %排出室外，通风柜的排风不在室内循环，即采用全新风系统。 3 ) 化学实验室换气次数要求不小于 8 次/小时。实验室的新风补偿 8 0 %来自组合式空调机组处理后的新风然后送入实验室；其余 2 0 %通过走道、实验室的门、窗缝自然补偿。 4 ) 实验室的负压通过实验室的送、排风风量和送、排风口的布置来实现，气流组织从办公、管理用房、内走道到产生危险物质的实验房间。通风柜的位置布置应该在远离空气流动、紊流大的地方，远离行走区域和空气新风区。新风从远离通风柜的地方引入，空气流动路径远离通风柜，防止气流对通风柜的面风速产生扰动。某些较小的房间为避免气流扰动对通风柜面风速的影响，应该避免设置散流器或者在通风柜 1 .5 米范围内部设置散流器。 5 ) 气流控制是整个实验室的控制核心。对于实验室，为了充分确保污染不可能从实验室污染区区泄漏到洁净区甚至周围的环境中，保证对室外环境的安全以及实验操作人员的安全，必须建立稳定可靠的气流组织和保证实验室气流稳定的负压梯度。从而建立起安全、可靠、有效的防护屏障。 6 ) 实验室排风系统：实验室通风柜按4 0 %同时使用的要求考虑。 7 ) 实验室通风柜、排风、新风控制系统采用变风量智能变频控制系统，风机根据输入电压或电流信号进行自动变频，实现节能减排的目的。同时实验室房间进行负先声集团珠江路软件产业园研发基地二期变风量空调系统招标文件 １ 压控制，保证实验室的负压稳定，良好的气流组织。 2、实验室气流控制方案设计： 2.1、通风柜面风速/排风控制： 1) 每台通风柜配置一套国际知名品牌 VAV 控制系统。该控制系统保证通风柜调节门在任意位置下通风柜面风速在 3 秒内，迅速稳定到设定值，如设定为 0.5m/s。该系统包括一套通风柜面风速传感器（一套位移传感器可选加）、一套快速反应变风量阀、一套通风柜监控面板、一套电源模块等。 2) VAV 系统厂家或代理商应有成熟的维护团队，可提供稳定可靠的维护、...
