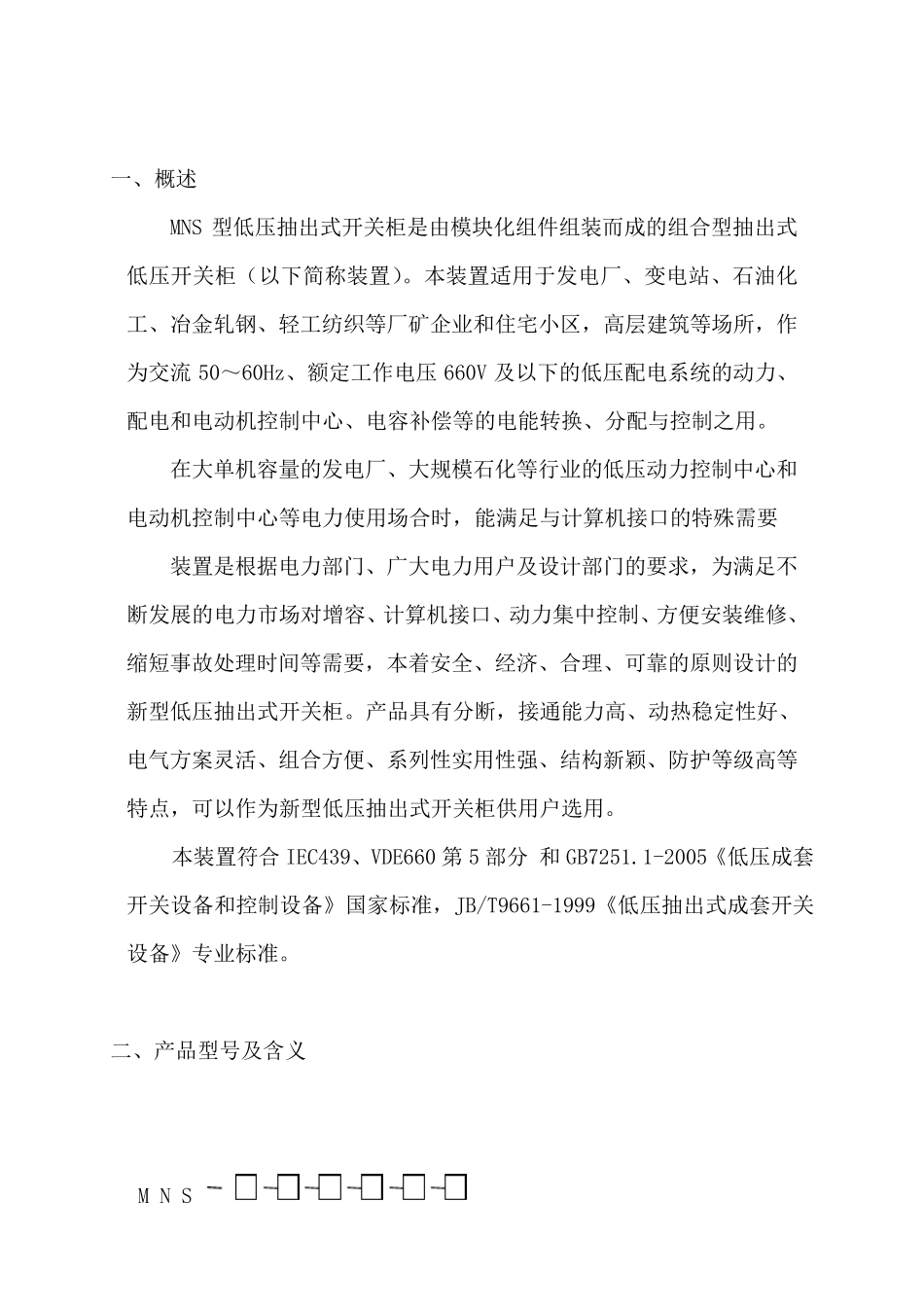

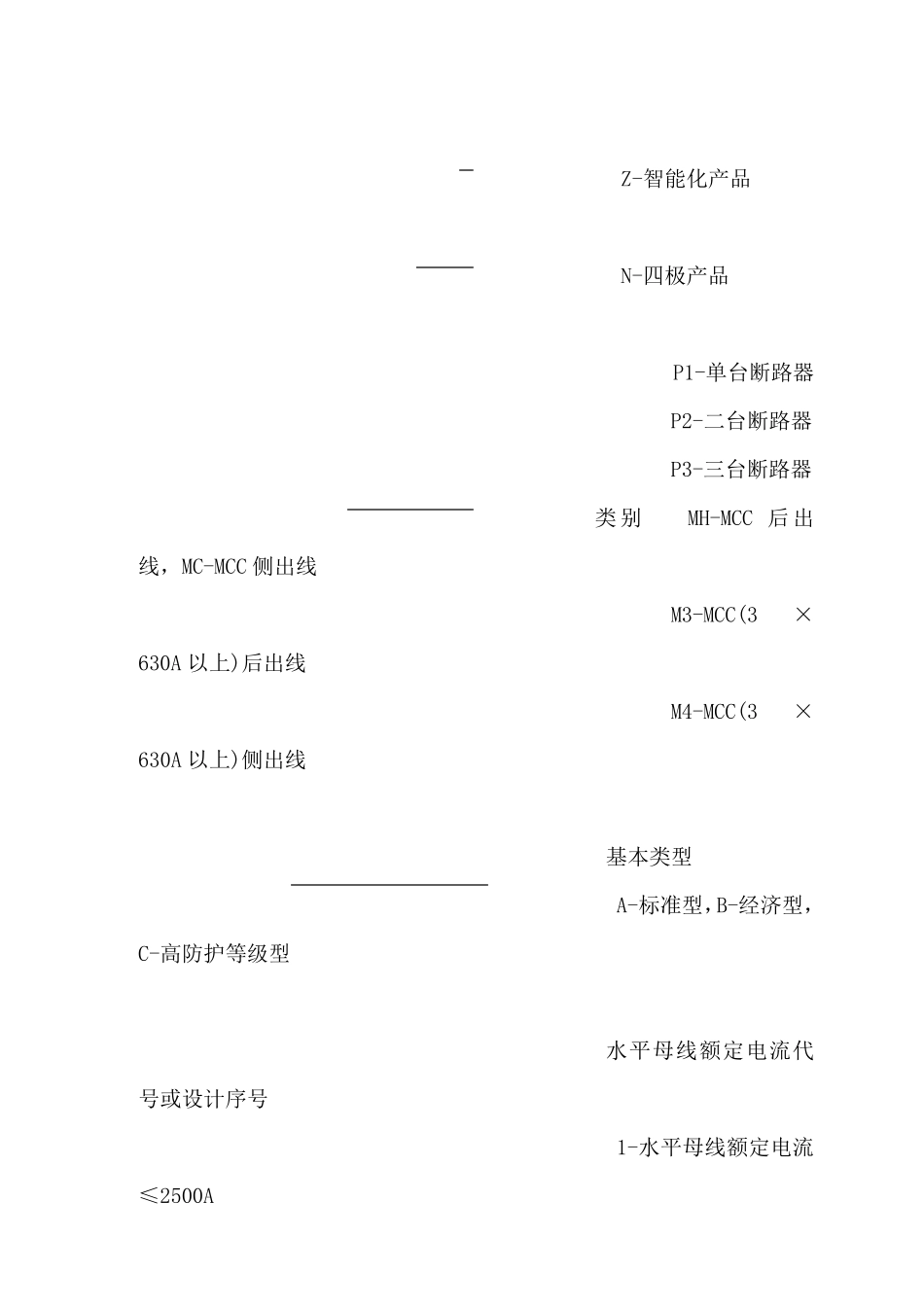

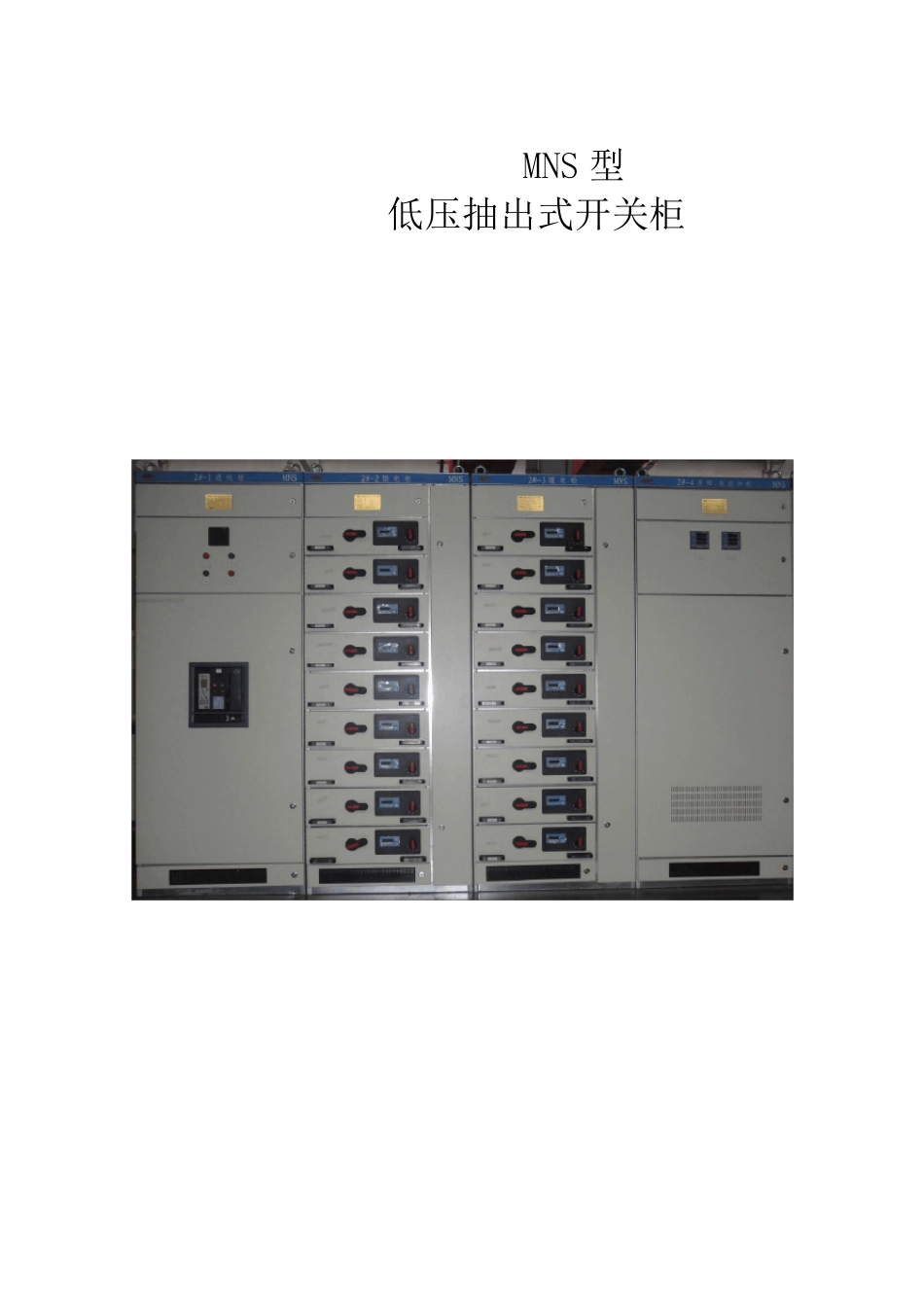

MNS 型 低压抽出式开关柜 一、概述 MNS 型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流 50～60Hz、额定工作电压 660V 及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。 在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要 装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断，接通能力高、动热稳定性好、电气方案灵 活 、组合方便、系列 性实 用性强 、结 构 新颖 、防 护 等级 高等特点 ，可以作为新型低压抽出式开关柜供 用户选 用。 本装置符 合 IEC439、VDE660 第 5 部分 和 GB7251.1-2005《 低压成套开关设备 和控制设备 》 国 家 标 准 ，JB/T9661-1999《 低压抽出式成套 开关设备 》 专 业标 准 。 二 、产品型号 及含 义 M N S Z-智能化产品 N-四极产品 P1-单台断路器 P2-二台断路器 P3-三台断路器 类别 MH-MCC 后出线，MC-MCC 侧出线 M3-MCC(3×630A 以上)后出线 M4-MCC(3×630A 以上)侧出线 基本类型 A-标准型，B-经济型，C-高防护等级型 水平母线额定电流代号或设计序号 1-水平母线额定电流≤2500A 2-水平母线额定电流≤4000A 3-水平母线额定电流≤5000A 低压抽出式开关柜 三、产品特点 MNS 系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。 ● 设计紧凑：以较小的空间容纳较多的功能单元； ● 结构通用性强，组装灵活：采用 25mm 模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求； ● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以 200 余种组装件可以组成不同方案的框架结构和抽屉单元。 ● 安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能； ● 技术性能高：主要参数达到国际技术水平； ● 压缩场地：三化程度高，可大...
