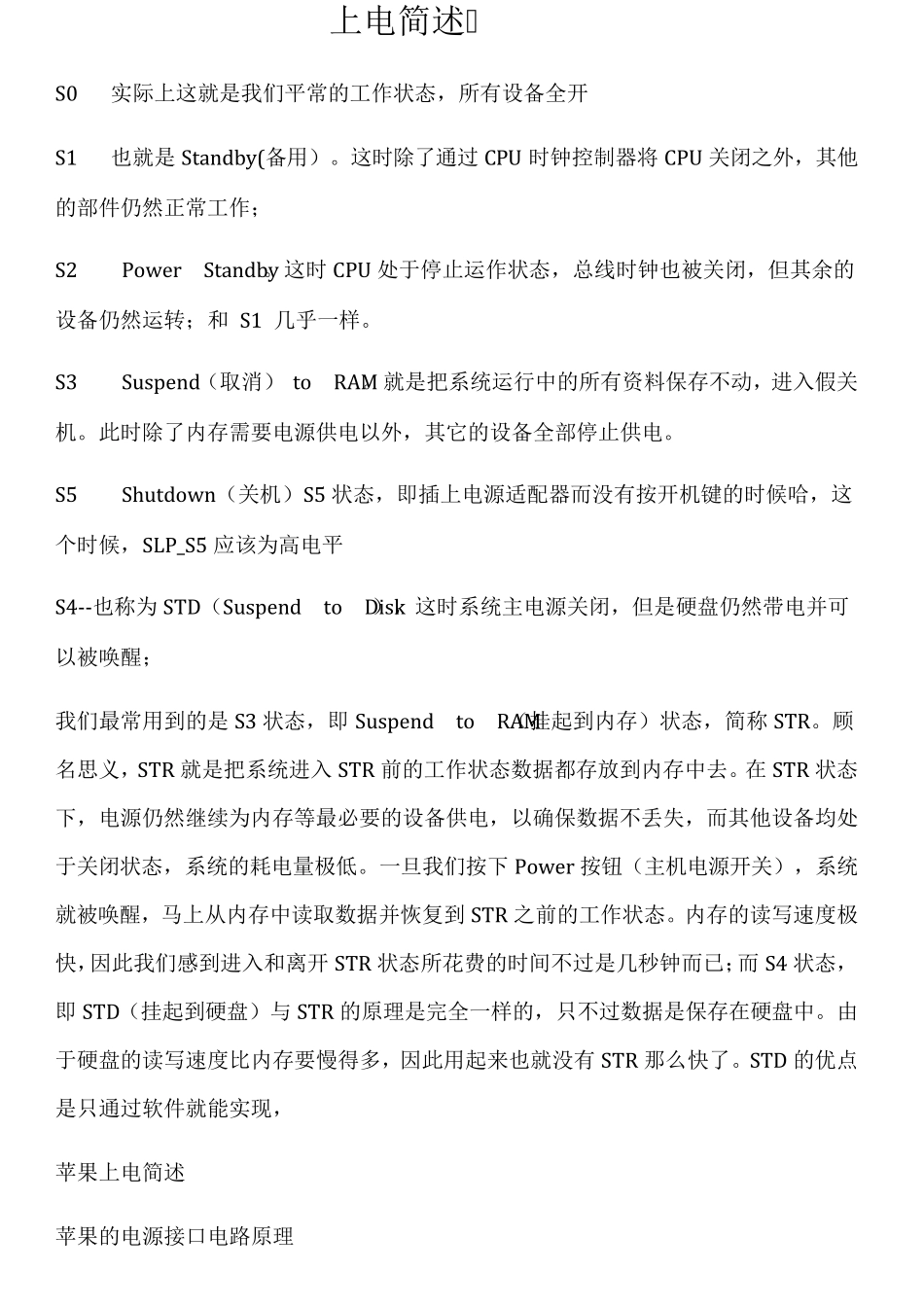

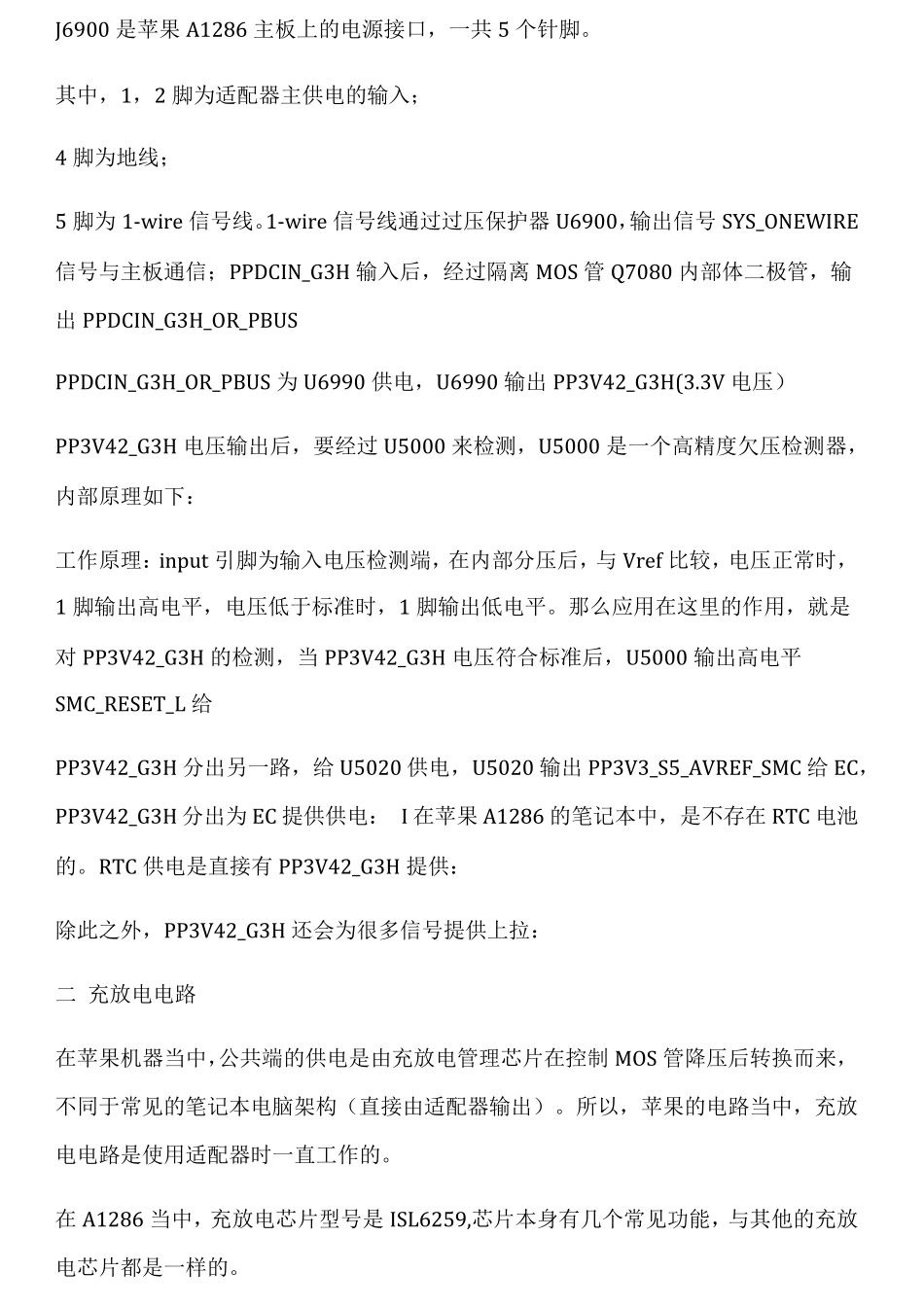

上电简述 S0 实际上这就是我们平常的工作状态,所有设备全开 S1 也就是Standby(备用)。这时除了通过 CPU 时钟控制器将 CPU 关闭之外,其他的部件仍然正常工作; S2 Power Standby。这时 CPU 处于停止运作状态,总线时钟也被关闭,但其余的设备仍然运转;和 S1 几乎一样。 S3 Suspend(取消) to RAM。就是把系统运行中的所有资料保存不动,进入假关机。此时除了内存需要电源供电以外,其它的设备全部停止供电。 S5 Shutdown(关机)S5 状态,即插上电源适配器而没有按开机键的时候哈,这个时候,SLP_S5 应该为高电平 S4--也称为 STD(Suspend to Disk),这时系统主电源关闭,但是硬盘仍然带电并可以被唤醒; 我们最常用到的是S3 状态,即 Suspend to RAM(挂起到内存)状态,简称 STR。顾名思义,STR 就是把系统进入 STR 前的工作状态数据都存放到内存中去。在 STR 状态下,电源仍然继续为内存等最必要的设备供电,以确保数据不丢失,而其他设备均处于关闭状态,系统的耗电量极低。一旦我们按下 Power 按钮(主机电源开关),系统就被唤醒,马上从内存中读取数据并恢复到 STR 之前的工作状态。内存的读写速度极快,因此我们感到进入和离开STR 状态所花费的时间不过是几秒钟而已;而 S4 状态,即 STD(挂起到硬盘)与 STR 的原理是完全一样的,只不过数据是保存在硬盘中。由于硬盘的读写速度比内存要慢得多,因此用起来也就没有STR 那么快了。STD 的优点是只通过软件就能实现, 苹果上电简述 苹果的电源接口电路原理 J6900 是苹果A1286 主板上的电源接口,一共5 个针脚。 其中,1,2 脚为适配器主供电的输入; 4 脚为地线; 5 脚为 1-w ire 信号线。1-w ire 信号线通过过压保护器 U6900,输出信号 SYS_ONEWIRE信号与主板通信;PPDCIN_G3H 输入后,经过隔离 MOS 管 Q7080 内部体二极管,输出 PPDCIN_G3H_OR_PBUS PPDCIN_G3H_OR_PBUS 为 U6990 供电,U6990 输出 PP3V42_G3H(3.3V 电压) PP3V42_G3H 电压输出后,要经过 U5000 来检测,U5000 是一个高精度欠压检测器,内部原理如下: 工作原理:input 引脚为输入电压检测端,在内部分压后,与 Vref 比较,电压正常时,1 脚输出高电平,电压低于标准时,1 脚输出低电平。那么应用在这里的作用,就是对 PP3V42_G3H 的检测,当 PP3V42_G3H 电压符合标准后,U5000 输出高电平SMC_RESET_L 给 PP3V42...
