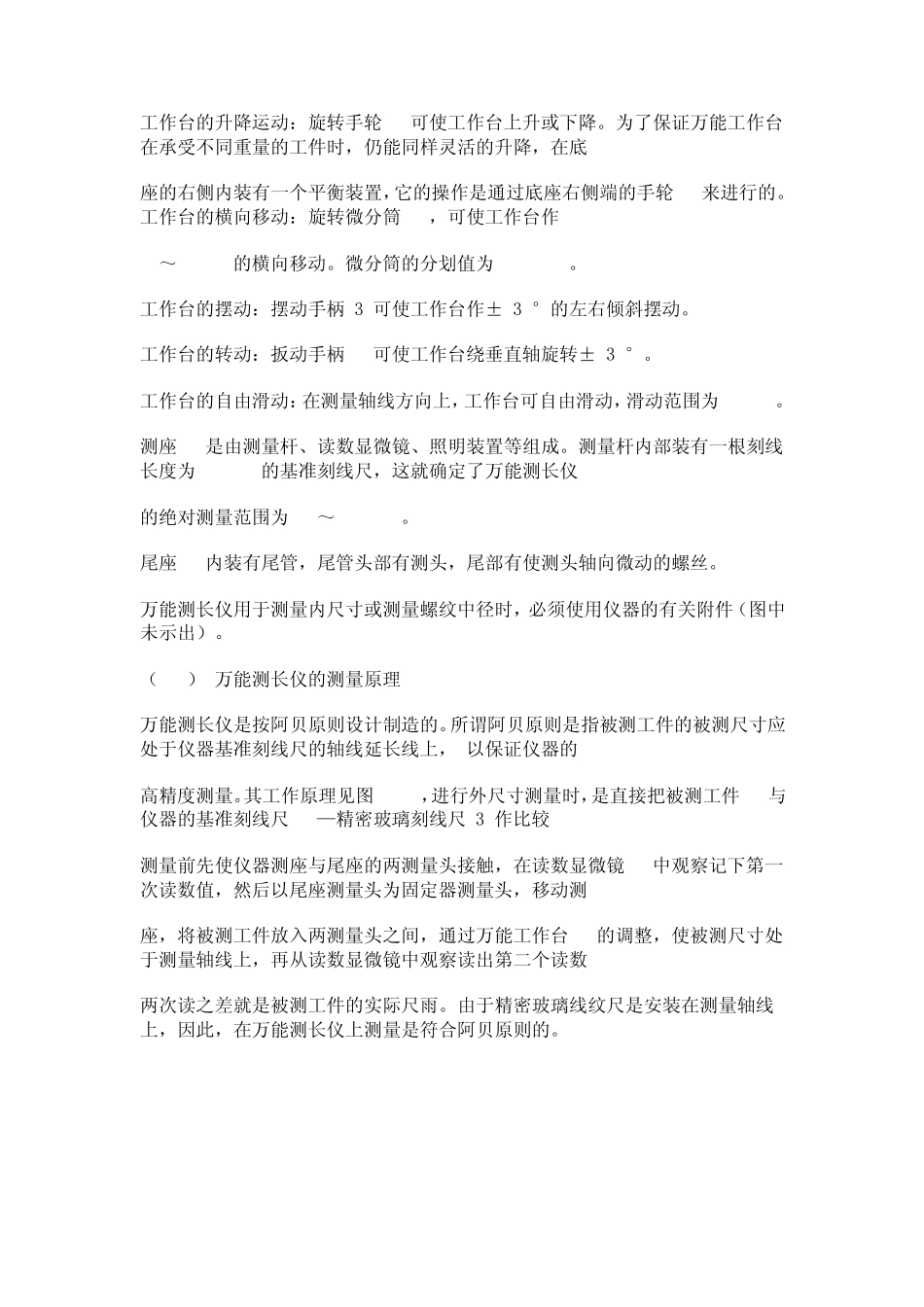

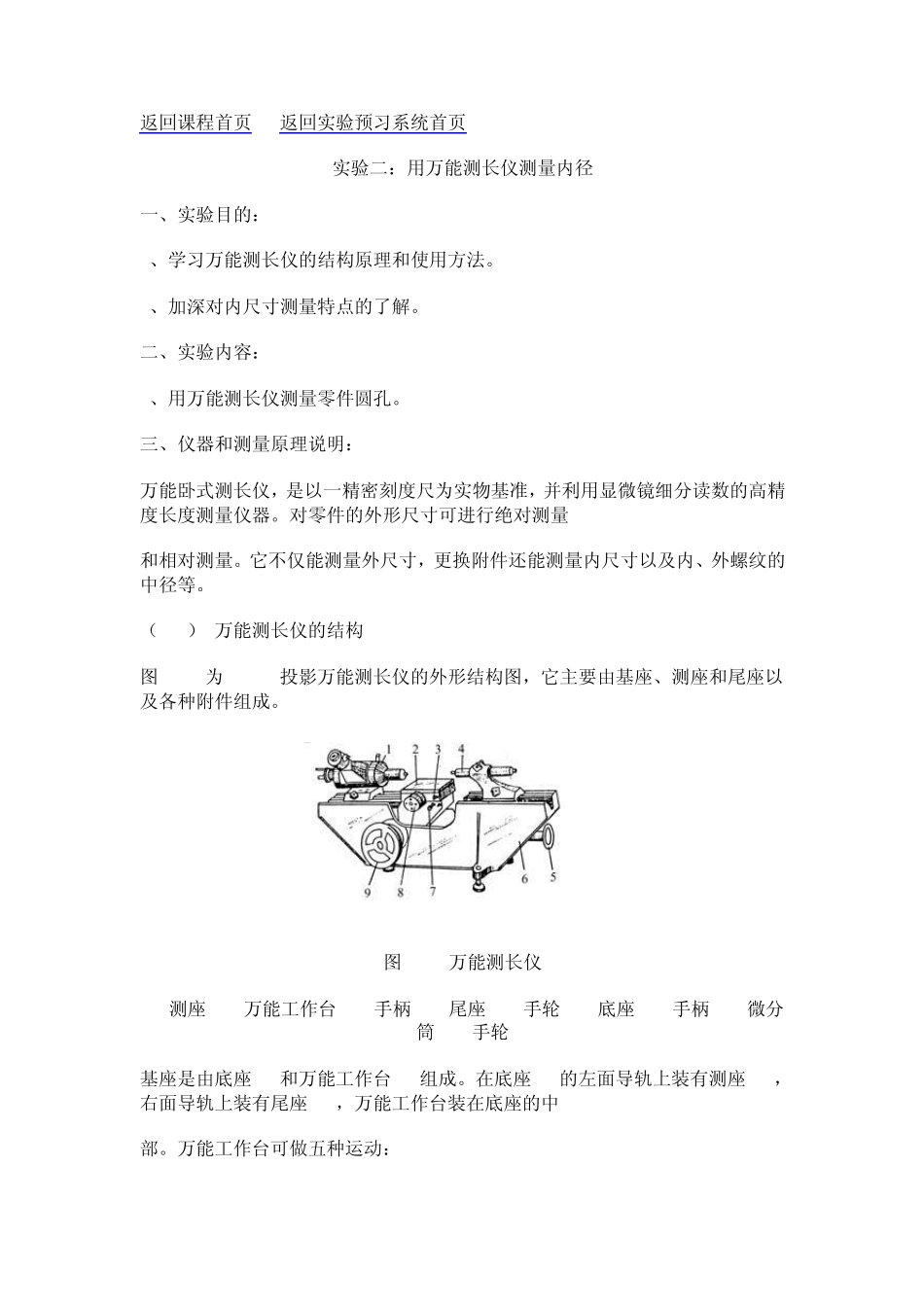

返回课程首页 | 返回实验预习系统首页 实验二：用万能测长仪测量内径 一、实验目的： 1、学习万能测长仪的结构原理和使用方法。 2、加深对内尺寸测量特点的了解。 二、实验内容： 1、用万能测长仪测量零件圆孔。 三、仪器和测量原理说明： 万能卧式测长仪，是以一精密刻度尺为实物基准，并利用显微镜细分读数的高精度长度测量仪器。对零件的外形尺寸可进行绝对测量 和相对测量。它不仅能测量外尺寸，更换附件还能测量内尺寸以及内、外螺纹的中径等。 （ 1 ） 万能测长仪的结构 图 2-1 为 JD18 投影万能测长仪的外形结构图，它主要由基座、测座和尾座以及各种附件组成。 图 2-1 万能测长仪 1- 测座 2- 万能工作台 3- 手柄 4- 尾座 5- 手轮 6- 底座 7- 手柄 8- 微分筒 9- 手轮 基座是由底座 6 和万能工作台 2 组成。在底座 6 的左面导轨上装有测座 1 ，右面导轨上装有尾座 4 ，万能工作台装在底座的中 部。万能工作台可做五种运动： 工作台的升降运动：旋转手轮 9 可使工作台上升或下降。为了保证万能工作台在承受不同重量的工件时，仍能同样灵活的升降，在底 座的右侧内装有一个平衡装置，它的操作是通过底座右侧端的手轮 5 来进行的。工作台的横向移动：旋转微分筒 8 ，可使工作台作 0 ～ 25mm 的横向移动。微分筒的分划值为 0.01mm 。 工作台的摆动：摆动手柄 3 可使工作台作± 3 °的左右倾斜摆动。 工作台的转动：扳动手柄 7 可使工作台绕垂直轴旋转± 3 °。 工作台的自由滑动：在测量轴线方向上，工作台可自由滑动，滑动范围为 10mm 。 测座 1 是由测量杆、读数显微镜、照明装置等组成。测量杆内部装有一根刻线长度为 100mm 的基准刻线尺，这就确定了万能测长仪 的绝对测量范围为 0 ～ 100mm 。 尾座 4 内装有尾管，尾管头部有测头，尾部有使测头轴向微动的螺丝。 万能测长仪用于测量内尺寸或测量螺纹中径时，必须使用仪器的有关附件（图中未示出）。 （ 2 ） 万能测长仪的测量原理 万能测长仪是按阿贝原则设计制造的。所谓阿贝原则是指被测工件的被测尺寸应处于仪器基准刻线尺的轴线延长线上， 以保证仪器的 高精度测量。其工作原理见图 2-2 ，进行外尺寸测量时，是直接 把 被测工件 1 与仪器的基准刻线尺 - — 精密 玻 璃 刻线尺 3 作比 较 测量前 先 使仪器测座与 尾座的两 测量头接 触 ，在读数显微镜 4 ...
