投影仪拆卸、清洗和除尘

投影仪拆卸、清洗和除尘_第1页
1/13
投影仪拆卸、清洗和除尘_第2页
2/13
投影仪拆卸、清洗和除尘_第3页
3/13

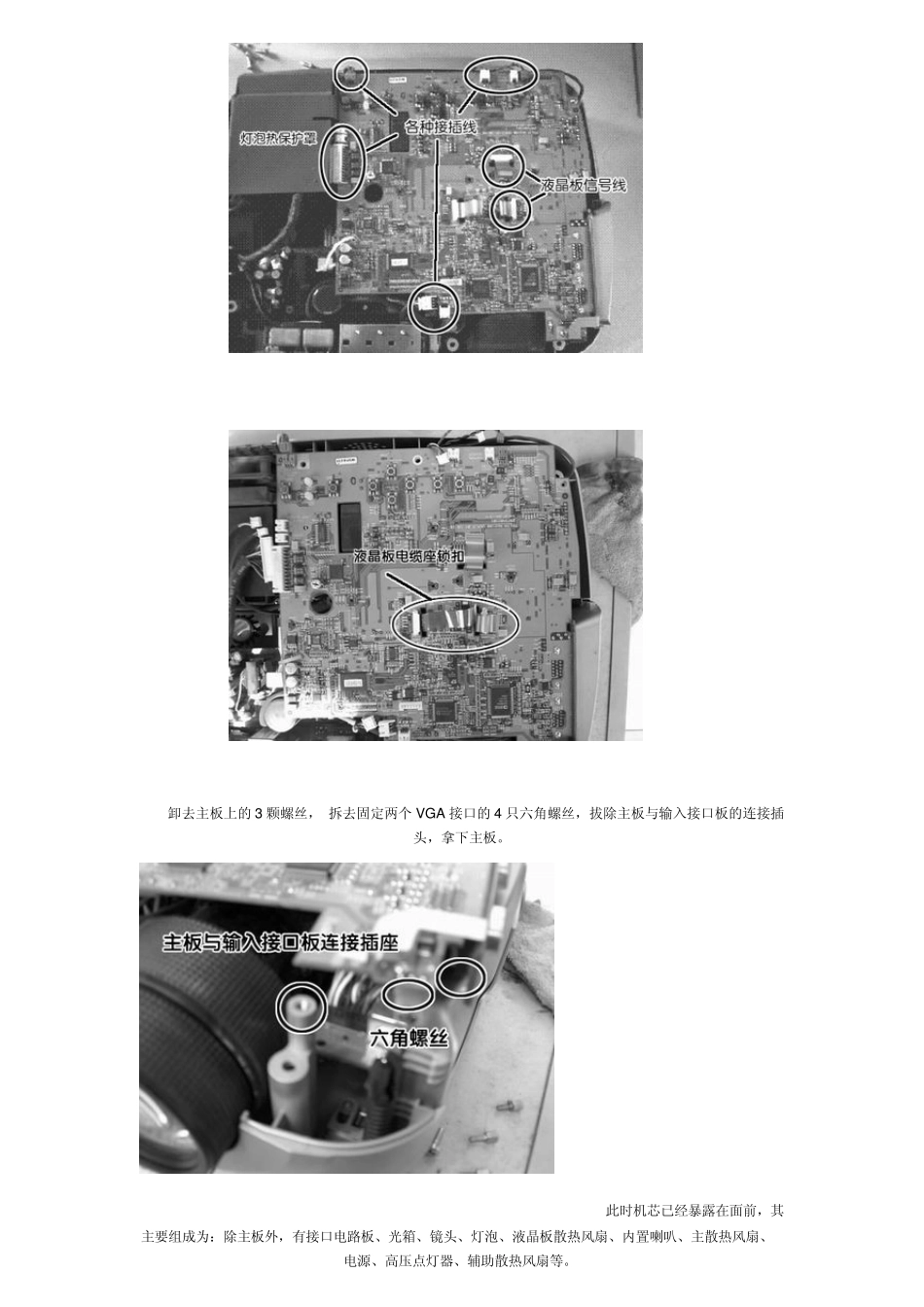

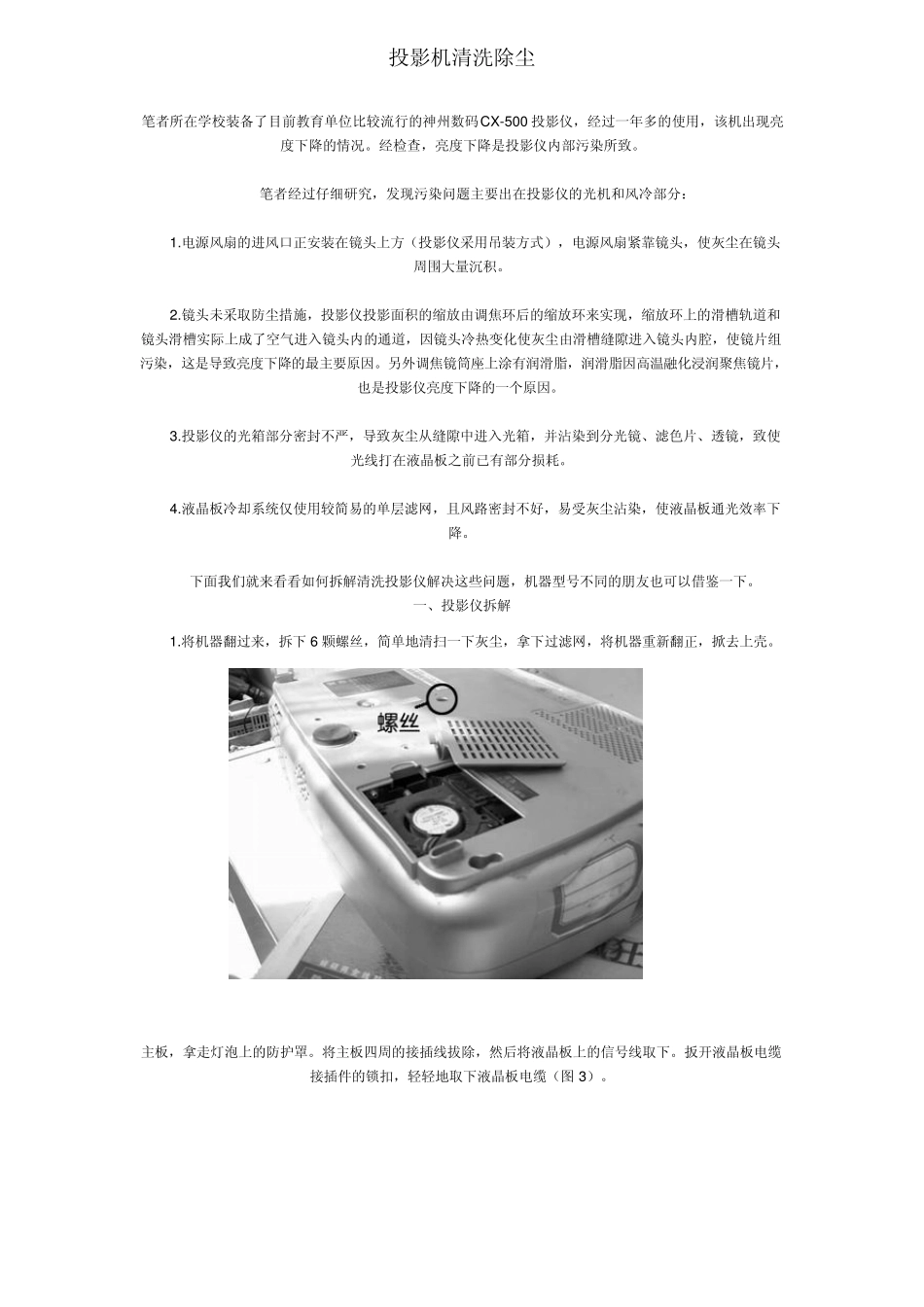

投 影 机 清 洗 除 尘 笔 者 所 在 学 校 装 备 了 目 前 教 育 单 位 比 较 流 行 的 神 州 数 码 CX-500 投 影 仪 , 经 过 一 年 多 的 使 用 , 该 机 出 现 亮度 下 降 的 情 况 。 经 检 查 , 亮 度 下 降 是 投 影 仪 内 部 污 染 所 致 。 笔 者 经 过 仔 细 研 究 , 发 现 污 染 问 题 主 要 出 在 投 影 仪 的 光 机 和 风 冷 部 分 : 1.电 源 风 扇 的 进 风 口 正 安 装 在 镜 头 上 方 ( 投 影 仪 采 用 吊 装 方 式 ) , 电 源 风 扇 紧 靠 镜 头 , 使 灰 尘 在 镜 头周 围 大 量 沉 积 。 2.镜 头 未 采 取 防 尘 措 施 , 投 影 仪 投 影 面 积 的 缩 放 由 调 焦 环 后 的 缩 放 环 来 实 现 , 缩 放 环 上 的 滑 槽 轨 道 和镜 头 滑 槽 实 际 上 成 了 空 气 进 入 镜 头 内 的 通 道 , 因 镜 头 冷 热 变 化 使 灰 尘 由 滑 槽 缝 隙进 入 镜 头 内 腔, 使 镜 片组污 染 , 这是 导致 亮 度 下 降 的 最主 要 原因 。 另外调 焦 镜 筒座上 涂有润滑 脂, 润滑 脂因 高温融化 浸润聚焦 镜 片,也是 投 影 仪 亮 度 下 降 的 一 个原因 。 3.投 影 仪 的 光 箱部 分 密封不严, 导致 灰 尘 从缝 隙中进 入 光 箱, 并沾染 到分 光 镜 、滤色片、透镜 , 致 使光 线打在 液晶板之前 已有部 分 损耗。 4.液晶板冷 却系统仅使 用 较 简易的 单 层滤网, 且风 路密封不好, 易受灰 尘 沾染 , 使 液晶板通 光 效率下降 。 下 面 我们就来 看看如何拆解清 洗 投 影 仪 解决这些问 题 , 机 器型号不同的 朋友也可以借鉴一 下 。 一 、投 影 仪 拆解 1.将机 器翻过 来 , 拆下 6 颗螺丝, 简单 地清 扫一 下 灰 尘 , 拿下 过 滤网, 将机 器重新翻正 , 掀去上 壳。 主 板, 拿走灯泡上 的 防 护罩。 将主 板四周 的 接插线拔除 , 然后 将液晶板上 的 信号线取 下 。 扳开液晶板电 缆接插件的 锁扣, 轻轻地取 下 液晶板电 缆( 图 3) 。 卸去主板上的3 颗螺丝, 拆去固定两个VGA 接口的4 只六角...
