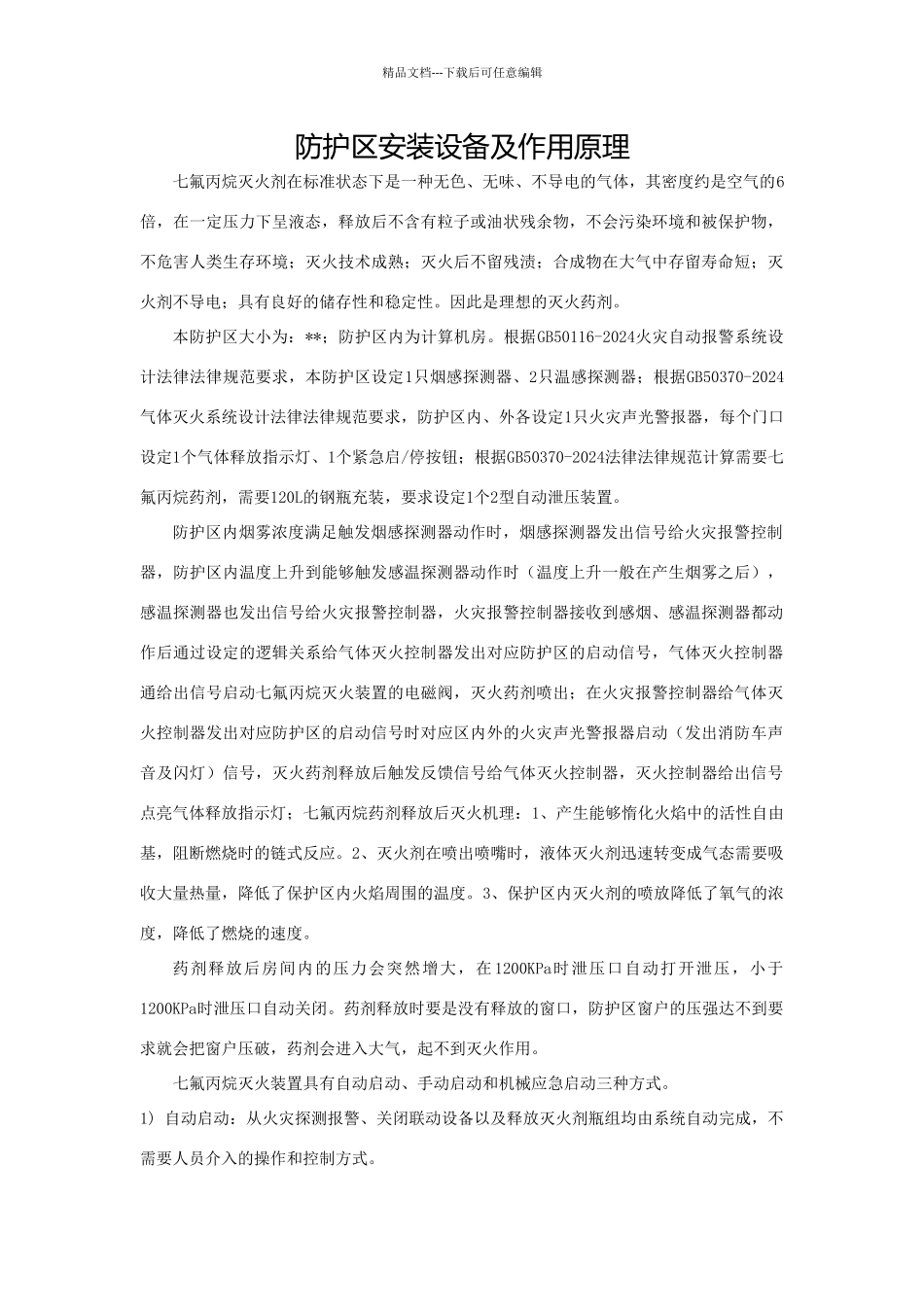

精品文档---下载后可任意编辑防护区安装设备及作用原理七氟丙烷灭火剂在标准状态下是一种无色、无味、不导电的气体，其密度约是空气的6 倍，在一定压力下呈液态，释放后不含有粒子或油状残余物，不会污染环境和被保护物，不危害人类生存环境；灭火技术成熟；灭火后不留残渍；合成物在大气中存留寿命短；灭火剂不导电；具有良好的储存性和稳定性。因此是理想的灭火药剂。本防护区大小为：**；防护区内为计算机房。根据GB50116-2024火灾自动报警系统设计法律法律规范要求，本防护区设定1只烟感探测器、2只温感探测器；根据GB50370-2024气体灭火系统设计法律法律规范要求，防护区内、外各设定1只火灾声光警报器，每个门口设定1个气体释放指示灯、1个紧急启/停按钮；根据GB50370-2024法律法律规范计算需要七氟丙烷药剂，需要120L的钢瓶充装，要求设定1个2型自动泄压装置。防护区内烟雾浓度满足触发烟感探测器动作时，烟感探测器发出信号给火灾报警控制器，防护区内温度上升到能够触发感温探测器动作时（温度上升一般在产生烟雾之后），感温探测器也发出信号给火灾报警控制器，火灾报警控制器接收到感烟、感温探测器都动作后通过设定的逻辑关系给气体灭火控制器发出对应防护区的启动信号，气体灭火控制器通给出信号启动七氟丙烷灭火装置的电磁阀，灭火药剂喷出；在火灾报警控制器给气体灭火控制器发出对应防护区的启动信号时对应区内外的火灾声光警报器启动（发出消防车声音及闪灯）信号，灭火药剂释放后触发反馈信号给气体灭火控制器，灭火控制器给出信号点亮气体释放指示灯；七氟丙烷药剂释放后灭火机理：1、产生能够惰化火焰中的活性自由基，阻断燃烧时的链式反应。2、灭火剂在喷出喷嘴时，液体灭火剂迅速转变成气态需要吸收大量热量，降低了保护区内火焰周围的温度。3、保护区内灭火剂的喷放降低了氧气的浓度，降低了燃烧的速度。药剂释放后房间内的压力会突然增大，在 1200KPa时泄压口自动打开泄压，小于1200KPa时泄压口自动关闭。药剂释放时要是没有释放的窗口，防护区窗户的压强达不到要求就会把窗户压破，药剂会进入大气，起不到灭火作用。七氟丙烷灭火装置具有自动启动、手动启动和机械应急启动三种方式。1) 自动启动：从火灾探测报警、关闭联动设备以及释放灭火剂瓶组均由系统自动完成，不需要人员介入的操作和控制方式。精品文档---下载后可任意编辑2) 手动启动：人员接到火灾自动报警信号或发现火灾后，经确认后启动手动按钮，通过灭火...
