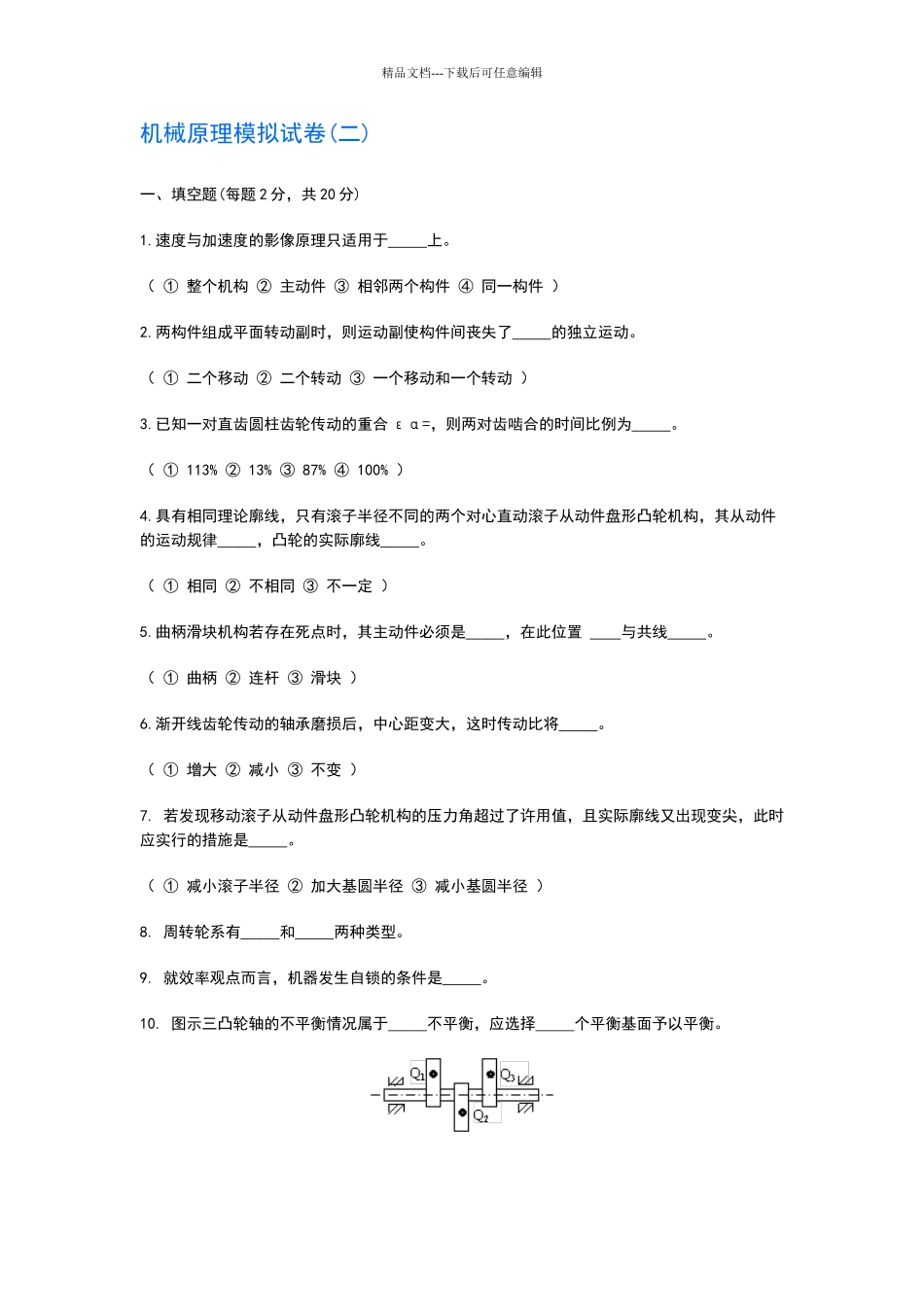

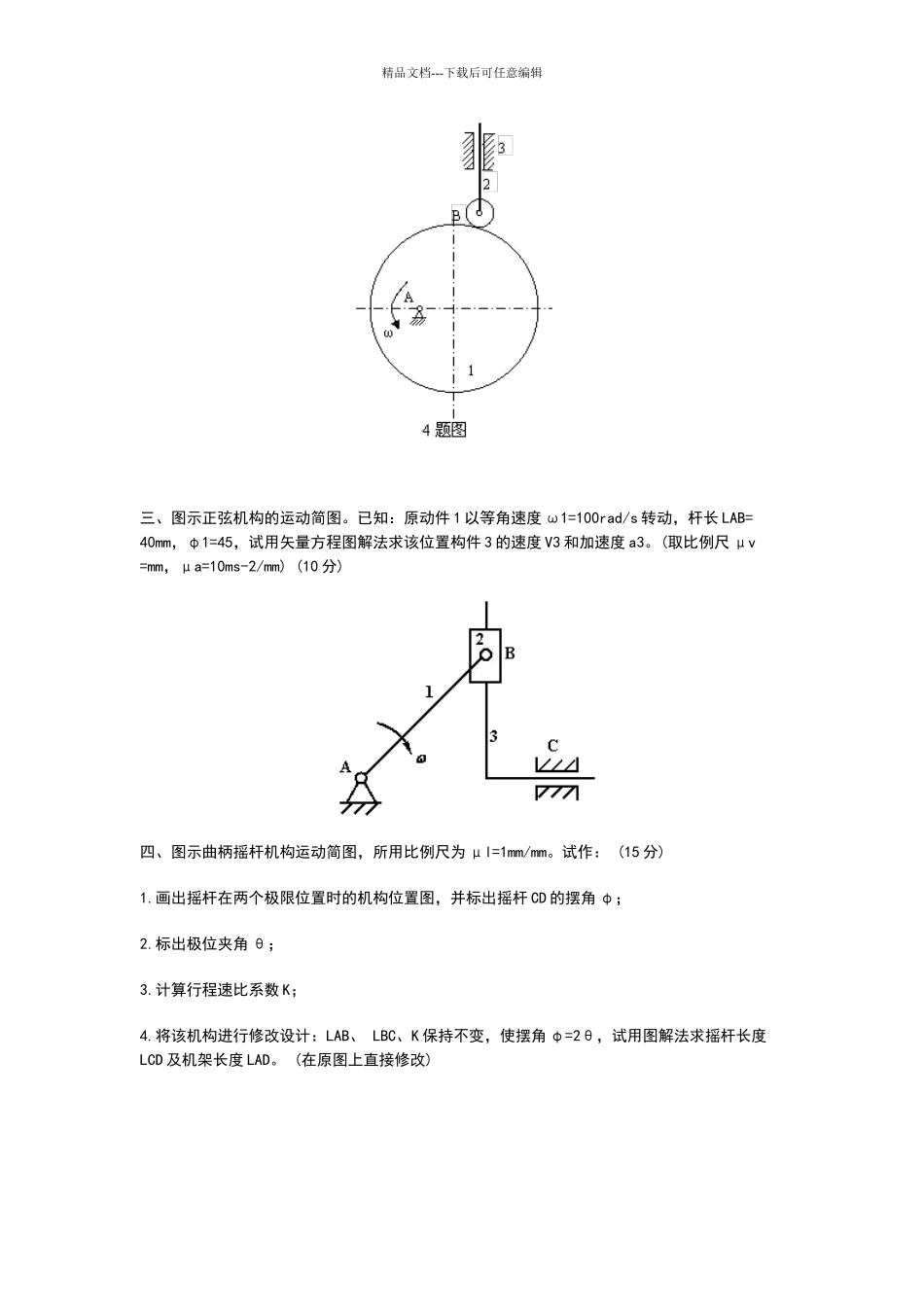

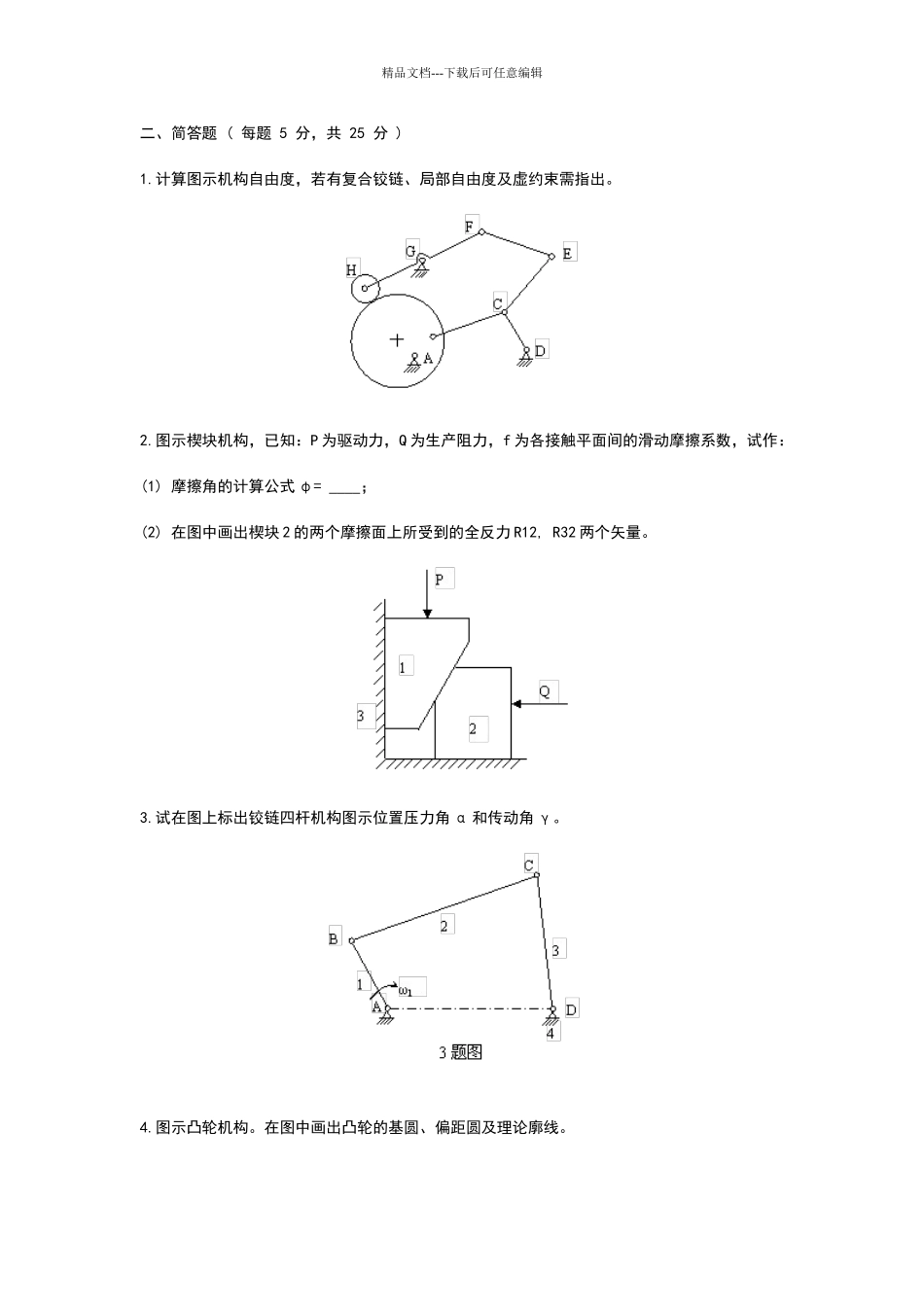

精品文档---下载后可任意编辑机械原理模拟试卷(二)一、填空题(每题 2 分，共 20 分)1.速度与加速度的影像原理只适用于 上。（ ① 整个机构 ② 主动件 ③ 相邻两个构件 ④ 同一构件 ） 2.两构件组成平面转动副时，则运动副使构件间丧失了 的独立运动。（ ① 二个移动 ② 二个转动 ③ 一个移动和一个转动 ） 3.已知一对直齿圆柱齿轮传动的重合 εα=，则两对齿啮合的时间比例为 。（ ① 113% ② 13% ③ 87% ④ 100% ） 4.具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 ，凸轮的实际廓线 。（ ① 相同 ② 不相同 ③ 不一定 ） 5.曲柄滑块机构若存在死点时，其主动件必须是 ，在此位置 与共线 。（ ① 曲柄 ② 连杆 ③ 滑块 ） 6.渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将 。（ ① 增大 ② 减小 ③ 不变 ） 7. 若发现移动滚子从动件盘形凸轮机构的压力角超过了许用值，且实际廓线又出现变尖，此时应实行的措施是 。（ ① 减小滚子半径 ② 加大基圆半径 ③ 减小基圆半径 ） 8. 周转轮系有 和 两种类型。 9. 就效率观点而言，机器发生自锁的条件是 。 10. 图示三凸轮轴的不平衡情况属于 不平衡，应选择 个平衡基面予以平衡。 精品文档---下载后可任意编辑二、简答题 ( 每题 5 分，共 25 分 )1.计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。 2.图示楔块机构，已知：P 为驱动力，Q 为生产阻力，f 为各接触平面间的滑动摩擦系数，试作：(1) 摩擦角的计算公式 φ= ；(2) 在图中画出楔块 2 的两个摩擦面上所受到的全反力 R12, R32 两个矢量。 3.试在图上标出铰链四杆机构图示位置压力角 α 和传动角 γ。 4.图示凸轮机构。在图中画出凸轮的基圆、偏距圆及理论廓线。 精品文档---下载后可任意编辑 三、图示正弦机构的运动简图。已知：原动件 1 以等角速度 ω1=100rad/s 转动，杆长 LAB= 40mm，φ1=45，试用矢量方程图解法求该位置构件 3 的速度 V3 和加速度 a3。(取比例尺 μv =mm，μa=10ms-2/mm) (10 分) 四、图示曲柄摇杆机构运动简图，所用比例尺为 μl=1mm/mm。试作： (15 分)1.画出摇杆在两个极限位置时的机构位置图，并标出摇杆 CD 的摆角 φ；2.标出极位夹角 θ；3.计算行程速比系数 K；4.将该机构进行修改设计：LAB、 L...
