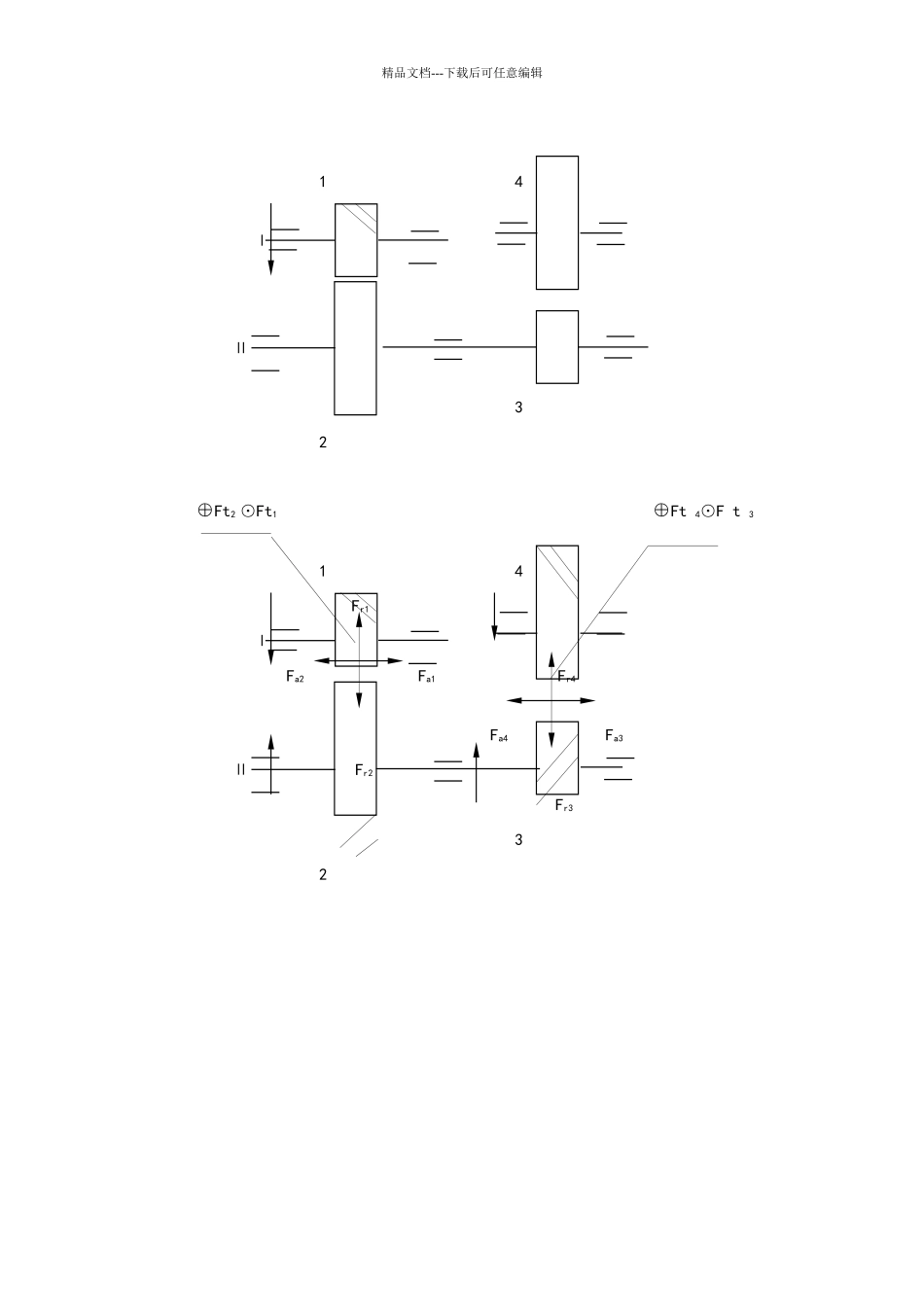

精品文档---下载后可任意编辑1、 图示为直齿锥齿轮—斜齿圆柱齿轮减速器，齿轮 1 主动，转向如图，求：（1）画出各轴转向（2）为使轴Ⅱ所受轴向力最小，画出齿轮 3、4 的螺旋线方向。（3）标出各齿轮所受分力的方向。 Ⅱ Ⅲ 2 n1 Ⅰ 1 3 42、（1）画出各轴转向（2）为使轴Ⅱ所受轴向力最小，画出齿轮 3、4 的螺旋线方向。（3）标出各齿轮所受分力的方向。 ⊕Ft1⊙Ft2 Fa2 Ⅱ Ⅱ Ⅲ 2 Fa4 Fa1 Fr2 n1 Fr3 Fr4 Ⅰ 3 4 Fr1 Fa3 ⊙Ft3 1 ⊕Ft4 1、 图示标准斜齿圆柱齿轮组成二级传动，齿轮 1 为主动轮，求：（1） 使轴Ⅱ轴向力最小时齿轮 3、4 螺旋线方向（2） 在图中标出齿轮 1、2 和 3、4 在啮合点处各分力的方向。精品文档---下载后可任意编辑 1 4Ⅰ Ⅱ 3 2 ⊕Ft2 ⊙Ft1 ⊕Ft 4⊙F t 3 1 4 Fr1Ⅰ Fa2 Fa1 Fr4 Fa4 Fa3 Ⅱ Fr2 Fr3 3 2
