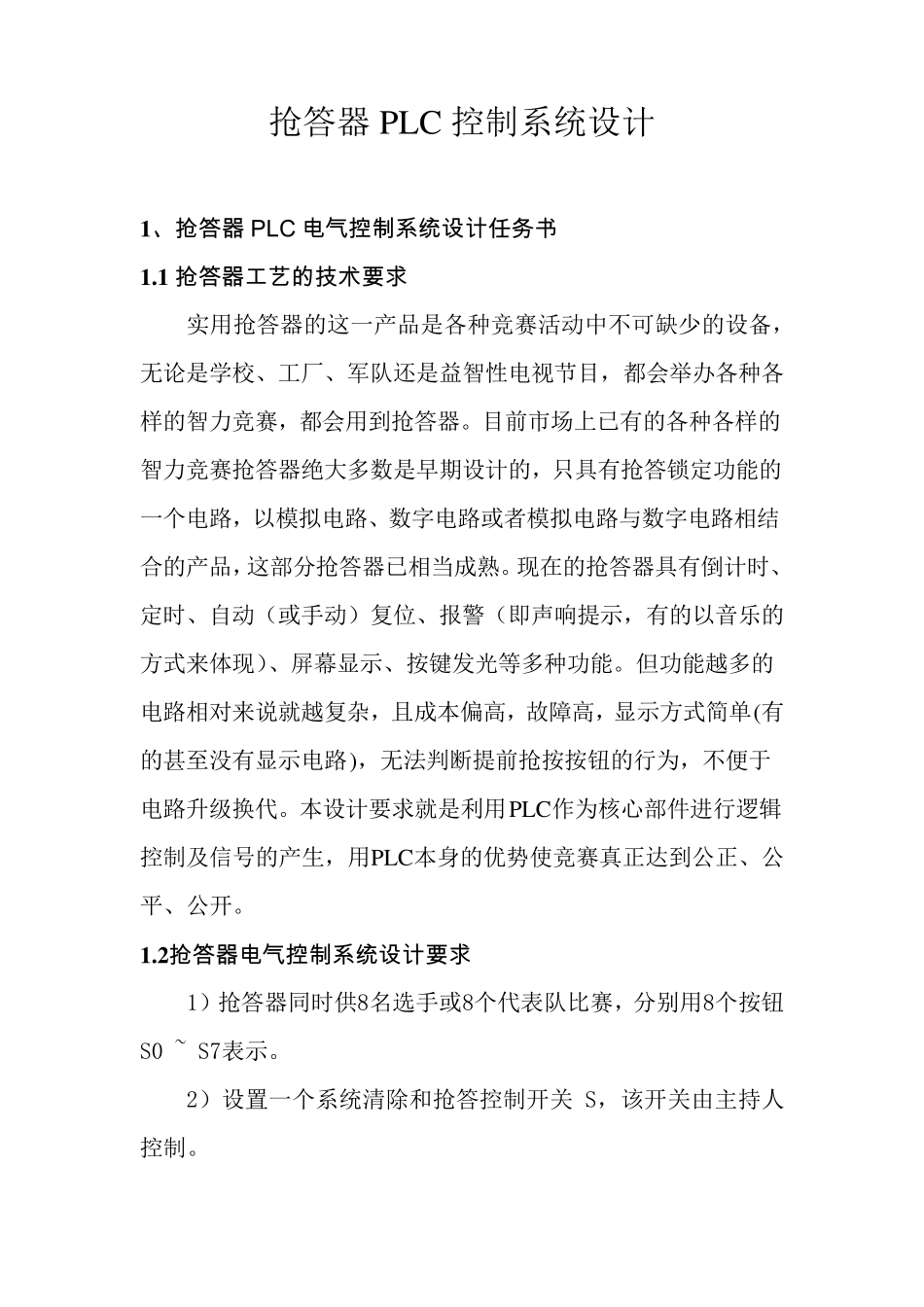

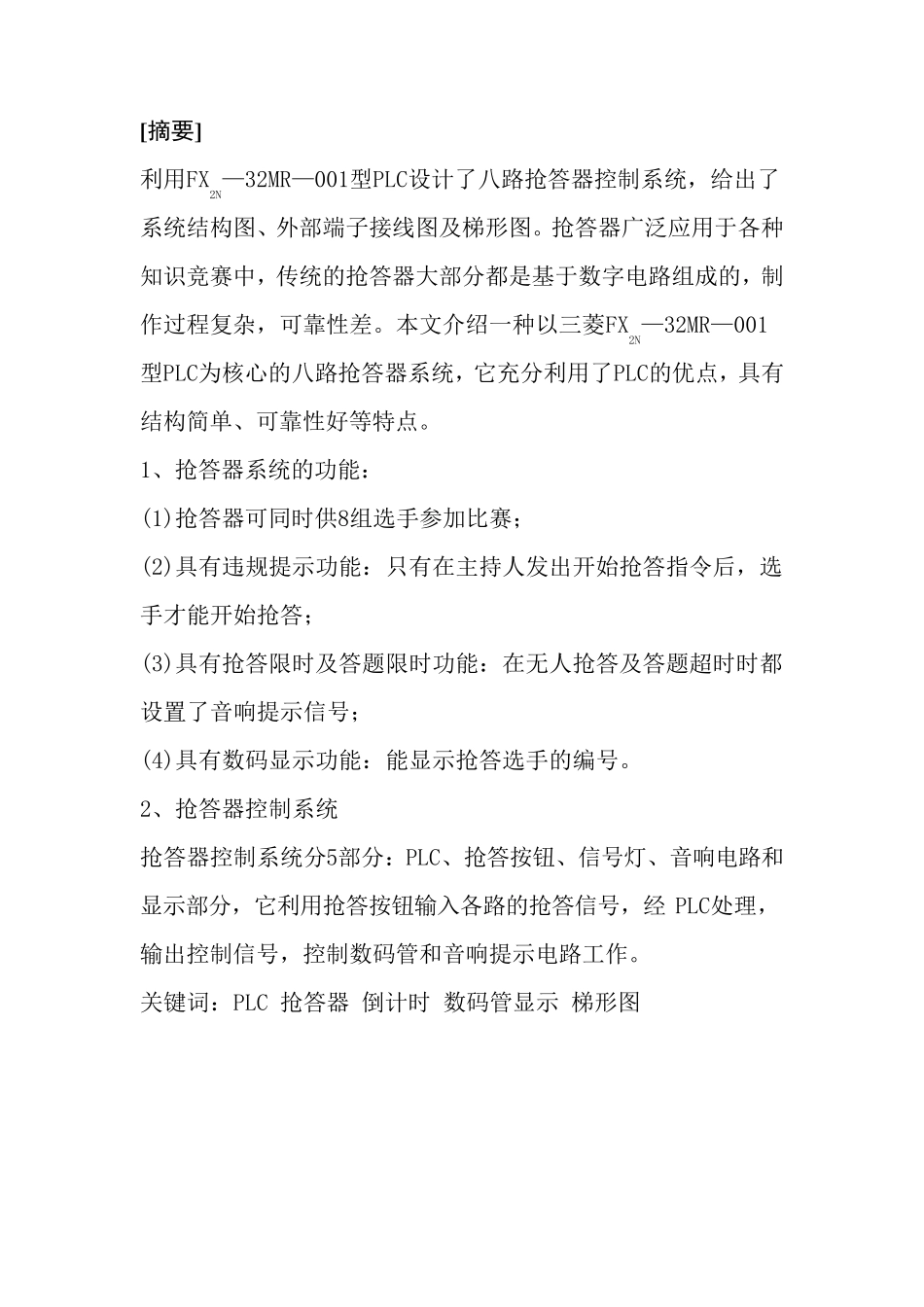

抢答器PLC 控制系统设计 1 、抢 答 器 PLC 电 气 控 制 系 统 设 计 任 务 书 1 .1 抢 答 器 工艺的技术要求 实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。本设计要求就是利用PLC作为核心部件进行逻辑控制及 信 号 的产生 ，用PLC本身 的优 势 使 竞赛真 正 达 到公 正 、公平 、公 开 。 1 .2 抢 答 器 电 气 控 制 系 统 设 计 要求 1）抢答器同 时供 8名 选 手或8个代表 队比 赛，分别 用8个按钮S0 ~ S7表 示。 2）设置 一个系统清 除 和 抢答控制开 关S，该 开 关 由 主 持 人控制。 3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在 LED 数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。 4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如 30 秒）。当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间 0.5 秒左右。 5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。 6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。 [摘要] 利用FX2N—32MR—001型PLC设计了八路抢答器控制系统，给出了系统结构图、外部端子接线图及梯形图。抢答器广泛应用于各种知识竞赛中，传统的抢答器大部分都是基于数字电路组成的，制作过程复杂，可靠性差。本文介绍一种以三菱FX2N—32MR—001型PLC为核心的八路抢答器系统，它充分利用了PLC的优点，具有结构简单、可靠性好等特点。 1、抢答器系统的功能： (1)抢答器可同时供8组选手...
