拓普康GTS全站仪说明书

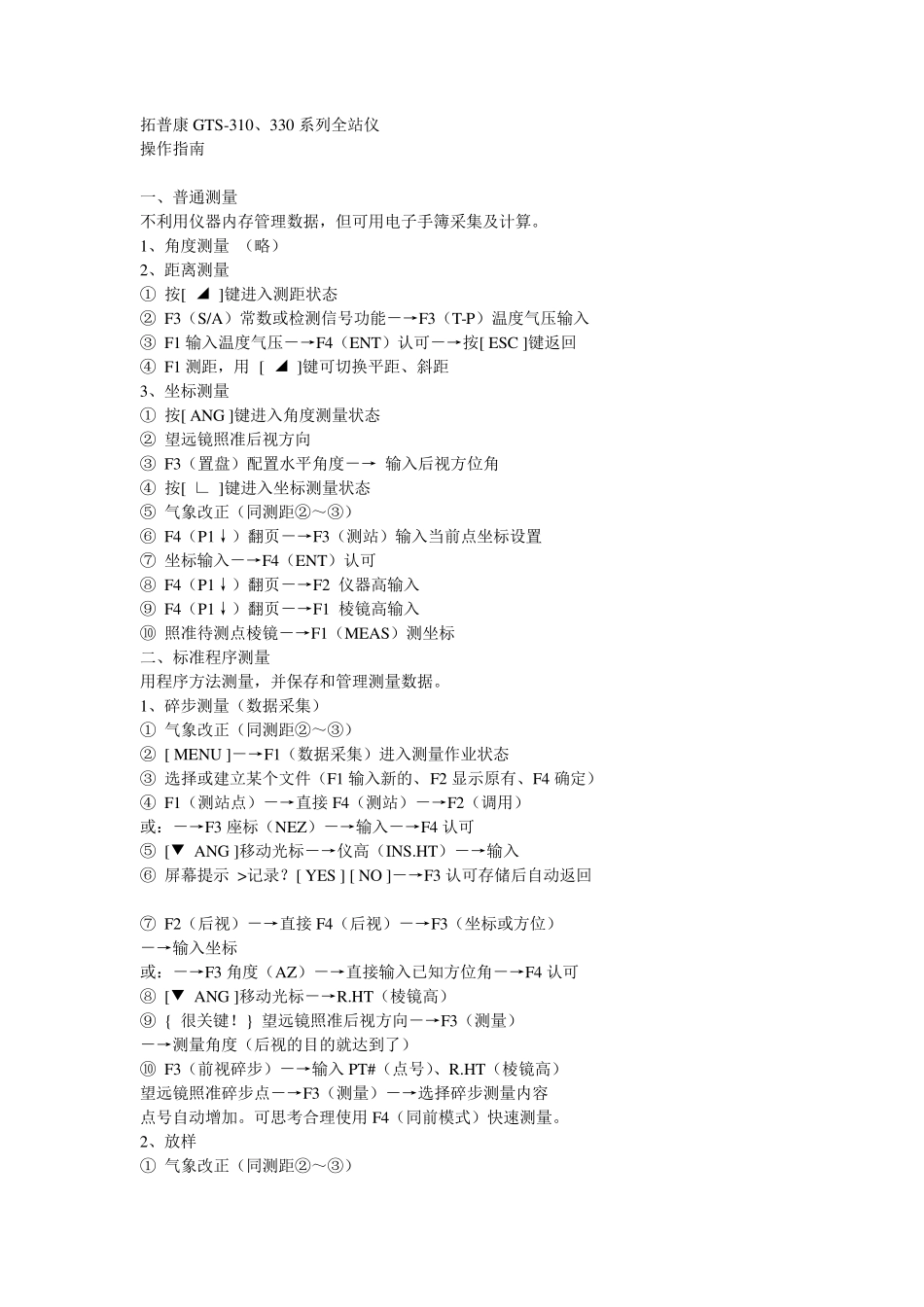

拓普康GTS全站仪说明书_第1页
1/11

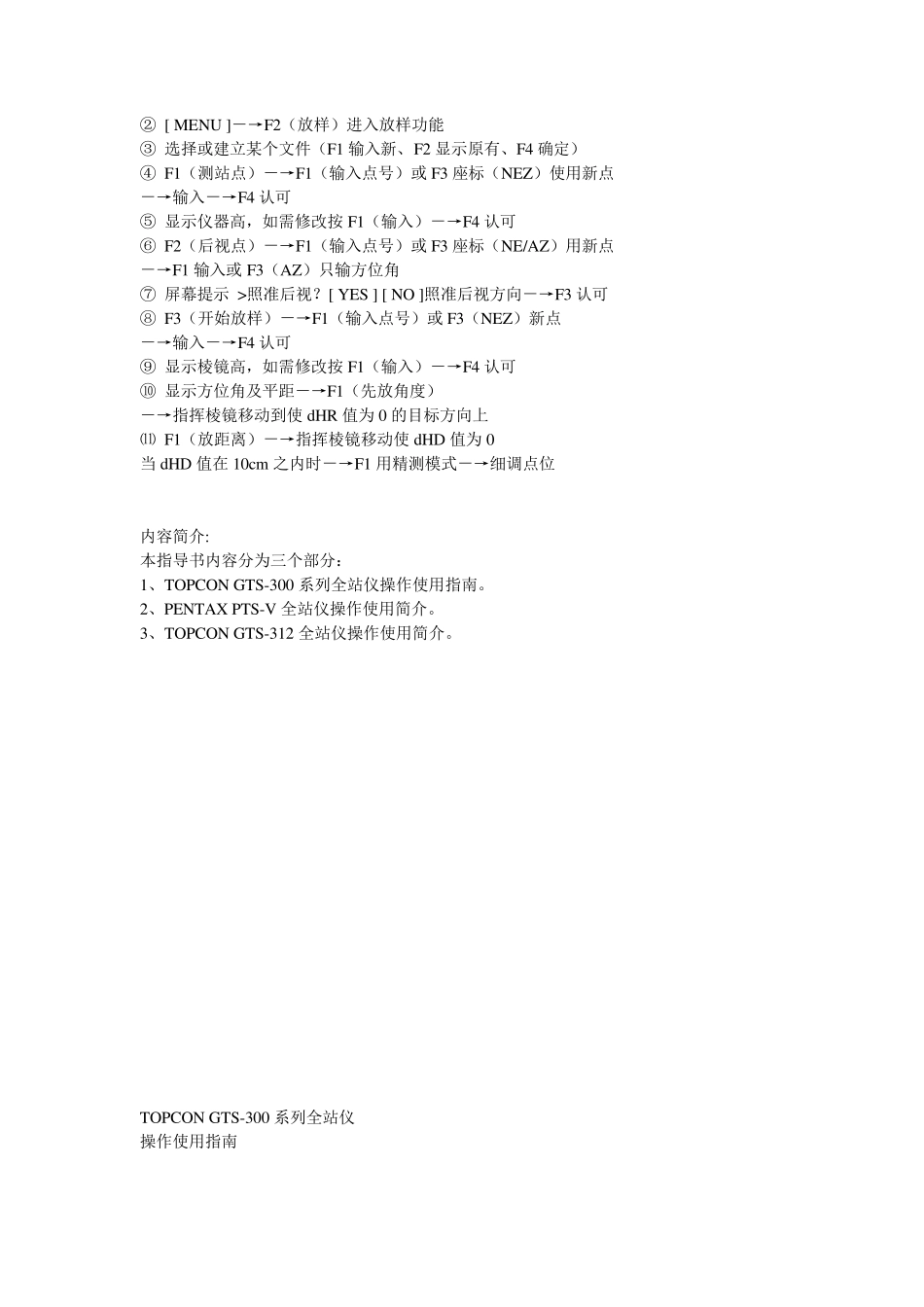

拓普康GTS全站仪说明书_第2页
2/11
拓普康GTS全站仪说明书_第3页
3/11
拓普康GTS-310、330 系列全站仪 操作指南 一、普通测量 不利用仪器内存管理数据,但可用电子手簿采集及计算。 1、角度测量 (略) 2、距离测量 ① 按[ ◢ ]键进入测距状态 ② F3(S/A)常数或检测信号功能-→F3(T-P)温度气压输入 ③ F1 输入温度气压-→F4(ENT)认可-→按[ ESC ]键返回 ④ F1 测距,用 [ ◢ ]键可切换平距、斜距 3、坐标测量 ① 按[ ANG ]键进入角度测量状态 ② 望远镜照准后视方向 ③ F3(置盘)配置水平角度-→ 输入后视方位角 ④ 按[ ∟ ]键进入坐标测量状态 ⑤ 气象改正(同测距②~③) ⑥ F4(P1↓)翻页-→F3(测站)输入当前点坐标设置 ⑦ 坐标输入-→F4(ENT)认可 ⑧ F4(P1↓)翻页-→F2 仪器高输入 ⑨ F4(P1↓)翻页-→F1 棱镜高输入 ⑩ 照准待测点棱镜-→F1(MEAS)测坐标 二、标准程序测量 用程序方法测量,并保存和管理测量数据。 1、碎步测量(数据采集) ① 气象改正(同测距②~③) ② [ MENU ]-→F1(数据采集)进入测量作业状态 ③ 选择或建立某个文件(F1 输入新的、F2 显示原有、F4 确定) ④ F1(测站点)-→直接 F4(测站)-→F2(调用) 或:-→F3 座标(NEZ)-→输入-→F4 认可 ⑤ [▼ ANG ]移动光标-→仪高(INS.HT)-→输入 ⑥ 屏幕提示 >记录?[ YES ] [ NO ]-→F3 认可存储后自动返回 ⑦ F2(后视)-→直接 F4(后视)-→F3(坐标或方位) -→输入坐标 或:-→F3 角度(AZ)-→直接输入已知方位角-→F4 认可 ⑧ [▼ ANG ]移动光标-→R.HT(棱镜高) ⑨ { 很关键!} 望远镜照准后视方向-→F3(测量) -→测量角度(后视的目的就达到了) ⑩ F3(前视碎步)-→输入PT#(点号)、R.HT(棱镜高) 望远镜照准碎步点-→F3(测量)-→选择碎步测量内容 点号自动增加。可思考合理使用F4(同前模式)快速测量。 2、放样 ① 气象改正(同测距②~③) ② [ MENU ]-→F2(放样)进入放样功能 ③ 选择或建立某个文件(F1 输入新、F2 显示原有、F4 确定) ④ F1(测站点)-→F1(输入点号)或 F3 座标(NEZ)使用新点 -→输入-→F4 认可 ⑤ 显示仪器高,如需修改按 F1(输入)-→F4 认可 ⑥ F2(后视点)-→F1(输入点号)或 F3 座标(NE/AZ)用新点 -→F1 输入或 F3(AZ)只输方位角 ⑦ 屏幕提示 >照准后视?[ YES ] ...
