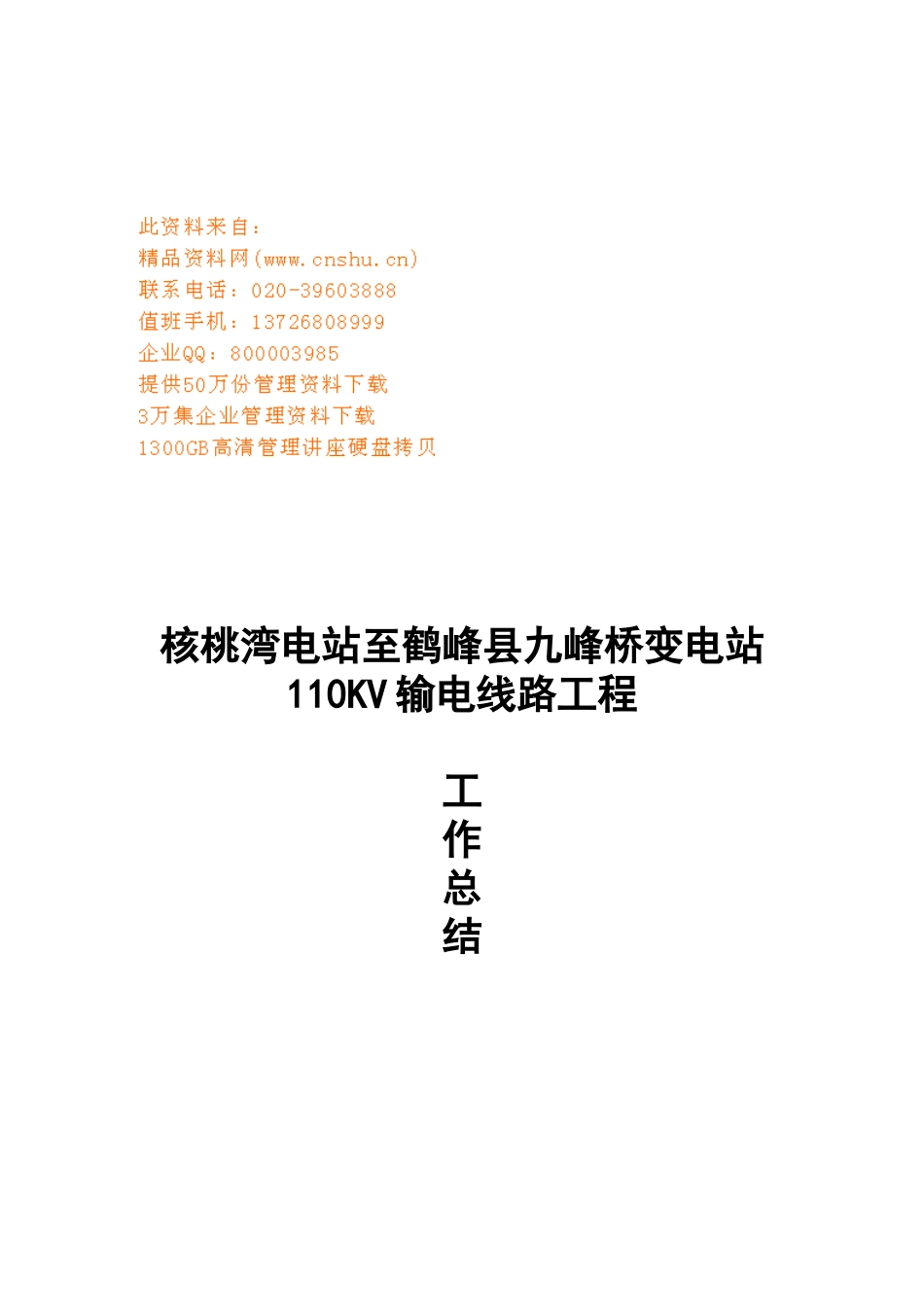

某变电站110KV输电线路工程工作总结

某变电站110KV输电线路工程工作总结_第1页
1/20
某变电站110KV输电线路工程工作总结_第2页
2/20
某变电站110KV输电线路工程工作总结_第3页
3/20

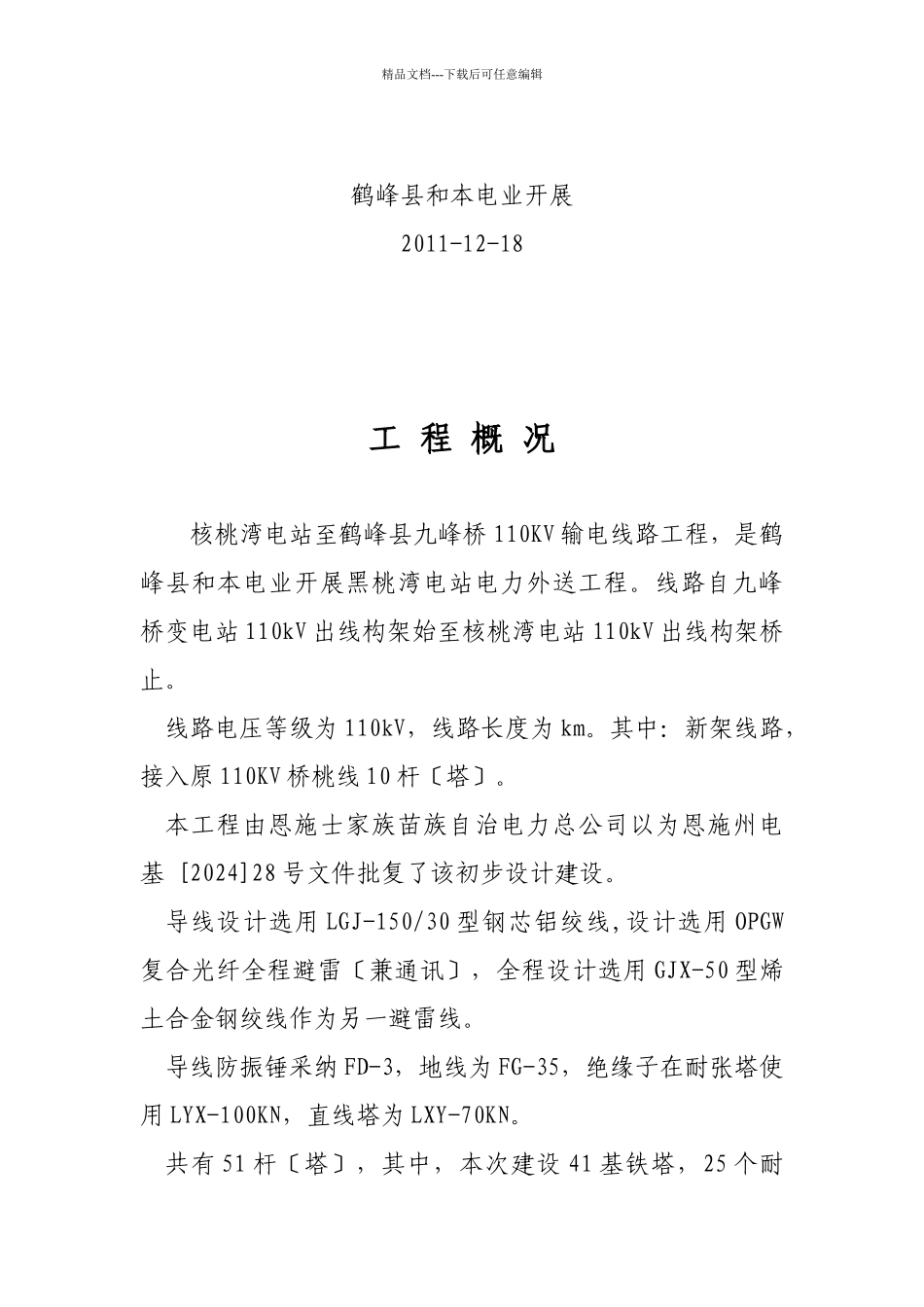

核桃湾电站至鹤峰县九峰桥变电站110KV 输电线路工程工作总结精品文档---下载后可任意编辑鹤峰县和本电业开展2011-12-18工 程 概 况核桃湾电站至鹤峰县九峰桥 110KV 输电线路工程,是鹤峰县和本电业开展黑桃湾电站电力外送工程。线路自九峰桥变电站 110kV 出线构架始至核桃湾电站 110kV 出线构架桥止。线路电压等级为 110kV,线路长度为 km。其中:新架线路,接入原 110KV 桥桃线 10 杆〔塔〕。本工程由恩施士家族苗族自治电力总公司以为恩施州电基 [2024]28 号文件批复了该初步设计建设。导线设计选用 LGJ-150/30 型钢芯铝绞线,设计选用 OPGW复合光纤全程避雷〔兼通讯〕,全程设计选用 GJX-50 型烯土合金钢绞线作为另一避雷线。导线防振锤采纳 FD-3,地线为 FG-35,绝缘子在耐张塔使用 LYX-100KN,直线塔为 LXY-70KN。共有 51 杆〔塔〕,其中,本次建设 41 基铁塔,25 个耐精品文档---下载后可任意编辑张塔,16 个直线塔。塔型分别有 1D-J2、J3、J4、2D-JC3、1F-ZM3、2D-ZMC2 陆种类型,原 110KV 桥桃线 10 杆。最大档距 663m,最小档距 58m,最大转角 60047'33",最少转角 8018'30",最大代表档距 602m,最小代表档距17m,最大档距,最小档距。全部线路在鹤峰县容美镇境内,线路路径走向,自黑桃湾电站出线,经田家包村山脉,跨河到黑龙洞右侧山陂,叉溪村、山崩电站、穿心洞、庙湾村、农科所、张家村、进入九峰桥变电站。本线路地势起伏较大,人工平均运距约为,多为山地,少有农田,跨越少,交通十分不便。设计气象条件,最高气温 400C,最低气温-100C,平均气温 180C,最大风速 25m/s,覆冰 15~20mm。工程总投资万元。工程建设单位:鹤峰县和本电业开展。工程设计单位:湖南省郴州市水利水电勘察设计讨论院。工程监理单位:恩施州土家族苗族自治水利电力监理资询有限责任公司。工程承包商:中国电气化局集团第二工程承包。万元〔不含勘测、设计、土地征用手续费、林业用地审批手续费、征用林地的补偿费、环保费、水土保持设施补精品文档---下载后可任意编辑偿费、房屋搬迁、林勘等诸多费用〕。全线海拔高程在 542—1408m 之间。全线共交叉跨越公路〔含机耕路〕38 次,非通航河流3 次,110 kV 高压线路 1 次,35 kV 高压线路 4 次,10 kV 高压线路 34 次,低压及弱电线 108 次,房屋〔含牲畜圈栏〕32 次。工 程 动 工 完 工 时 间工程自 2011 年 11 月 8 ...
