拱顶瓜皮展开计算

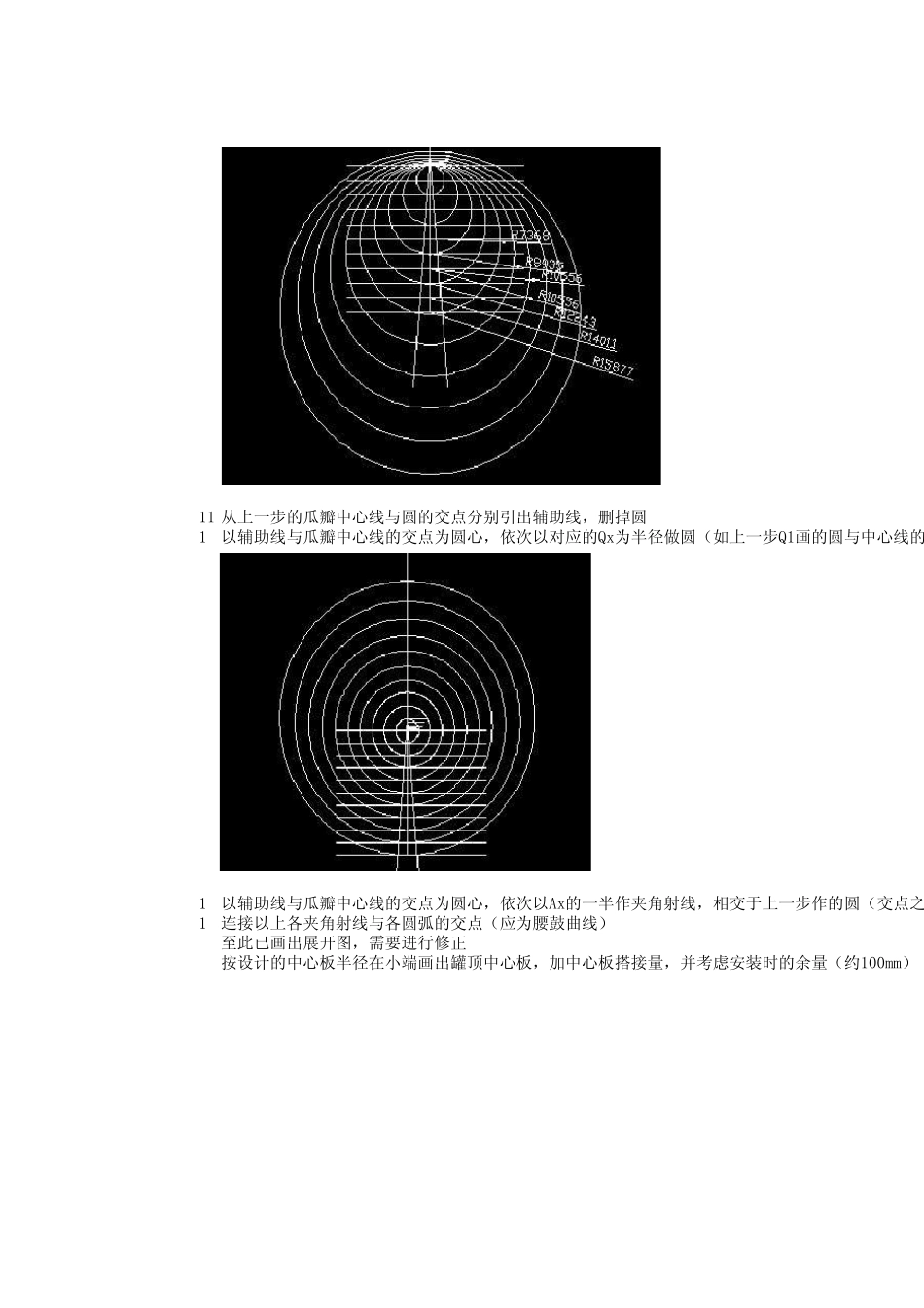

使用本表需具备AUTOCAD基础水平1 输入设计参数R拱顶曲率半径27500请输入左侧n拱顶分瓣数36请输入左侧h搭接宽度30请输入左侧放样参数X单瓣拟等分段数10 本表设为10，若分更多，则下表各公式稍做修改2 CAD作图1 画出实际尺寸的储罐顶侧视图1和俯视图22 实测单瓣瓜皮纵向弧长（CAD2007版以上，或计算）3画出单瓣瓜皮中心弧长的实长线4按分段数（本表取10）在瓜皮中心线上取出分段点5计算等分段点之间的球心角瓜瓣弧长实长14399请测量后输入左侧瓜瓣弧长对应球心角30请测量后输入左侧分段点间弧长实长1439.9自动分段点间球心角3自动8过各分段点的展开半径Q115877.1324自动Q214011.94986自动Q312243.78885自动Q410556.26096自动Q18935.291646自动Q27368.602792自动Q35845.305446自动Q44355.572109自动Q12890.36647自动Q21441.21393自动3计算参数（自动）Sx过分段点的弧长S12429.833333自动S22209.003069自动S31982.200308自动S41750.046702自动S51513.178567自动S61272.245143自动S71027.906812自动S8780.8332874自动S9531.7017809自动S10281.1951446自动计算参数（自动）Ax过分段点弧长对应夹角夹角的一半（便于绘图）A18.7685147314.384257366自动A29.0327369174.516368459自动A39.2758416244.637920812自动A49.4986336394.74931682自动A59.7029337434.851466871自动A69.8925276384.946263819自动A710.075535815.037767905自动A810.271520285.13576014自动A910.539908035.269954015自动A1011.178949215.589474607自动10在瓜瓣展开平面图上，以分段点为顶，依次以Qx为半径画圆,相交于瓜瓣中心线11 从上一步的瓜瓣中心线与圆的交点分别引出辅助线，删掉圆12以辅助线与瓜瓣中心线的交点为圆心，依次以对应的Qx为半径做圆（如上一步Q1画的圆与中心线的13以辅助线与瓜瓣中心线的交点为圆心，依次以Ax的一半作夹角射线，相交于上一步作的圆（交点之14连接以上各夹角射线与各圆弧的交点（应为腰鼓曲线）至此已画出展开图，需要进行修正按设计的中心板半径在小端画出罐顶中心板，加中心板搭接量，并考虑安装时的余量（约100mm）下表各公式稍做修改中心线一步Q1画的圆与中心线的交点，则用Q1半径）线，相交于上一步作的圆（交点之间即为上面计算的弧长）并考虑安装时的余量（约100mm）
