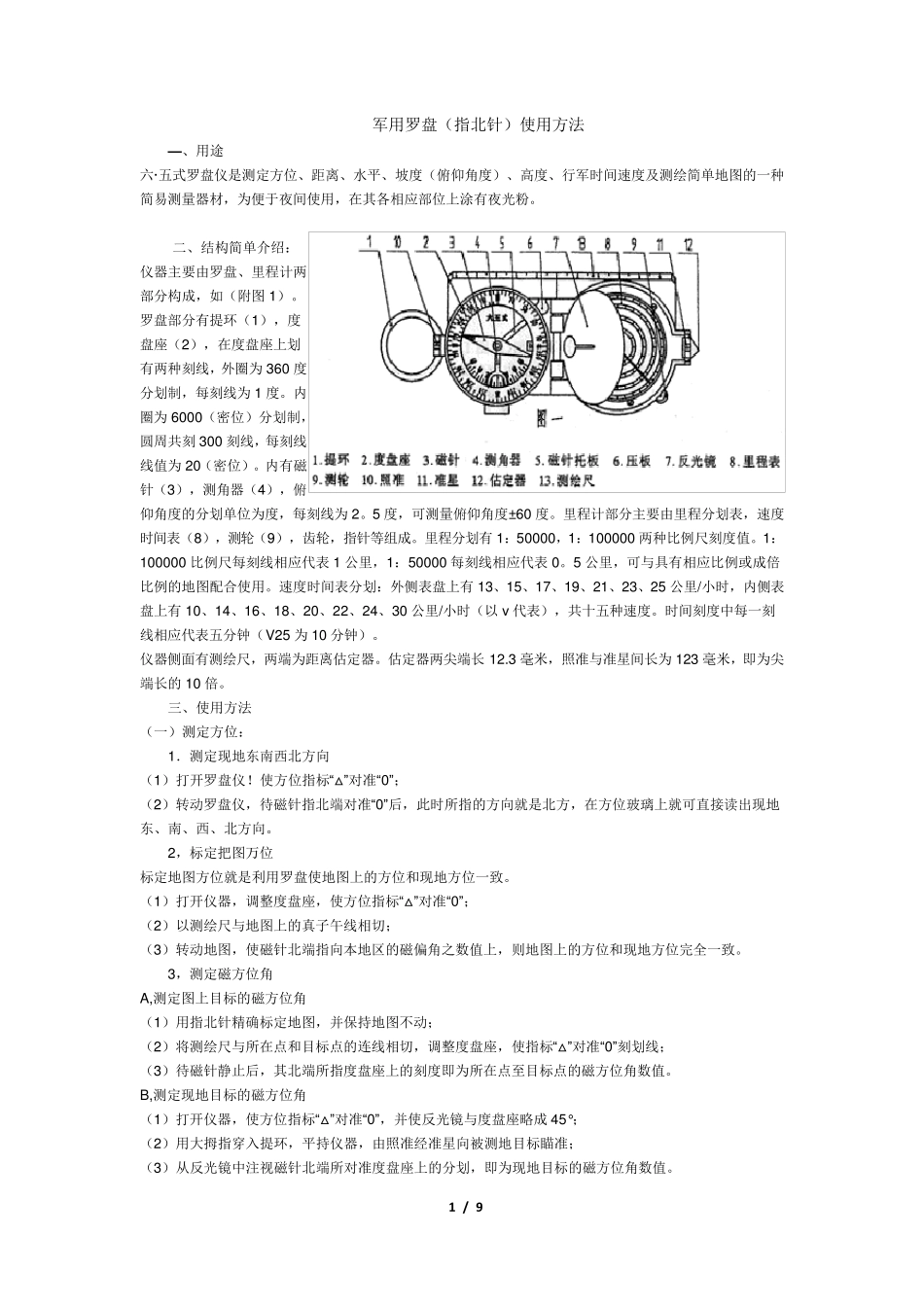

1 / 9 军用罗盘(指北针)使用方法 —、用途 六·五式罗盘仪是测定方位、距离、水平、坡度(俯仰角度)、高度、行军时间速度及测绘简单地图的一种简易测量器材,为便于夜间使用,在其各相应部位上涂有夜光粉。 二、结构简单介绍: 仪器主要由罗盘、里程计两部分构成,如(附图 1)。罗盘部分有提环(1),度盘座(2),在度盘座上划有两种刻线,外圈为 360 度分划制,每刻线为 1 度。内圈为 6000(密位)分划制,圆周共刻 300 刻线,每刻线线值为 20(密位)。内有磁针(3),测角器(4),俯仰角度的分划单位为度,每刻线为 2。5 度,可测量俯仰角度±60 度。里程计部分主要由里程分划表,速度时间表(8),测轮(9),齿轮,指针等组成。里程分划有 1:50000,1:100000 两种比例尺刻度值。1:100000 比例尺每刻线相应代表 1 公里,1:50000 每刻线相应代表 0。5 公里,可与具有相应比例或成倍比例的地图配合使用。速度时间表分划:外侧表盘上有 13、15、17、19、21、23、25 公里/小时,内侧表盘上有 10、14、16、18、20、22、24、30 公里/小时(以 v 代表),共十五种速度。时间刻度中每一刻线相应代表五分钟(V25 为 10 分钟)。 仪器侧面有测绘尺,两端为距离估定器。估定器两尖端长 12.3 毫米,照准与准星间长为 123 毫米,即为尖端长的 10 倍。 三、使用方法 (一)测定方位: 1.测定现地东南西北方向 (1)打开罗盘仪!使方位指标“△”对准“0”; (2)转动罗盘仪,待磁针指北端对准“0”后,此时所指的方向就是北方,在方位玻璃上就可直接读出现地东、南、西、北方向。 2,标定把图万位 标定地图方位就是利用罗盘使地图上的方位和现地方位一致。 (1)打开仪器,调整度盘座,使方位指标“△”对准“0”; (2)以测绘尺与地图上的真子午线相切; (3)转动地图,使磁针北端指向本地区的磁偏角之数值上,则地图上的方位和现地方位完全一致。 3,测定磁方位角 A,测定图上目标的磁方位角 (1)用指北针精确标定地图,并保持地图不动; (2)将测绘尺与所在点和目标点的连线相切,调整度盘座,使指标“△”对准“0”刻划线; (3)待磁针静止后,其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。 B,测定现地目标的磁方位角 (1)打开仪器,使方位指标“△”对准“0”,并使反光镜与度盘座略成 45°; (2)用大拇指穿入提环,平持仪器,由照准经准星向被测地目...
