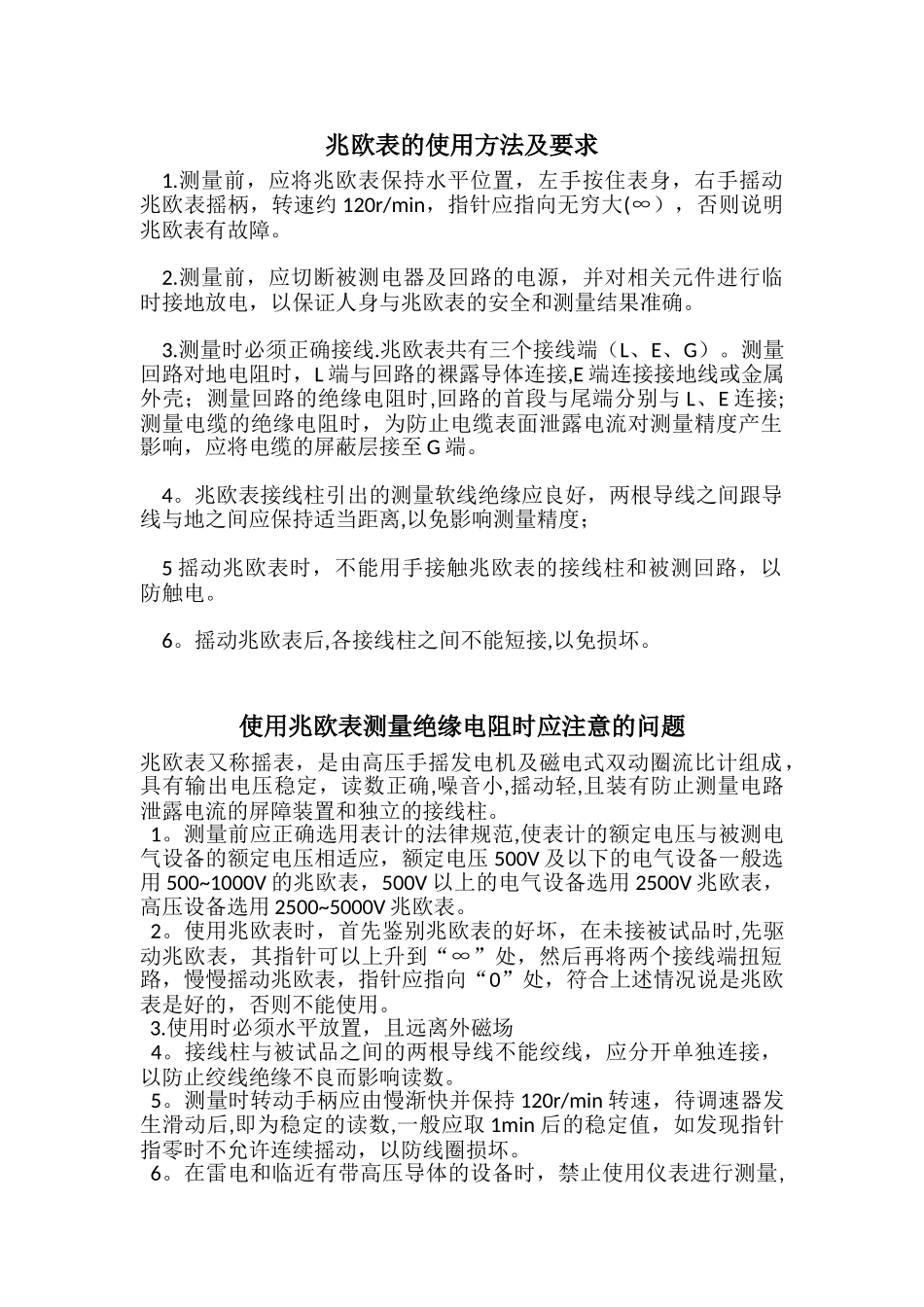

兆欧表的使用方法及要求

兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约 120r/min，指针应指向无穷大(∞），否则说明兆欧表有故障。2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。3.测量时必须正确接线.兆欧表共有三个接线端（L、E、G）。测量回路对地电阻时，L 端与回路的裸露导体连接,E 端连接接地线或金属外壳；测量回路的绝缘电阻时,回路的首段与尾端分别与 L、E 连接;测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至 G 端。4。兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离,以免影响测量精度；5 摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。6。摇动兆欧表后,各接线柱之间不能短接,以免损坏。使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确,噪音小,摇动轻,且装有防止测量电路泄露电流的屏障装置和独立的接线柱。 1。测量前应正确选用表计的法律规范,使表计的额定电压与被测电气设备的额定电压相适应，额定电压 500V 及以下的电气设备一般选用 500~1000V 的兆欧表，500V 以上的电气设备选用 2500V 兆欧表，高压设备选用 2500~5000V 兆欧表。 2。使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时,先驱动兆欧表，其指针可以上升到“∞”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。 3.使用时必须水平放置，且远离外磁场 4。接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。 5。测量时转动手柄应由慢渐快并保持 120r/min 转速，待调速器发生滑动后,即为稳定的读数,一般应取 1min 后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。 6。在雷电和临近有带高压导体的设备时，禁止使用仪表进行测量,吸有在设备不带电，而又不可能受到其他感应电而带电时，才能进行. 7。在进行测量前后对被试品一定要进行充分放电，以保障设备及人身安全。 8.测量电容性电气设备的绝缘电阻时，应在取得稳定值读数后，先取下测量线，再停止转动手柄.测完后立即对被测设备接地放电。 9。避开剧烈长期震动，使表头轴尖、宝石受损...
