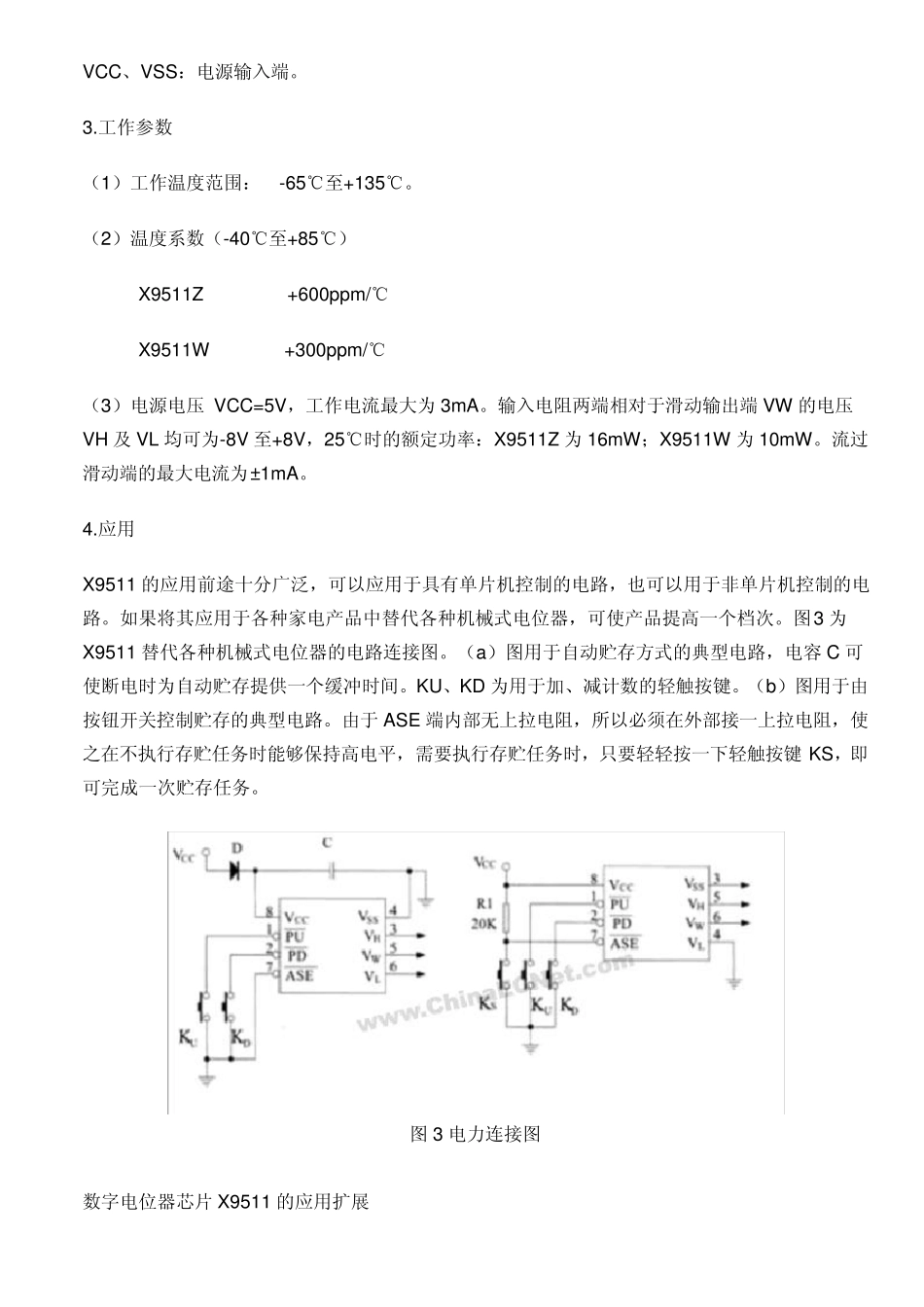

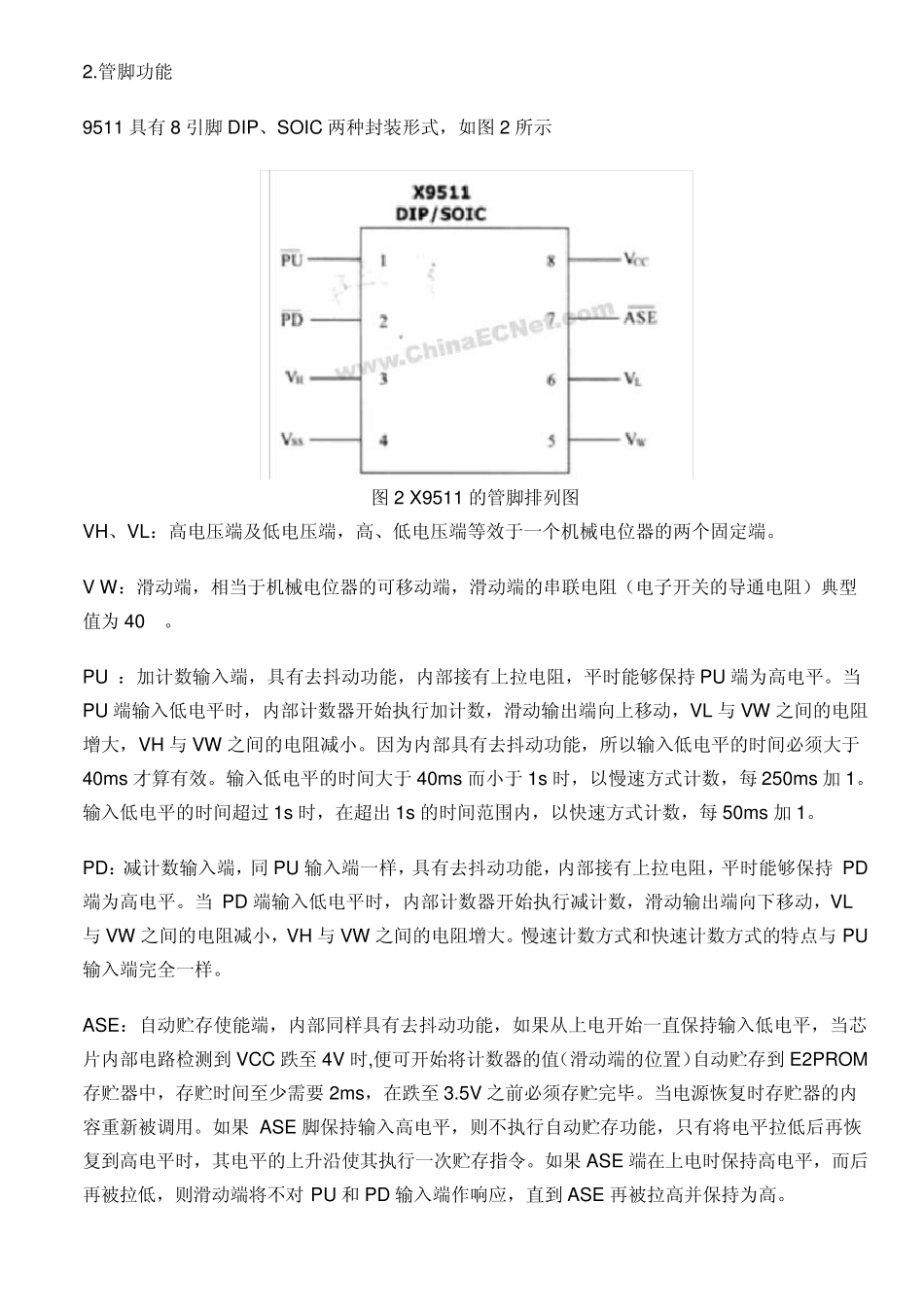

数字电位器 X9511 及其应用 潍坊高等专科学校 陈勇 在各类电子电路中,电阻是必不可少的重要器件。其参数选择的是否适当,直接影响到电路的正常运行。特别是在处理一些要求比较严格的模拟信号电路中,电阻的阻值更为重要。人们常用电位器或可调电阻替代关键部位的电阻,以便能够将其调整到最佳状态。由于机械电位器或可调电阻在调节时不易掌握,并且随着环境温度的变化及使用时间的延长,其阻值波动较大。本文介绍一种按钮控制数控电位器,美国 Xicor公司的新产品X9511 系列,可以改善以上的不足。 1.功能 X9511 系列包括X9511Z(最大电阻为 1k )和X9511W(最大电阻为 10k )两种,其内部包含有控制电路、5 位二进制可逆计数器、32 选 1 译码器、5 位 E2PROM 存贮器以及电阻阵列,功能方框图如图 1 所示。电阻阵列包含31 个电阻单元,在每个单元的两个端点都有可以被滑动单元访问的抽头点。对滑动单元抽头点位置的访问由 PU、 PD 两个输入端所输入的数据经 5 位加/减计数器计数、32 选 1 译码器译码后控制单接点的电子开关来实现。在滑动端改变抽头位置时工作在"先接通后断开"的方式。X9511 的分辨率等于最大的电阻值被 31 除。例如 X9511W 的每个抽头间的阻值为 10k /31=323 。 5 位二进制加/减计数器计数达到一个极端时,不会循环回复,即当加计数时,不会由 11111 跳到00000;减计数时不会由 00000 跳到 11111。控制电路负责控制 5 位 E2PROM,在计数器所计数据(滑动端的位置)的贮存和掉电后再次上电时,对 E2PROM 存贮器所存数据操作调用。E2PROM所存数据可保存 100 年。 图 1 功能框图 2.管脚功能 9511 具有8 引脚DIP、SOIC 两种封装形式,如图 2 所示 图 2 X9511 的管脚排列图 VH、VL:高电压端及低电压端,高、低电压端等效于一个机械电位器的两个固定端。 V W:滑动端,相当于机械电位器的可移动端,滑动端的串联电阻(电子开关的导通电阻)典型值为 40 。 PU :加计数输入端,具有去抖动功能,内部接有上拉电阻,平时能够保持 PU 端为高电平。当PU 端输入低电平时,内部计数器开始执行加计数,滑动输出端向上移动,VL 与 VW 之间的电阻增大,VH 与 VW 之间的电阻减小。因为内部具有去抖动功能,所以输入低电平的时间必须大于40ms才算有效。输入低电平的时间大于 40ms而小于 1s时,以慢速方式计数,每 250ms加 1。输入低电平的时间超过 1s时,...
