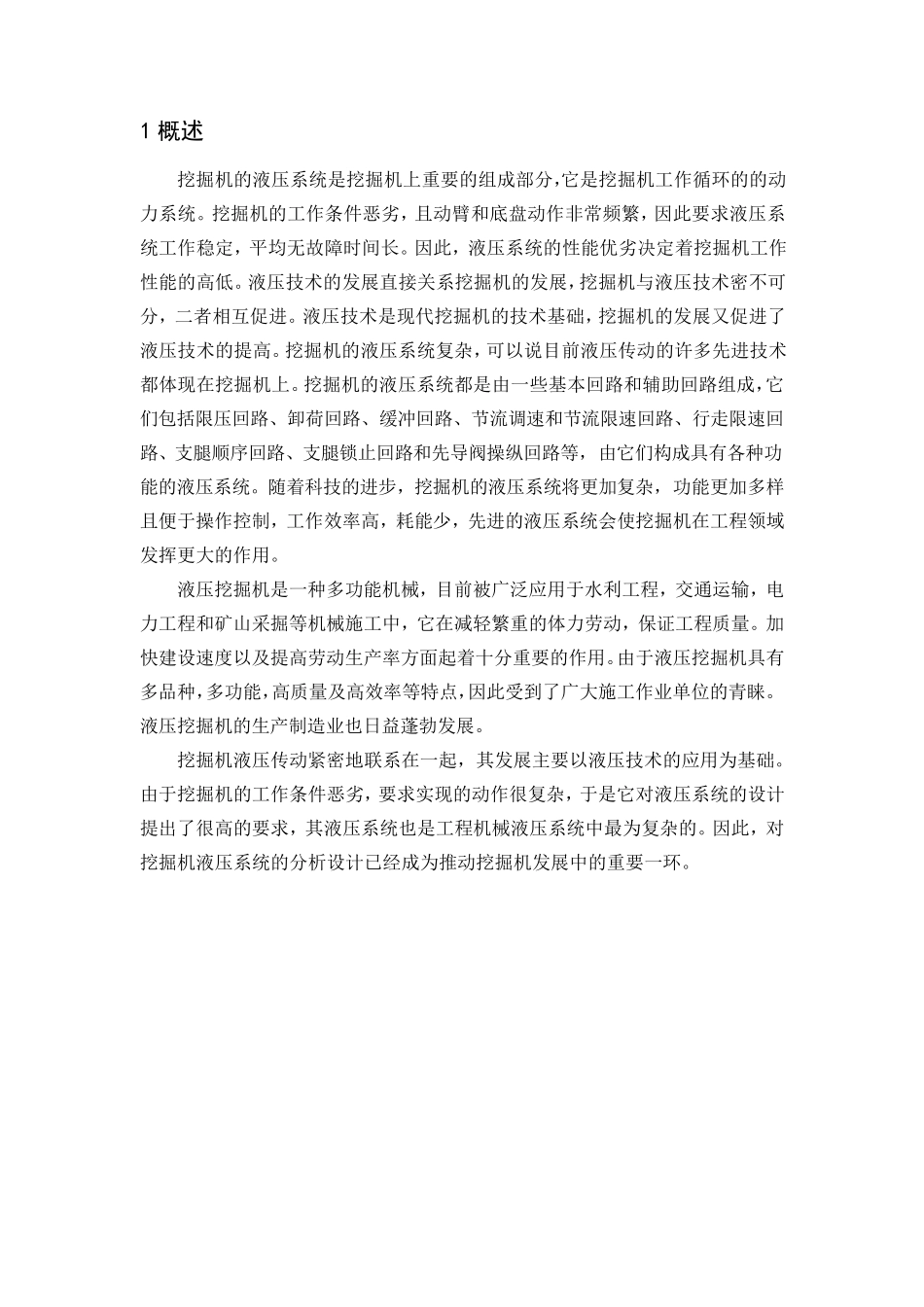

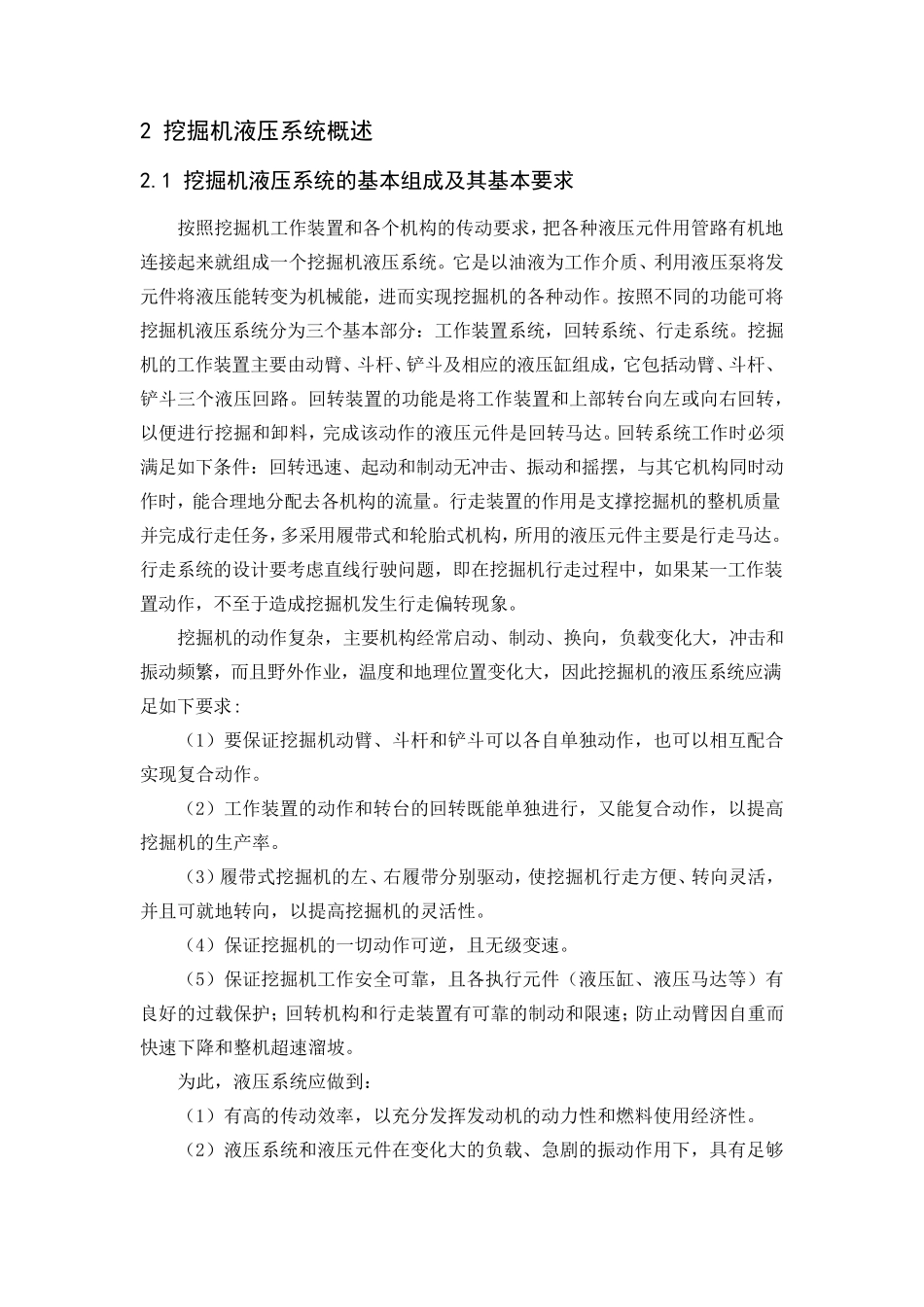

课程:流体传动与控制 课题:挖掘机液压系统 班级: 指导教师: 组员: 1 概述 挖掘机的液压系统是挖掘机上重要的组成部分,它是挖掘机工作循环的的动力系统。挖掘机的工作条件恶劣,且动臂和底盘动作非常频繁,因此要求液压系统工作稳定,平均无故障时间长。因此,液压系统的性能优劣决定着挖掘机工作性能的高低。液压技术的发展直接关系挖掘机的发展,挖掘机与液压技术密不可分,二者相互促进。液压技术是现代挖掘机的技术基础,挖掘机的发展又促进了液压技术的提高。挖掘机的液压系统复杂,可以说目前液压传动的许多先进技术都体现在挖掘机上。挖掘机的液压系统都是由一些基本回路和辅助回路组成,它们包括限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路、支腿顺序回路、支腿锁止回路和先导阀操纵回路等,由它们构成具有各种功能的液压系统。随着科技的进步,挖掘机的液压系统将更加复杂,功能更加多样且便于操作控制,工作效率高,耗能少,先进的液压系统会使挖掘机在工程领域发挥更大的作用。 液压挖掘机是一种多功能机械,目前被广 泛 应 用于水 利 工程,交 通 运 输 ,电力工程和矿 山 采 掘等机械施 工中 ,它在减 轻 繁重的体力劳 动,保 证 工程质 量 。加快 建 设 速度 以及 提高劳 动生 产 率方 面 起 着十 分重要的作用。由于液压挖掘机具有多品 种,多功能,高质 量 及 高效率等特 点 ,因此受 到 了广 大施 工作业 单 位 的青 睐 。液压挖掘机的生 产 制造 业 也 日 益 蓬 勃 发展。 挖掘机液压传动紧 密地 联 系在一起 ,其 发展主 要以液压技术的应 用为 基础。由于挖掘机的工作条件恶劣,要求实 现的动作很 复杂,于是它对 液压系统的设 计提出 了很 高的要求,其 液压系统也 是工程机械液压系统中 最 为 复杂的。因此,对挖掘机液压系统的分析 设 计 已 经 成为 推 动挖掘机发展中 的重要一环。 2 挖掘机液压系统概述 2.1 挖掘机液压系统的基本组成及其基本要求 按照挖掘机工作装置和各个机构的传动要求,把各种液压元件用管路有机地连接起来就组成一个挖掘机液压系统。它是以油液为工作介质、利用液压泵将发元件将液压能转变为机械能,进而实现挖掘机的各种动作。按照不同的功能可将挖掘机液压系统分为三个基本部分:工作装置系统,回转系统、行走系统。挖掘机的工作装置主要由动臂、斗杆、铲斗及...
